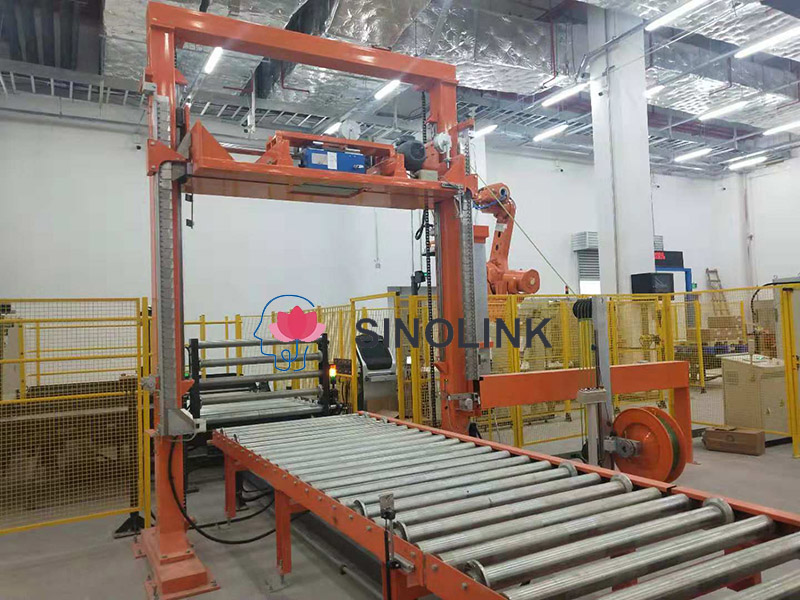

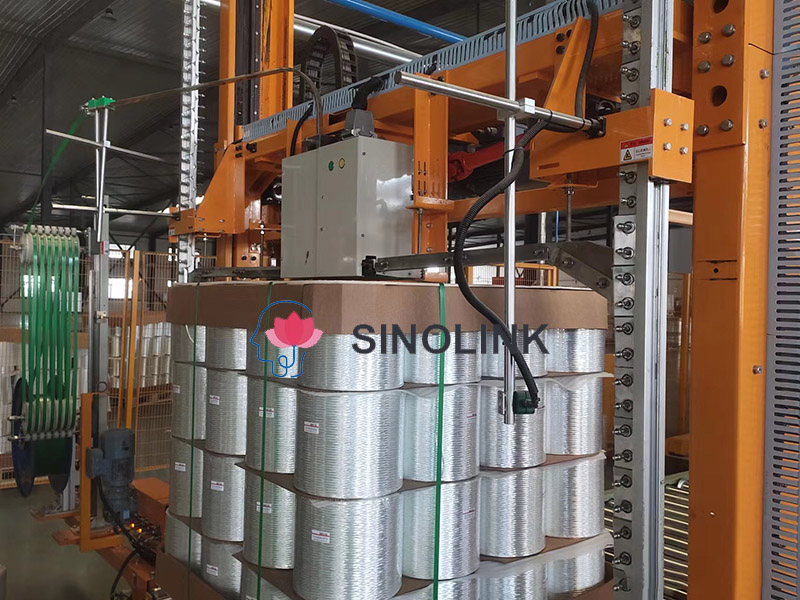

آلة الربط العمودي الأوتوماتيكية

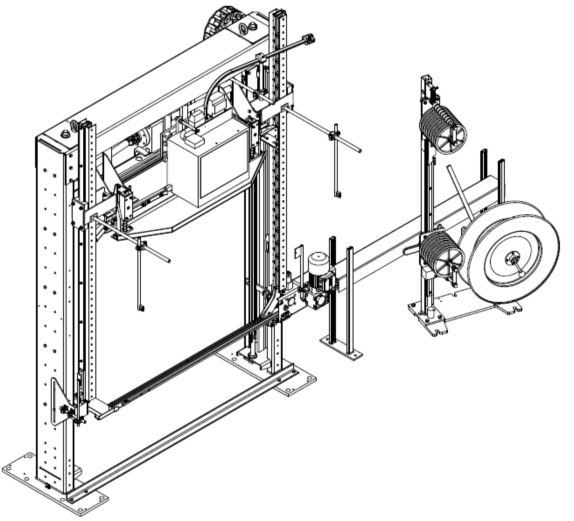

المكونات الرئيسية لآلة الربط العمودية

1. إطار الماكينة الأساسي مع عمودين وعارضة عرضية وموجهات وسلاسل نقل عمودية

2. وحدة الرف ، المنقولة بين عمودين مع نظام دليل النقل

3. محرك النقل مع محرك الفرامل الموجهة

4. إطار مسار الحزام (شلال) مصنوع من مقاطع ألمنيوم محززة ومثبتة بإطار الماكينة ،

اللوحات القصيرة المحملة بالزنبرك للسماح بتغذية الحزام عند أي ارتفاع

5. نظام Lance ، لتطبيق الشريط من خلال فراغ البليت ، ارتفاع المقطع 80 مم

6. الوصلات برأس الربط مع موازن شد الحزام

7. التعامل مع آلة الربط العمودية بلوحة التحكم ، حالة الآلة الموضحة بواسطة Cyklop Touchpanel مقاس 7 "، شاشة ملونة.

اتصل الآن بريد إلكتروني تلفون واتساب

تفاصيل المنتج

البيانات الفنية الخاصة بـ آلة الربط العمودي الأوتوماتيكية

1. مزود الطاقة: 3 / N ، PE ، (السلك المحايد = قدرة التحميل) （

2. جهد التحكم: 24 فولت تيار مستمر

3. تقييم القوة: 3.0 كيلو واط كحد أقصى

4. الوزن الإجمالي للآلة: تقريبًا. 800 حتى 1.000 كجم

5. حد درجة الحرارة المحيطة: + 5 درجات مئوية حتى + 35 درجة مئوية

6. ارتفاع نظام النقل: أسطوانة الحافة العلوية / سلسلة من نظام النقل دقيقة. 180 مم بحد أقصى. 800 مم

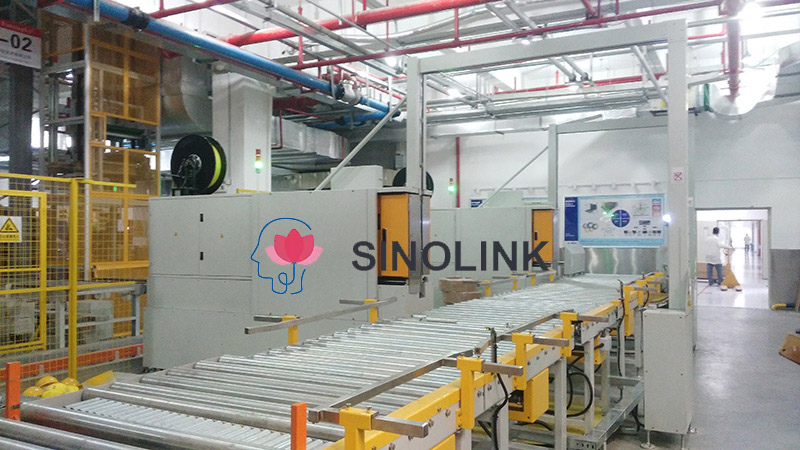

Automatic Vertical Pallet Strapping Machine

معلومات تقنية

	KA5
جودة الحزام وعرضه
حيوان أليف	9،0 - 18،5 ملم
ص	/
لفائف الشريط
قطر النواة	406 ملم
القطر الخارجي	600 ملم
عرض	150 ملم
عدد الحلقات	7
تخزين الحزام	15 م
قوة إقلاع الحزام	الذي - التي. 5 إن

تسلسل العملية :

1. يتم نقل العبوة مركزية إلى موضع الربط.

2. يتم إعطاء إشارة خالية من الفولت من نظام التحكم الخاص بالعميل إلى آلة الربط العمودية.

3. إغلاق إطار مسار الحزام (المزلق) عن طريق تحريك نظام الرماح للأمام.

4. تتحرك وحدة الحامل برأس الربط لأسفل على سطح العبوة. ال يتم تغذية الشريط حول المسار.

5. بدأت دورة الربط. يتم سحب الحزام للخلف وشده وإغلاقه وقطعه. فتح إطار مسار الحزام (المزلق) عن طريق تحريك نظام الرماح الخلفي. تتحرك وحدة الحامل ذات الرأس المربوط للخلف إلى وضع القاعدة.

إذا كان الأمر كذلك ، فقم بنقل الحزمة إلى موضع الربط التالي وكرر إجراء الربط.

بعد الانتهاء من البرنامج ، ترسل الآلة إشارة خالية من الفولت إلى نظام التحكم في الناقل لنقل الحمولة خارج الماكينة.

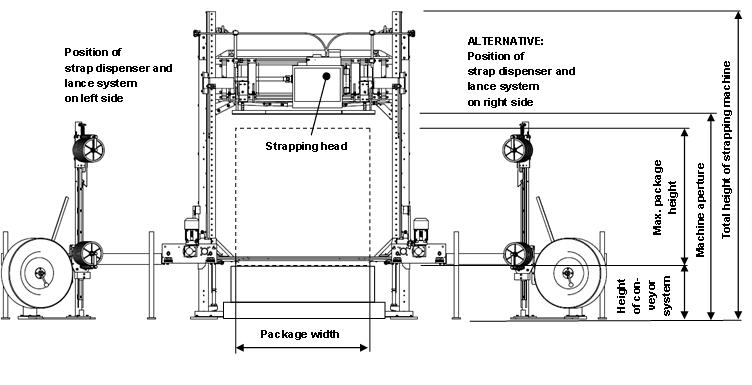

البيانات العامة لآلة الربط العمودية

Automatic Vertical Pallet Strapping Machine
