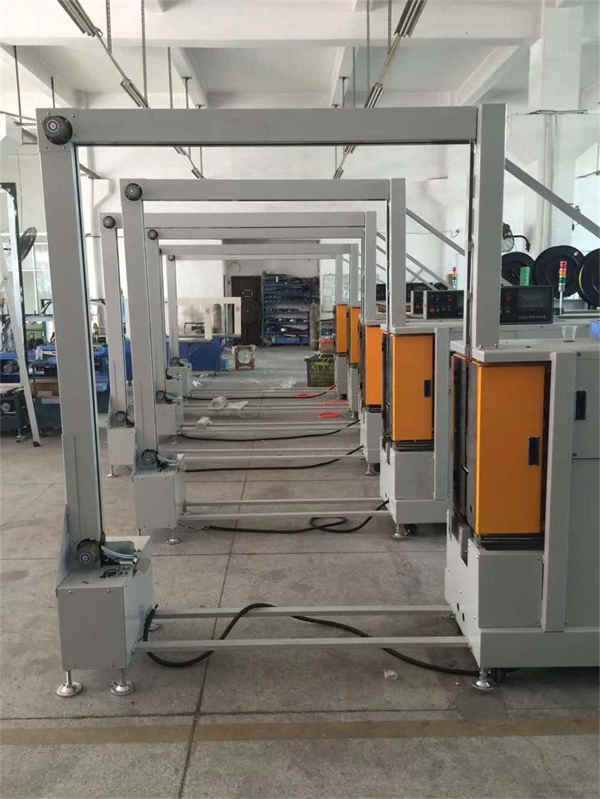

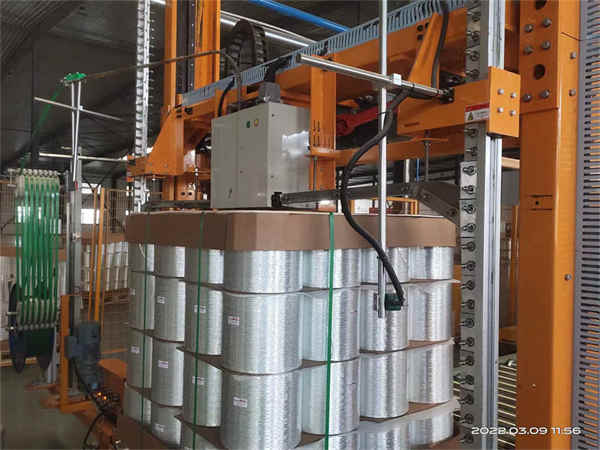

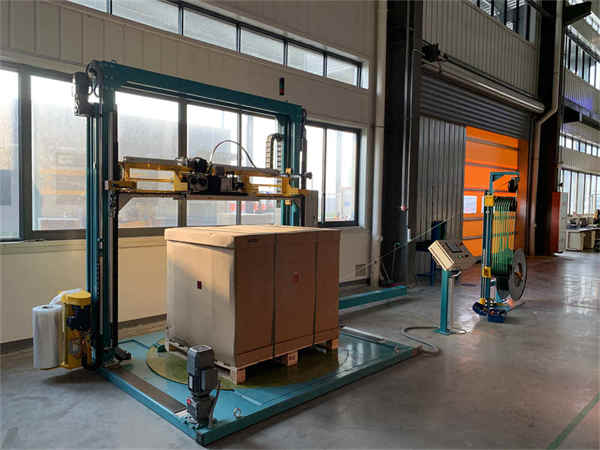

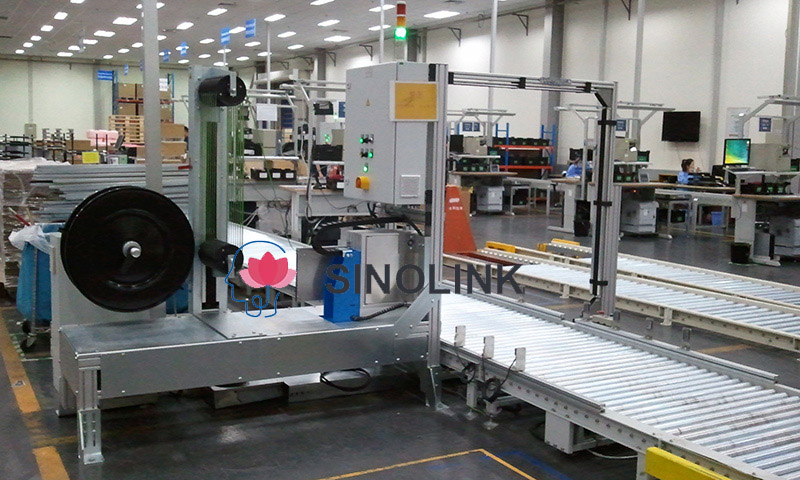

آلة الربط العمودية الأوتوماتيكية بالكامل

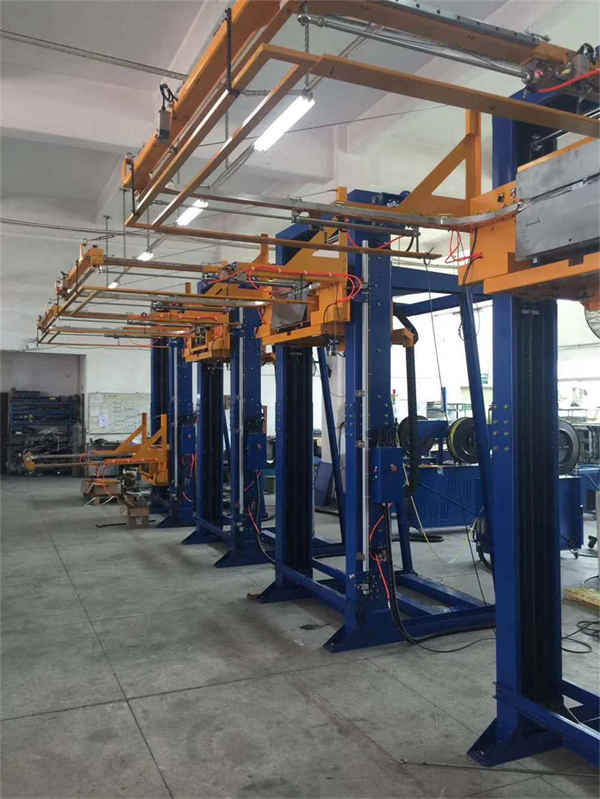

المكونات الرئيسية لآلة الربط العمودية
1. إطار الماكينة الأساسي مع عمودين وعارضة عرضية وموجهات وسلاسل نقل عمودية
2. وحدة الرف ، المنقولة بين عمودين مع نظام دليل النقل
3. محرك النقل مع محرك الفرامل الموجهة
4. إطار مسار الحزام (شلال) مصنوع من مقاطع ألمنيوم محززة ومثبتة بإطار الماكينة ،
اللوحات القصيرة المحملة بالزنبرك للسماح بتغذية الحزام عند أي ارتفاع
5. نظام Lance ، لتطبيق الشريط من خلال فراغ البليت ، ارتفاع المقطع 80 مم
6. الوصلات برأس الربط مع موازن شد الحزام
7. التعامل مع آلة الربط العمودية بلوحة التحكم ، حالة الآلة الموضحة بواسطة Cyklop Touchpanel مقاس 7 "، شاشة ملونة.
البيانات الفنية الخاصة بـ آلة الربط العمودي الأوتوماتيكية
1. امدادات الطاقة: 3 / ن ، pe ، (سلك محايد = قدرة تحميل)
2. التحكم في الجهد: 24 فولت تيار مستمر
3. درجة القوة: ثلاثة كحد أقصى صفر كيلوواط
4. الوزن الإجمالي للجهاز: تقريبا. 800 حتى 1.000 كجم
5. تقييد درجة الحرارة المحيطة: + خمسة درجات مئوية حتى + 35 درجة مئوية
6. ذروة نظام النقل: الأسطوانة الجانبية القمة / سلسلة آلة النقل دقيقة. 180 مم بحد أقصى. 800 مم
البيانات الفنية الخاصة بـ آلة الربط العمودية الأوتوماتيكية بالكامل
KA5 |
||
جودة الحزام وعرضه |
||
حيوان أليف |
9،0 - 18،5 ملم |
|
ص |
/ |
|
لفائف الشريط |
||
قطر النواة |
406 ملم |
|
القطر الخارجي |
600 ملم |
|
عرض |
150 ملم |
|
عدد الحلقات |
7 |
|
تخزين الحزام |
15 م |
|
قوة إقلاع الحزام |
الذي - التي. 5 إن |

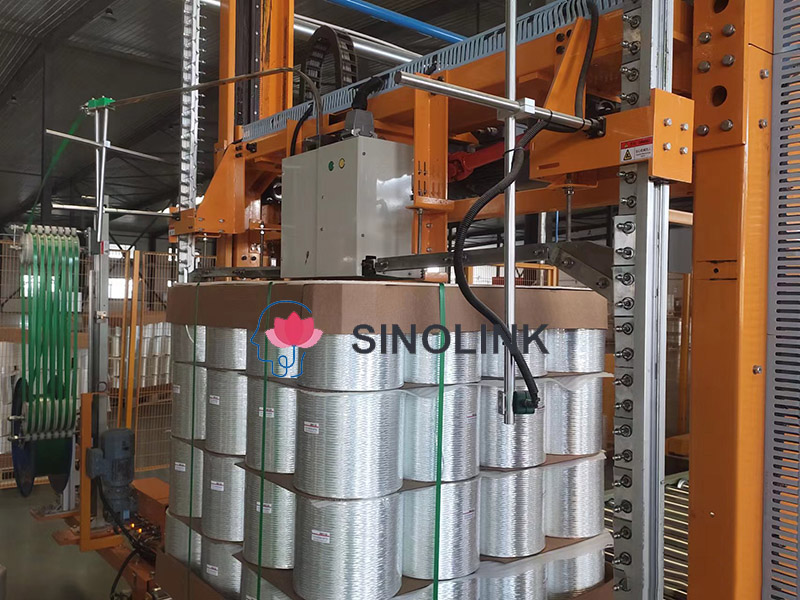

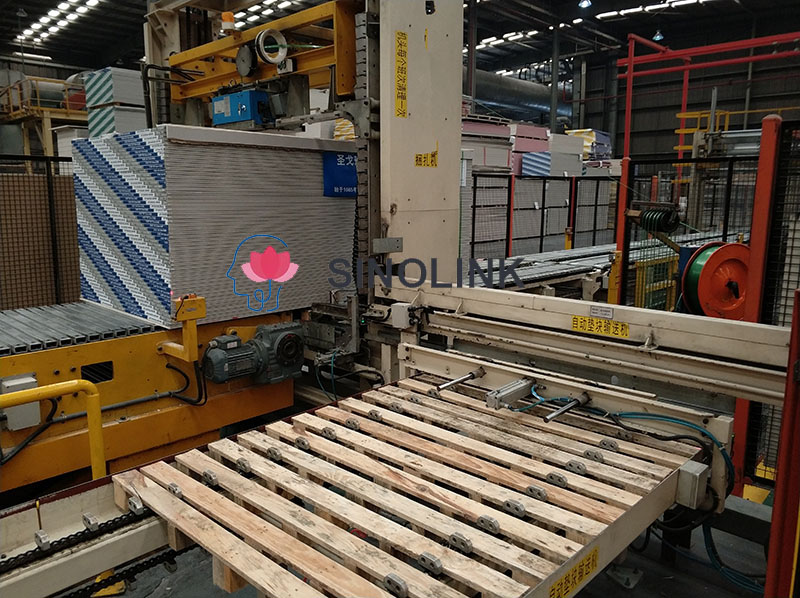

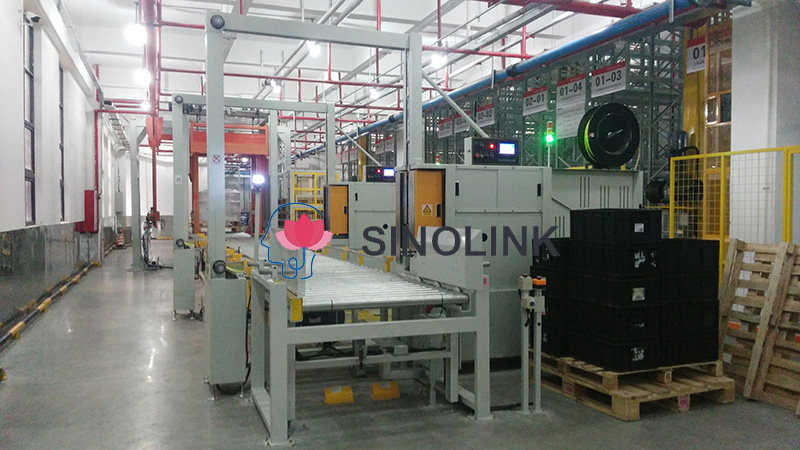

تسلسل العملية :
1. يتم نقل العبوة مركزية إلى موضع الربط.
2. يتم إعطاء إشارة خالية من الفولت من نظام التحكم الخاص بالعميل إلى آلة الربط العمودية.
3. إغلاق إطار مسار الحزام (المزلق) عن طريق تحريك نظام الرماح للأمام.
4. تتحرك وحدة الحامل برأس الربط لأسفل على سطح العبوة. ال يتم تغذية الشريط حول المسار.
5. بدأت دورة الربط. يتم سحب الحزام للخلف وشده وإغلاقه وقطعه. فتح إطار مسار الحزام (المزلق) عن طريق تحريك نظام الرماح الخلفي. تتحرك وحدة الحامل ذات الرأس المربوط للخلف إلى وضع القاعدة.
إذا كان الأمر كذلك ، فقم بنقل الحزمة إلى موضع الربط التالي وكرر إجراء الربط.
بعد الانتهاء من البرنامج ، ترسل الآلة إشارة خالية من الفولت إلى نظام التحكم في الناقل لنقل الحمولة خارج الماكينة.

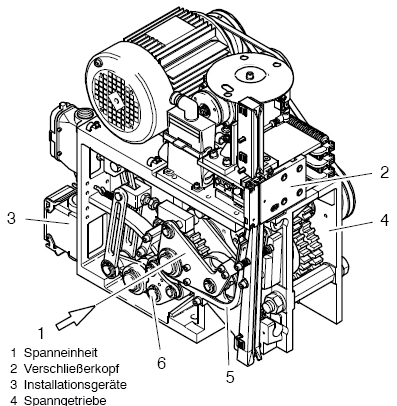

المكونات الرئيسية لرأس الربط
1 وحدة شد
2 كاسيت مانع تسرب
3 مقابس
4 معدات الشد
5 شريط هزاز
6 عجلات الشد

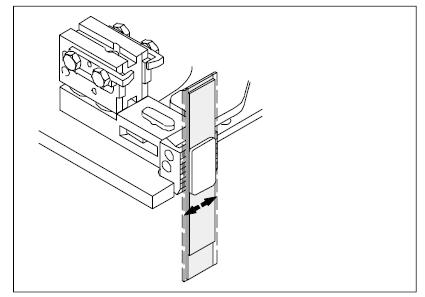

تقوم وحدة الشد ومحرك سحب التغذية بإحكام ربط الحزام. مع زيادة التوتر ، يتم رفع قضيب التأرجح (الرافعة).
يضغط الرابط ورافعة الضغط على عجلات الشد. ثم يتم تطبيق التوتر العالي بواسطة قابض الشد فقط.
يتم ضغط أطراف الحزام وفركها ببعضها البعض حتى يتم الوصول إلى درجة حرارة تضمن اللحام المناسب.
لوحة التحكم:
موضع: اختيار مجاني ضمن أطوال الكابلات بطول 5 أمتار
أبعاد: ارتفاع: 1.060 مم ، شاملاً قاعدة الخزانة 1،060
عرض: 600 ملم
عمق: 480 ملم
اللوائح: التالية VDE 0100/0113 ، EN 60204 ، فئة الحماية IP 54
التواصل مع نظام التحكم Cyklop بإشارات خالية من الفولت
PLC: سيمنز S7
تظهر حالة الجهاز من خلال لوحة اللمس
البيانات العامة لرأس الربط CF H1 :
معلومات تقنية
1. جودة الحزام: حيوان أليف
2. عرض الحزام: 12.0 مم إلى 19 مم
3. سمك الشريط: > 0،58 ملم إلى 1،12 ملم
4. تغذية الشريط وسرعة الاستلام: 2،9 م / ثانية.
5. نوع الختم: لحام الاحتكاك
6. وقت الختم: تقريبا. 1،5 ثانية. حتى 2 ثانية. (حسب الحزام والشد)
7. قوة الشد: من 200 حتى 5.500 (وقت الختم عدد الشد متعدد المراحل:
8. عرض الحزمة: 80 ملم
9. مركز الحزام غير متماثل 35 مم / 237 مم
10. مزود الطاقة: 3 / N ، PE ، (سلك محايد = قدرة تحميل)
11. تقييم القوة : 1.0 كيلو واط
12. جهد التحكم: : 24 فولت تيار مستمر
13. وزن: 79 كجم
14. اللوحة: RAL 7035
