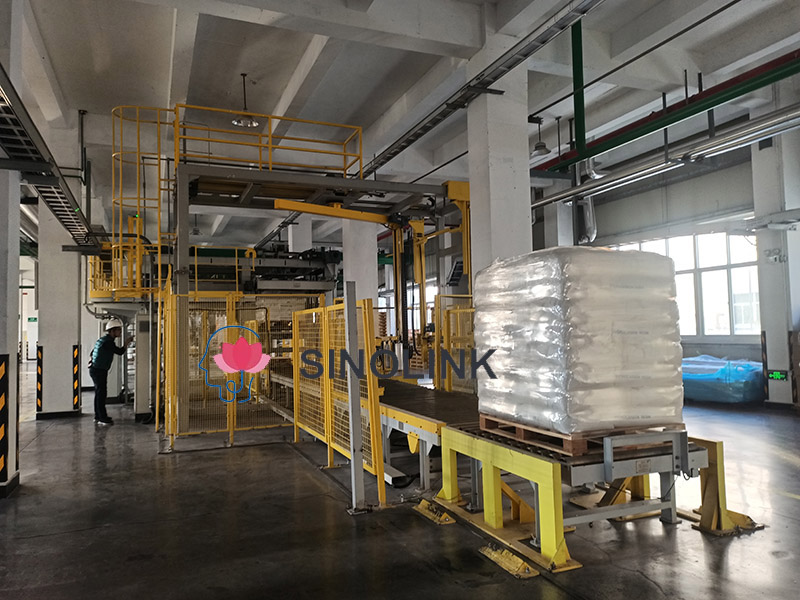

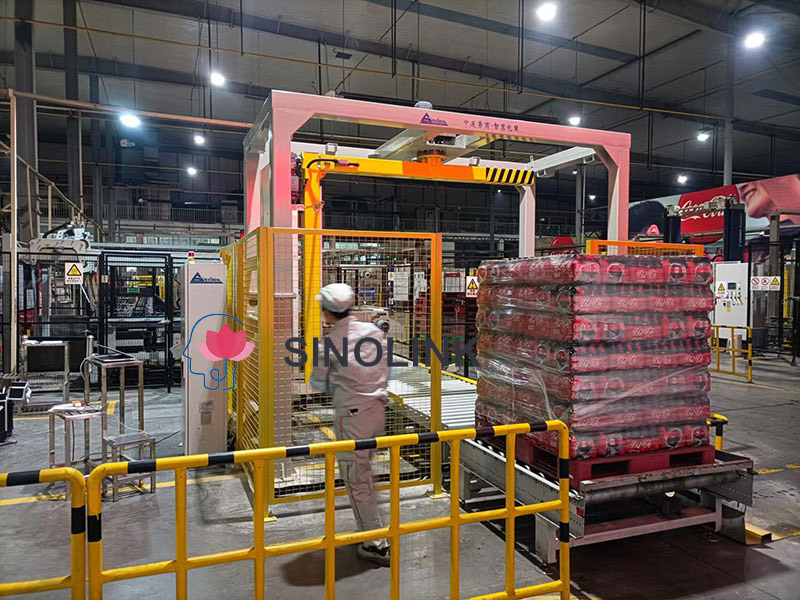

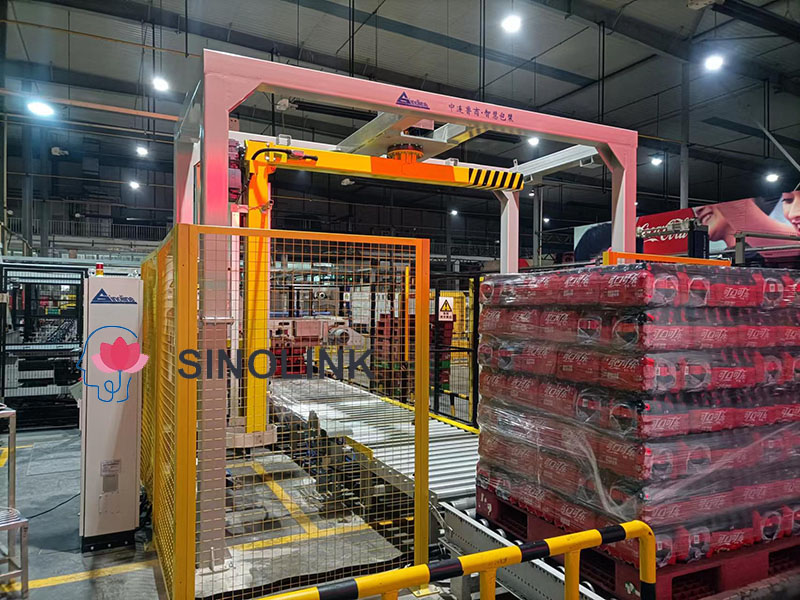

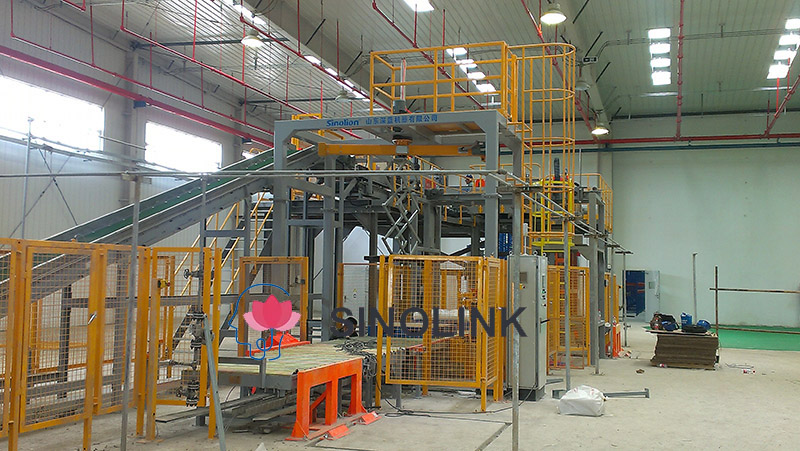

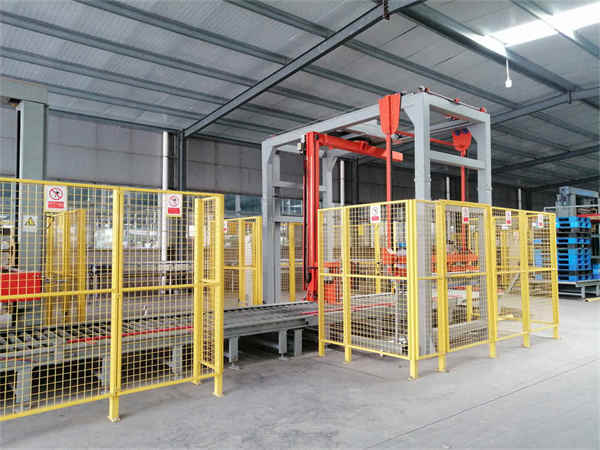

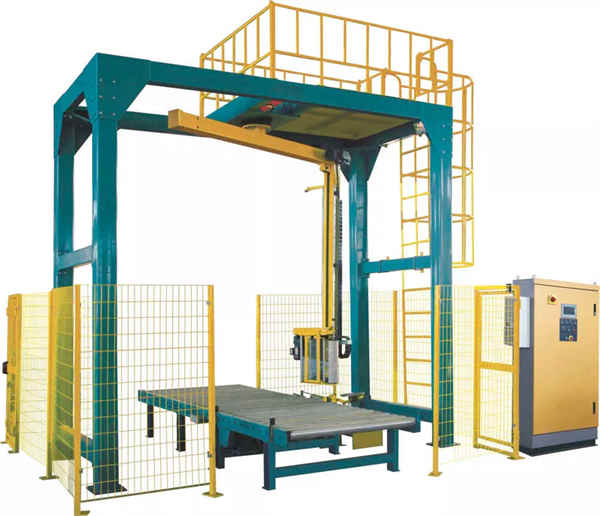

غلاف ممتد للذراع الدوار الأوتوماتيكي بالكامل

قطع غيار وقطع غيار كهربائية رئيسية من  غلاف ممتد للذراع الدوار الأوتوماتيكي بالكامل

2 ، M في البيانات الفنية من  غلاف ممتد للذراع الدوار الأوتوماتيكي بالكامل

2 - 1 التاريخ الفني ：

1. آلة تحمل: 2000 كجم (حد أقصى)

2. كفاءة التغليف: 30 حمل / ساعة (كحد أقصى) (محسوبة على طبقتين من التغليف) (10000 زجاجة / ساعة)

3. سرعة خط النقل: 140 مم / ثانية

4. ارتفاع سطح النقل: 500 مم (يتم تحديدها لاحقاً)

5. سرعة ذراع الكرسي الهزاز: 15 دورة في الدقيقة (حد أقصى)

6. إجمالي الطاقة: ~ 3KW

7. وزن التشغيل: 2000 كجم

2 .2 、 مواد التعبئة والتغليف

امتداد الفيلم ： 3 بوصة قطر النواة ， 500 مم في العرض قطر الفيلم 260 مم سمك الفيلم: 20-35 ميكرومتر

2 .3 、 إعداد الموقع

مصدر الهواء المضغوط:

1. جهد التشغيل: 380VAC / 3 أطوار ، 5-سلك / 50 هرتز

2. استهلاك الهواء: 1000 مل / دقيقة ، بدون زيت أو ماء

3. ضغط العمل الهوائي: 0.5 ~ 0.6MPa

4. إجمالي الطاقة: ≈ 3kw

3 ، نطاق العرض  غلاف ممتد للذراع الدوار الأوتوماتيكي بالكامل

3 - 1 آلة تغليف فيلم الذراع الدوارة （1 مجموعة）

3 .1.1 نظام قيادة الذراع الدوارة （مجموعة واحدة）

1. تنظيم سرعة التردد المتغير للمحرك مع الكبح.

2. مخفض ذراع الروك: العلامة التجارية المحلية الشهيرة

3. الطاقة: P = 1.1KW

4. تنظيم سرعة التردد المتغير مع الفرامل لمحرك الروك

5. دليل ذراع الكرسي الهزاز.

6. تم تجهيز طرفي ذراع التأرجح بموضعين محددين ثابت ومتحرك.

3 .1.2 أجزاء عربة الفيلم (مجموعة واحدة)

1.  تعتمد عربة نقل الفيلم على محرك سلسلة للرفع ، وهو مستقر وموثوق ؛

2.  فيلم عربة رفع يقود محرك مخفض ： مخفض دودة التوربينات ؛

3.  قوة المحرك: 0.37kw ؛

4.  نسبة تمدد عربة الفيلم ： 1: 2.5

5.  رفع المخفض العلامة التجارية ： الصين العلامة التجارية الشهيرة

3 .1.3 أجزاء الهيكل الرئيسي (1 مجموعة)

1. الرف عبارة عن هيكل فولاذي ذو أربعة أعمدة من نوع جسر الرافعة ، والمواد عبارة عن ملف تعريف Q235.

2. الجزء العلوي من الإطار مُجهز بقوس قيادة.

3. مكونات الذراع المتأرجحة مثبتة على إطار ذراع الكرسي الهزاز من خلال حلقة الدوران.

3 .1.4 تركيبات حراسة السلامة （مجموعة واحدة）

1.  أجزاء رف الآلة  مجهزة بأجهزة حماية السلامة وشبكات الحماية ، وأقفال أبواب شبكات الحماية متشابكة مع الجهاز. عند فتح أبواب الأمان ، تتوقف المعدات عن العمل ؛

2.  حجم شبكات الحماية ، 3900 مم (طول) × 3640 مم (عرض) （تخضع للرسومات）

3.  بعد تشغيل الجهاز ، يكون موضع الإيقاف عند الطرف السفلي الأيسر ، ويكون باب الشبكة الواقية في الطرف السفلي الأيمن ؛

4.  يستخدم واقي الباب مفتاحًا من نوع القابس.

3 .1.5 عربة فيلم (مجموعة واحدة)

1.  يتم تثبيت المفتاح الكهروضوئي على حامل الفيلم لاكتشاف ارتفاع البضائع تلقائيًا ؛

2.  قدرة محرك التيار المتردد ： 0.37KW ؛

3.  نسبة التمدد ： 1: 2.0 تعديل سرعة تغذية الفيلم ؛

4.  سوف يعمل مفتاح الاقتراب لقيادة المحرك إذا لم يكن هناك فاصل فيلم ؛

5.  آلية متابعة نقل الفيلم ؛

6.  الفلم  عربات القطار  يدور ذراع تغذية الفيلم ، ويتحكم مفتاح التقارب في بدء وإيقاف محرك تغذية الفيلم لتحقيق متابعة تغذية الفيلم.

3 .1.6 فيلم تلقائي متصل ومقطع (مجموعة واحدة)

هوائي  نظام ： AirTAC

3 . 2  نظام هوائي

إمداد الهواء: يقدم المستخدم。

الأجزاء: AirTAC

3 . 3  تجهيزات السلامة  غلاف ممتد للذراع الدوار الأوتوماتيكي بالكامل

1. بدء تشغيل الذراع الدوارة وخط ناقل التعشيق.

2. مبدأ حماية سلامة عاكس حلقة النايلون.

3. حماية المفتاح الكهروضوئي للوحة العاكس: عندما تكون هناك أشياء في اتجاه التشغيل ، تتشوه حلقة النايلون ، وتنحرف لوحة العاكس ، ويفقد المفتاح الكهروضوئي الإشارة ، وتتوقف الآلة. عندما تكون هناك فجوة بين لوحة العاكس والمفتاح الكهروضوئي ، يفقد المفتاح الكهروضوئي الإشارة ، وتتوقف الآلة.

3 .5 ： النظام الكهربائي  غلاف ممتد للذراع الدوار الأوتوماتيكي بالكامل

1. تحكم برمجة PLC.

2. يمكن ضبط تشغيل الشاشة التي تعمل باللمس وطبقات اللف والأوقات ؛

3. يمكن للمفتاح الكهروضوئي أن يشعر أوتوماتيكيا بارتفاع البضائع.

4. محرك حلقة الدوران ، تحديد المواقع بدقة.

5. إعداد المعلمة الرقمية: سرعة دوران ناتئ ، سرعة رفع رف الغشاء ، سرعة رف الغشاء ؛

6. الآلة مجهزة بوظائف التبديل التلقائي واليدوي والجانبي لضمان تشغيل نظام التغليف بشكل أفضل.

7. تم ضبط ضوء التحذير لتشغيل الآلة.

4 ، الخدمة الفنية  غلاف ممتد للذراع الدوار الأوتوماتيكي بالكامل

التثبيت (في الصين) ：

سوف نرسل مهندسينا الميدانيين إلى المصنع الخاص بك للتثبيت والاختبار ، يجب أن تقوم بإعداد جيد للموقع

التدريب (في الصين)

سنقوم بتدريب رجلك على تشغيل وإصلاح الماكينة ويمكنه الوصول إلى رافعة عالية ، وعادةً ما يحل المشكلات في غضون ساعة

الضمان (في الصين)

ضمان لمدة سنة

مزيد من المعلومات ، يرجى الاتصال بنا في أي وقت.
