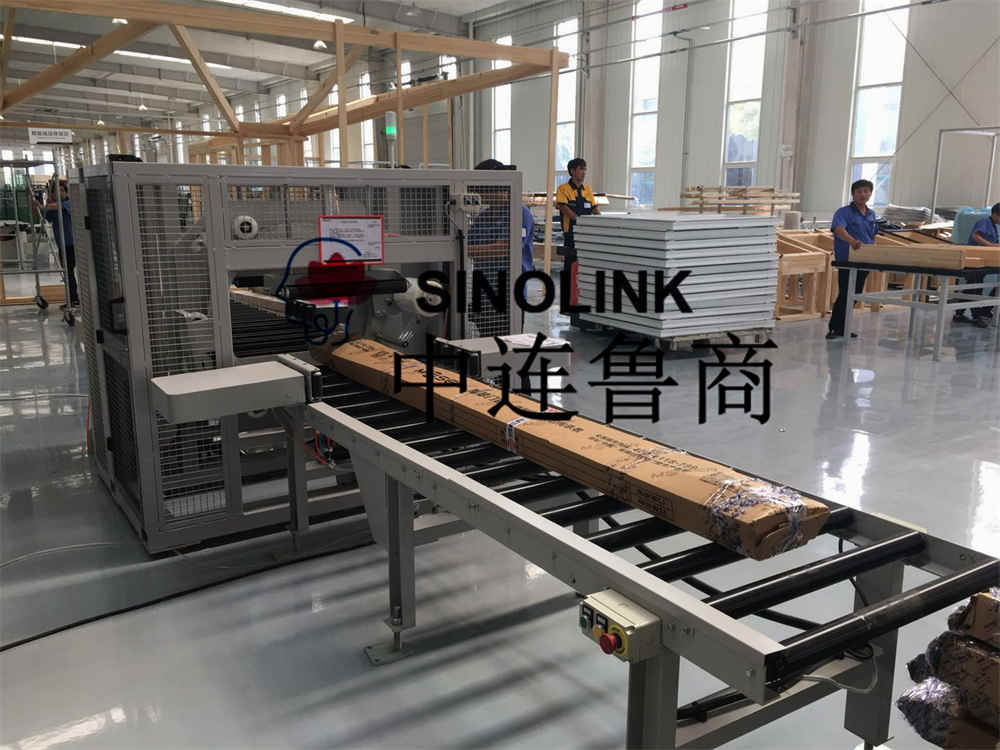

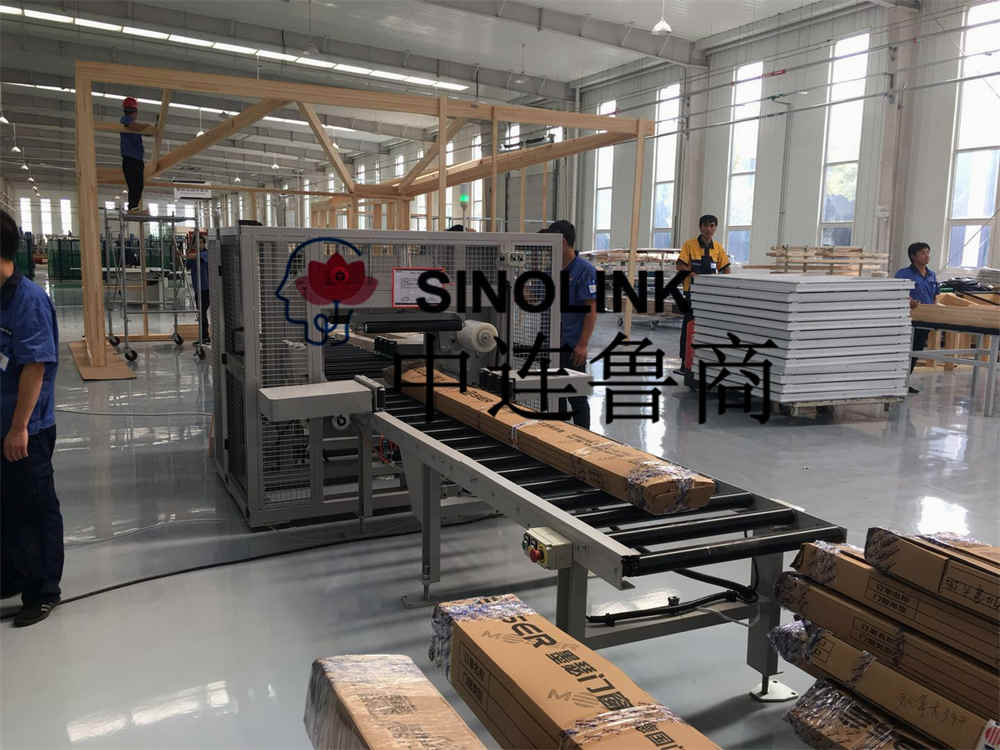

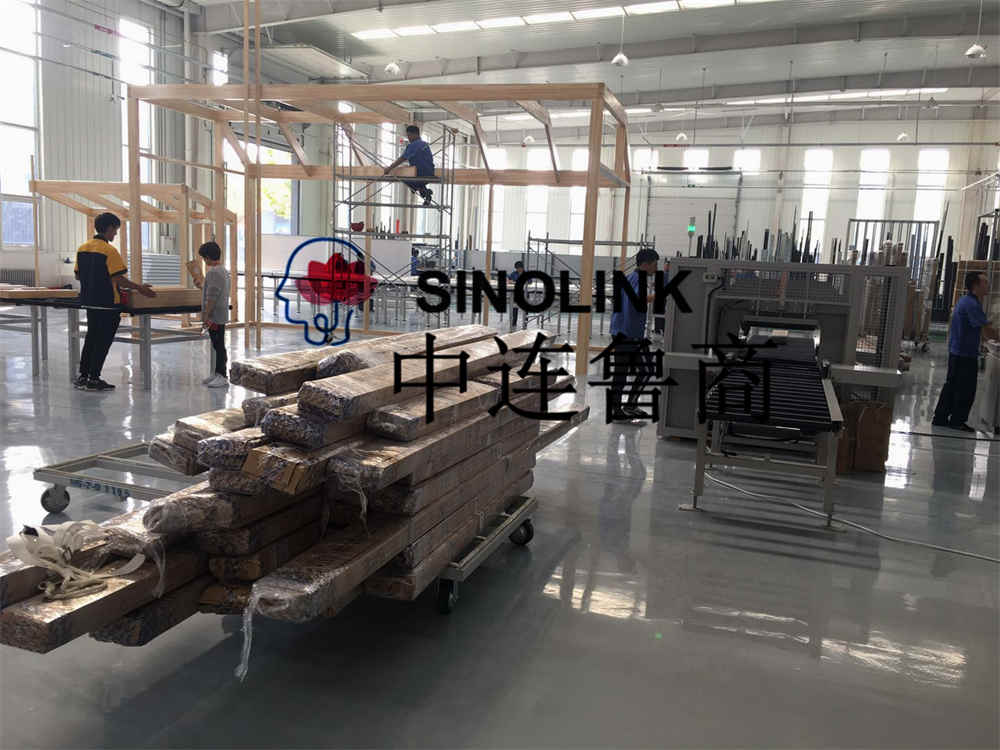

التلقائي آلة التعبئة والتغليف الأفقي الدائري الدائري
التلقائي آلة التعبئة والتغليف الأفقي الدائري الدائري
1. هذه الآلة عبارة عن ترس غير عادي لفيلم التمدد ميكانيكيًا على البضائع الأسطوانية. إنها تؤدي موقعًا في إيقاف تغليف البضائع السائبة ، وبالتالي الدفاع عن المنتجات ، وتوفير تكاليف التغليف ، وخفض عمق العمالة للعمال ، وتحسين تأثير التعبئة والتغليف للمعدات الحصرية.
2. ضع الباب الخشبي على خط الناقل ، يتم نقل العناصر إلى محطة الكمبيوتر المحمول للتعبئة من خلال خط النقل ، يبدأ جهاز حوسبة التغليف تلقائيًا ، وفقًا لمعايير التعبئة المحددة ، يتم لف نظام التعبئة والتغليف المتعرج الكامل للعناصر الأسطوانية ، ويتم نقل العناصر الأسطوانية آليًا خارج محطة التعبئة والتغليف المتعرجة.
المعلمات الفنية لـ التلقائي آلة التعبئة والتغليف الأفقي الدائري الدائري
1. مواصفات المنتج ومتطلبات التعبئة والتغليف
اسم المنتج: غطاء الباب
وزن المنتج : 100 كجم (كحد أقصى)
طول مجموعة الباب: 800 مم -4000 مم
عرض التعبئة 140-400 مم
ارتفاع التعبئة 90-300 مم

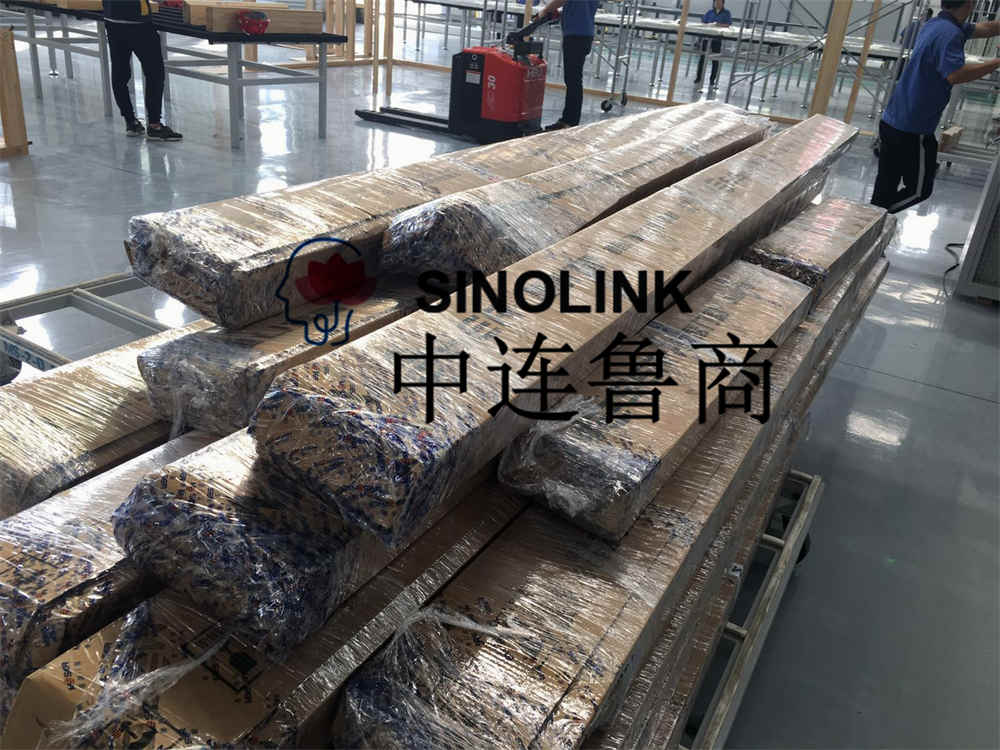

يتم تكديس الكم الأفقي والكم الرأسي لجلب الباب بعناية قبل اللف ، وبما أن الكم المتقاطع أقصر من الكم الرأسي ، يجب محاذاة الكم الأفقي ونهاية الرأس للكم الرأسي قبل اللف (راجع موقع العميل صورة).
2. مواد التعبئة والتغليف
استخدم فيلم تغليف بحجم ثابت
فيلم امتداد LLDPE
السماكة: 20-30 ميكرون عرض الفيلم: 250 مم (حجم ثابت)
القطر الداخلي لأنبوب الورق: 76.2 مم الحد الأقصى للقطر الخارجي للفة الفيلم: 240 مم
نطاق العرض آلة التعبئة ، آلة تغليف الغلاف ، آلة الأغلفة
1. الوحدة الرئيسية (1 مجموعة)
الآلة: آلة تعبئة وتغليف أفقية أوتوماتيكية
مواد التصنيع الرئيسية: الملف الشخصي Q235
مواصفات الدوران:
القطر الداخلي للحلقة الدوارة: 800 مللي متر
سرعة الدوران: 25-35 دورة في الدقيقة (تنظيم سرعة تحويل التردد)
مزود الطاقة: 380V / 50HZ
محرك دوار ذو محرك دائري: ناقل حركة Tongyu
أجهزة الضغط الهوائية النزولية والجانبية:
يتم استخدامه للضغط المنخفض وتثبيت الضغط الجانبي للبضائع الواردة ، وهو مناسب للنقل المستقر للبضائع
الاسطوانة العلوية الهوائية: FESTO أو SMC
شوط الضغط الهابط والضغط الجانبي: يخضع لتصميم القسم الفني
يستخدم الضغط من أعلى إلى أسفل والضغط الجانبي بكرات مدفوعة بصفين لاستيراد البضائع والخروج منها في مجموعة واحدة من أجل إصلاح المواد والسماح بنقل المواد بسلاسة
جهاز رف الغشاء:
استخدام فيلم تغليف 250 مم بمواصفات ثابتة ؛
المقاومة الميكانيكية إطار فيلم تمتد ، التوتر قابل للتعديل ميكانيكيا ؛
يمكنها تلبية جميع وظائف لف غلاف الباب ؛
جهاز تكسير الغشاء الأوتوماتيكي:
بعد اكتمال اللف ، فإن جهاز تكسير الفيلم العلوي المصمم خصيصًا يقطع الفيلم تلقائيًا ويثبت رأس الغشاء
يتم قطع الفيلم باستخدام قاطع يتم التحكم فيه بالهواء المضغوط
تستخدم المكونات الهوائية: FESTO أو SMC
استهلاك الهواء: 1000 مللي ضغط الهواء: 0.4-0.6 ميجا باسكال
2. ناقل الأسطوانة المتعرجة (مجموعتان)
سرعة خط الناقل: 5-7 م / دقيقة (تنظيم سرعة تحويل التردد)
ارتفاع سطح الناقل: 900 مم
طول الناقل: 3000 مم × 2
يتم النقل باستخدام ناقل أسطواني
عرض الناقل: 500 مم
الأسطوانة مغطاة بالمطاط الناعم ، وتخضع مواصفات الأسطوانة للتصميم الفعلي
محرك ناقل موجه: ناقل حركة Tongyu
سرعة النقل الناقل قابلة للتعديل في تحويل التردد
3. بكرات جانبية للناقل (مجموعتان)
البكرات الجانبية مطلية بالمطاط الناعم
تبرز البكرات الجانبية من الفجوة بين بكرات الناقل للمساعدة في شد أكمام الباب أثناء اللف والنقل
يتم تثبيت بكرات جانبية بين فجوات أسطوانة ناقل
الضبط الهوائي ، والاستشعار التلقائي للسلع والإجراءات الواردة والصادرة
المكونات الهوائية: FESTO أو SMC
4 - نظام التحكم وأداء المعدات
التحكم القابل للبرمجة PLC ؛ منفذ إدخال PLC محجوز لـ 8 نقاط
الجهاز له وظيفتان: التشغيل اليدوي والآلي ، والتبديل الحر ، والبدء اليدوي باستخدام مفتاح القدم للبدء ؛
تشغيل الشاشة التي تعمل باللمس ، التشغيل البسيط والواضح ، إعداد المعلمة الرقمية ، مع وظيفة تشخيص الخطأ التلقائي ؛
تنظيم سرعة تحويل تردد محرك القيادة ؛
يستشعر المفتاح الكهروضوئي تلقائيًا موضع الحمولة أثناء التشغيل ؛
تحكم فريد في البرنامج ، قادر على اللف الأفقي المغلق بالكامل للسلع الأسطوانية بمواصفات مختلفة ؛
5. تفاصيل نظام التحكم الكهربائي
اسم |
ماركة |
أصل |
PLC |
اومرون |
اليابان |
محولات التردد |
اومرون |
الصين |
شاشة اللمس |
MCGS |
الصين |
مفتاح كهروضوئي |
كورين |
سويسرا |
جهاز رئيسي |
شنايدر |
فرنسا |
الأجهزة ذات الجهد المنخفض |
شنايدر |
فرنسا |
تحويلة تقريبية |
اومرون |
اليابان |
مكونات تعمل بالهواء المضغوط |
FESTO أو SMC |
|
الأجهزة ذات الجهد المنخفض |
شنايدر |
فرنسا |
مخفض المحرك |
انتقال Tongyu |
الصين |
خزانة تحكم كهربائية |
الصين |
مزيد من المعلومات ، يرجى الاتصال بنا في أي وقت. سنبذل قصارى جهدنا للمساعدة في التوصية بأفضل مخطط لك.
