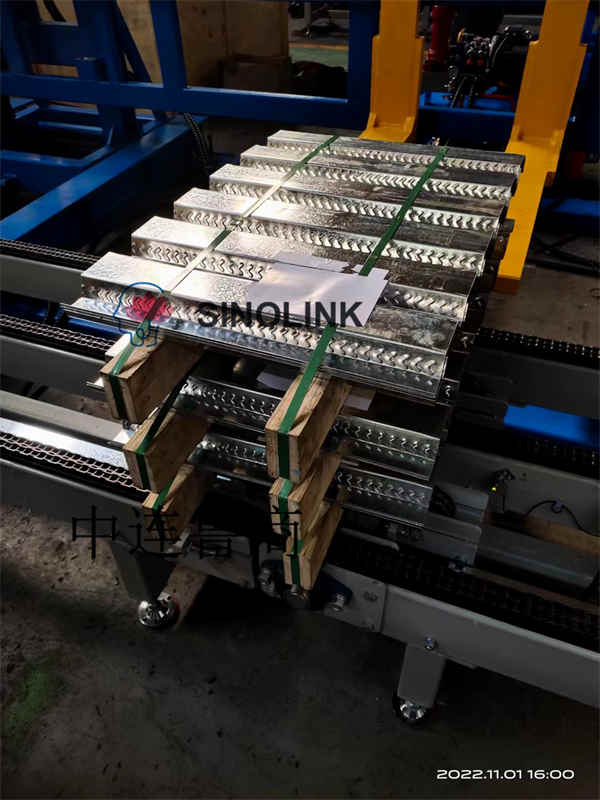

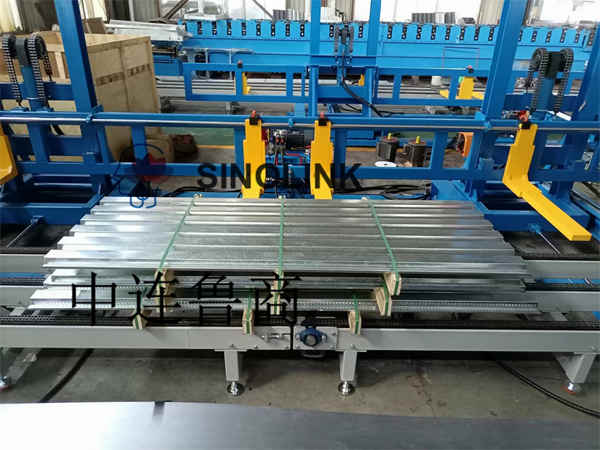

البلاط الفولاذي الملون من النوع الأوتوماتيكي (لوحة الملف الشخصي) نظام ربط الكتل الخشبية لمواد البناء

نطاق العرض:

وحدة تعبئة الربط (بما في ذلك عربة اللف)

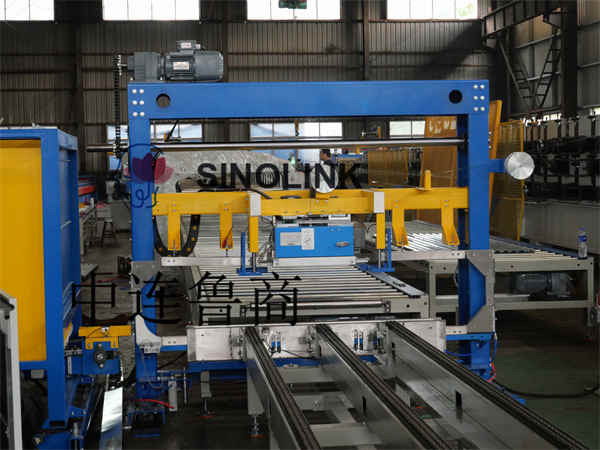

آلة الربط تعتمد رأس آلة الربط TITAN (نوع الكي الكهربائي VK10K120-16) المستورد من ألمانيا. يتم اعتماد الأشرطة الربط  12.5-15.5 مللي متر × 0.6-0.8 مللي متر حزام الربط لآلة PET. تعمل آلة الربط مع وحدة شريط القدم لتثبيت شريط القدم الخشبي مع اللوحة العلوية. محرك تروس SEW، تنظيم سرعة تحويل التردد؛

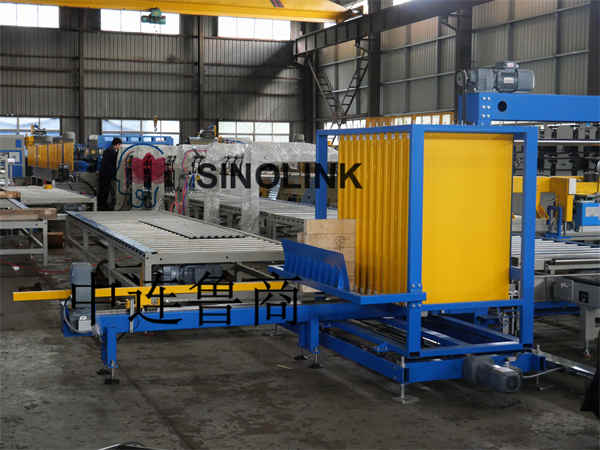

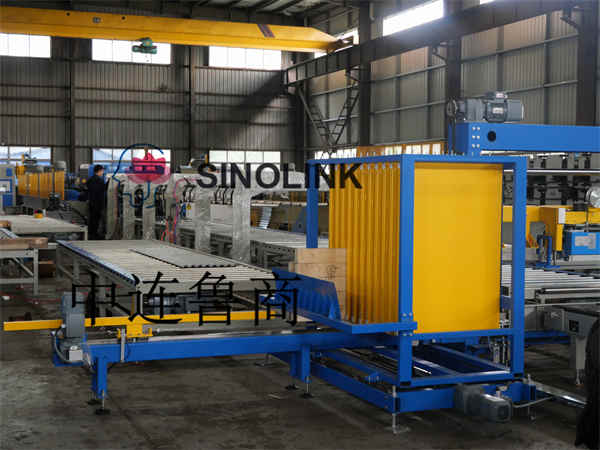

وحدة ناقل شريط القدم هي الناقل الذي تستخدمه وحدة وضع شريط القدم، والتي تضع شريط شريط القدم يدويًا في مكتبة الحشية، ويقوم ناقل الحشية بدفع شريط شريط القدم المطلوب من مكتبة الحشية بدوره وينقله إلى الخط العلوي لشريط القدم وحدة التنسيب. مكتبة أضلاع القدم قابلة للتحريك، والعدد الفعال لكتل ​​الوسادة هو 10*10. سرعة نقل السلسلة 10 م/دقيقة. محرك تروس SEW، تنظيم سرعة تحويل التردد؛

الأخدود الأوسط السفلي السفلي (≥20 مم) عرض 50.8 مم (بما في ذلك الأخدود بعرض 20 مم)، الارتفاع  101.6 ملم، الطول 1100 ملم (أ)/950 ملم (ب).

يتم تنسيق وحدة وضع شريط القدم مع آلة الربط، ويتم وضع كتلة الوسادة في موضع الربط قبل تجميع آلة الربط. جزء العمل من آلية وضع الوسادة الأوتوماتيكية يتم تشغيله بواسطة المحرك، والسرعة 10 م/دقيقة. محرك التروس SEW، تنظيم سرعة التردد المتغير، وحدة هوائية FESTO؛

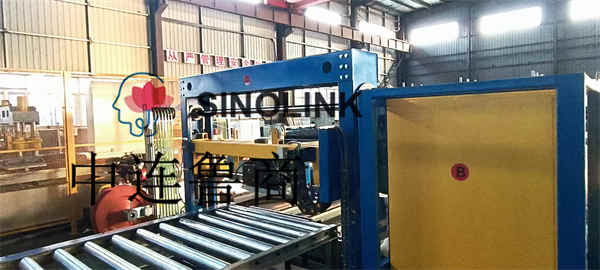

يستخدم حزام الربط عرض PET 15.5 مم وسمك 0.6 مم، وتستخدم عجلة الحزام مواصفات 20-25 كجم، وتستخدم عجلة الحزام مكابح كهرومغناطيسية لتجنب القصور الذاتي، ومجموعات متعددة من مجموعات بكرات التخزين للحفاظ على التوتر المستمر لحزام الربط و تقليل فشل حزام التغذية. وقت استبدال لفة شريط التعبئة ≥ 4 دقائق؛

مجموعة ناقل السلسلة بعد الربط:

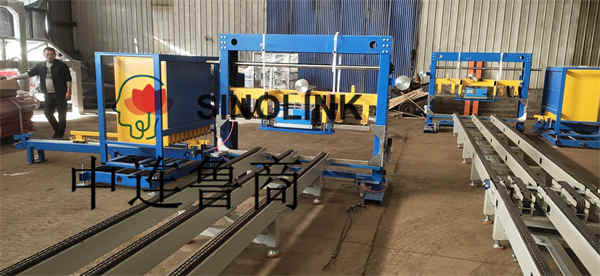

بعد الربط، تتكون مجموعة ناقل السلسلة من مجموعتين من ناقلات السلسلة ذات أربعة صفوف، ويعتمد ناقل السلسلة إطارًا ملحومًا للأنابيب المربعة للخدمة الشاقة، ويبلغ الطول الفعال للوحدة الواحدة 6000 مم، والعرض الفعال 1010 مم، والارتفاع حوالي 600 ملم، والسرعة 10 م / دقيقة،

 محرك تروس SEW، تنظيم سرعة تحويل التردد؛

تكوين المكونات الرئيسية لنظام الربط:

مخفض المحرك: خياطة

محولات التردد: سيمنز/AB/دانفوس

المحركات المؤازرة: سيمنز

PLC: سيمنز/AB

الأجهزة الكهربائية ذات الجهد المنخفض: سيمنز

القرب / التبديل الكهروضوئي: مريض

مكونات تعمل بالهواء المضغوط: فيستو/SMC

مزيد من المعلومات، يرجى الاتصال معنا في أي وقت.
