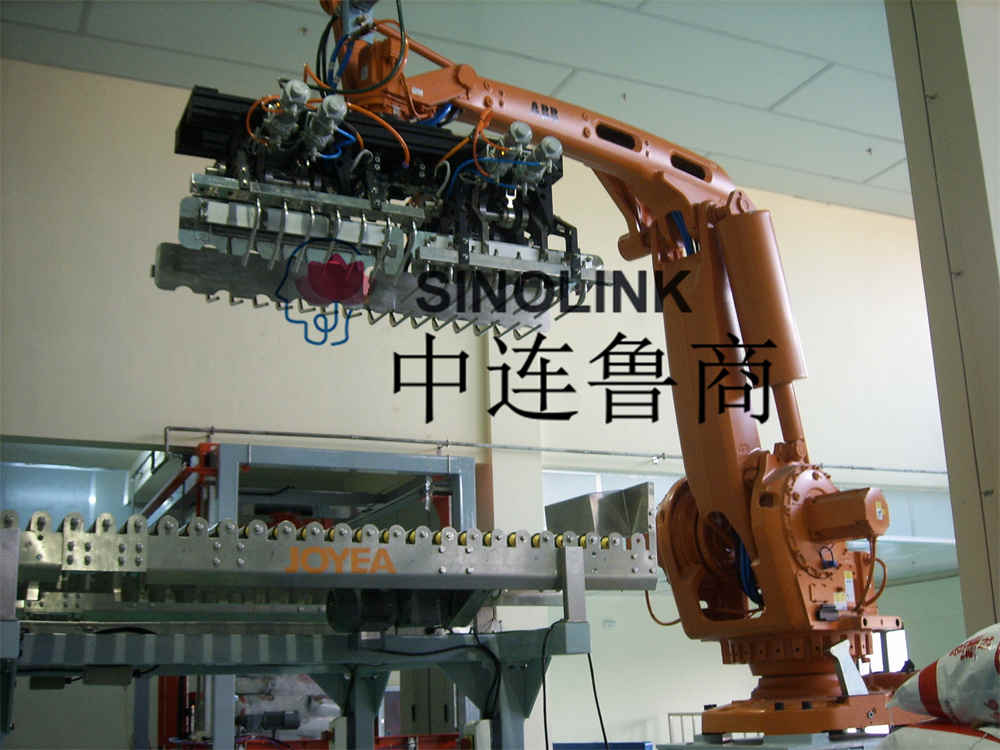

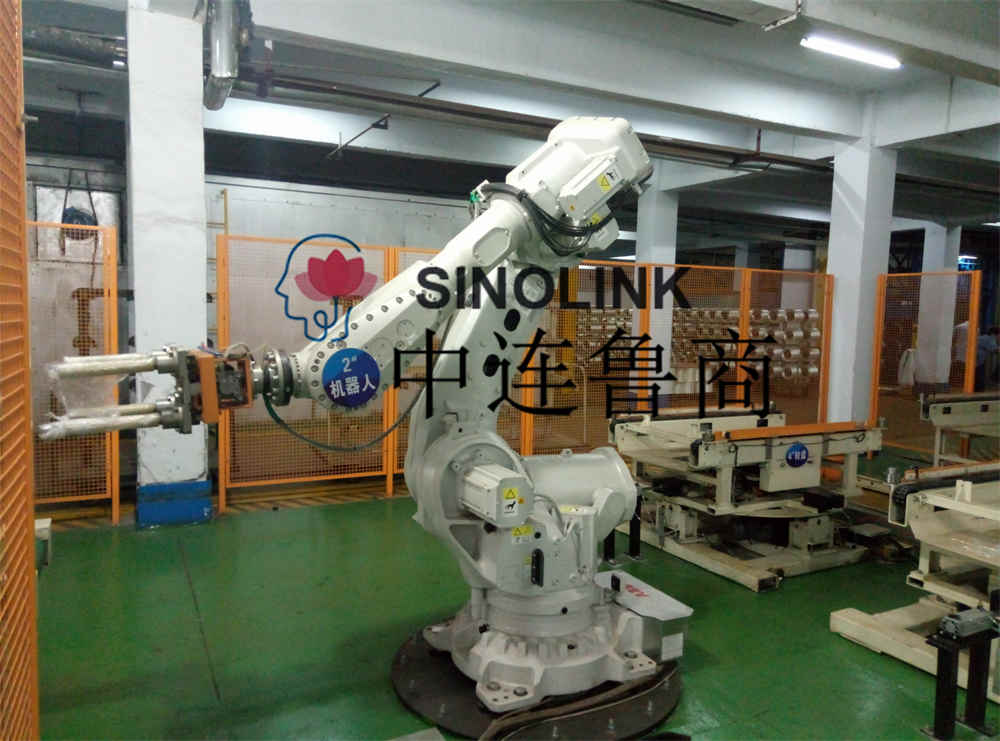

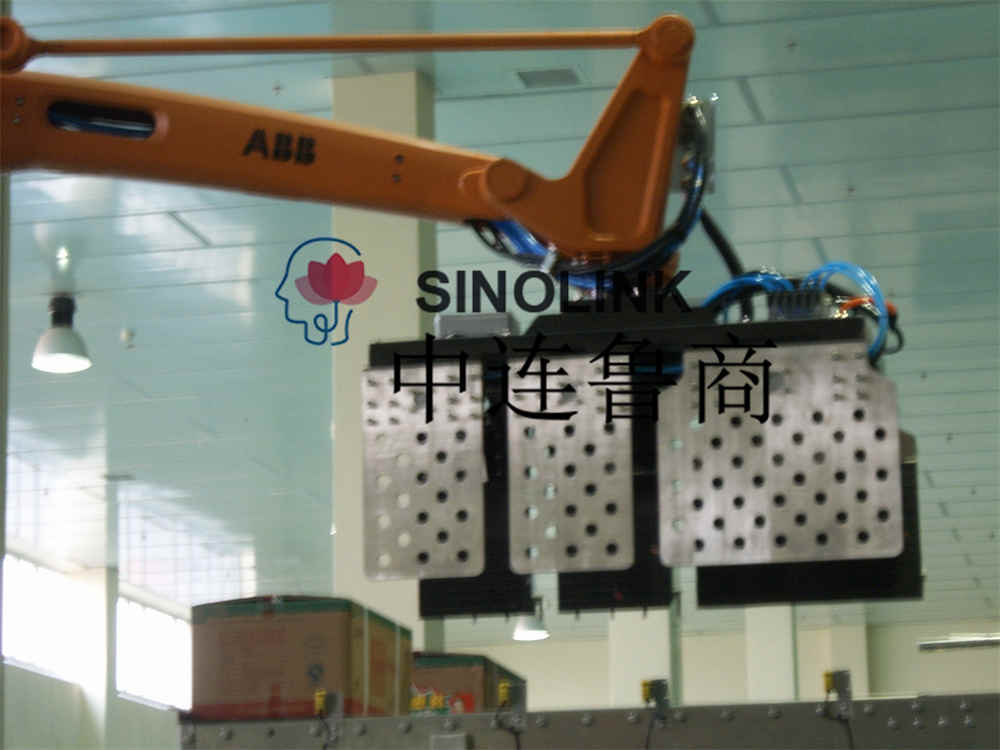

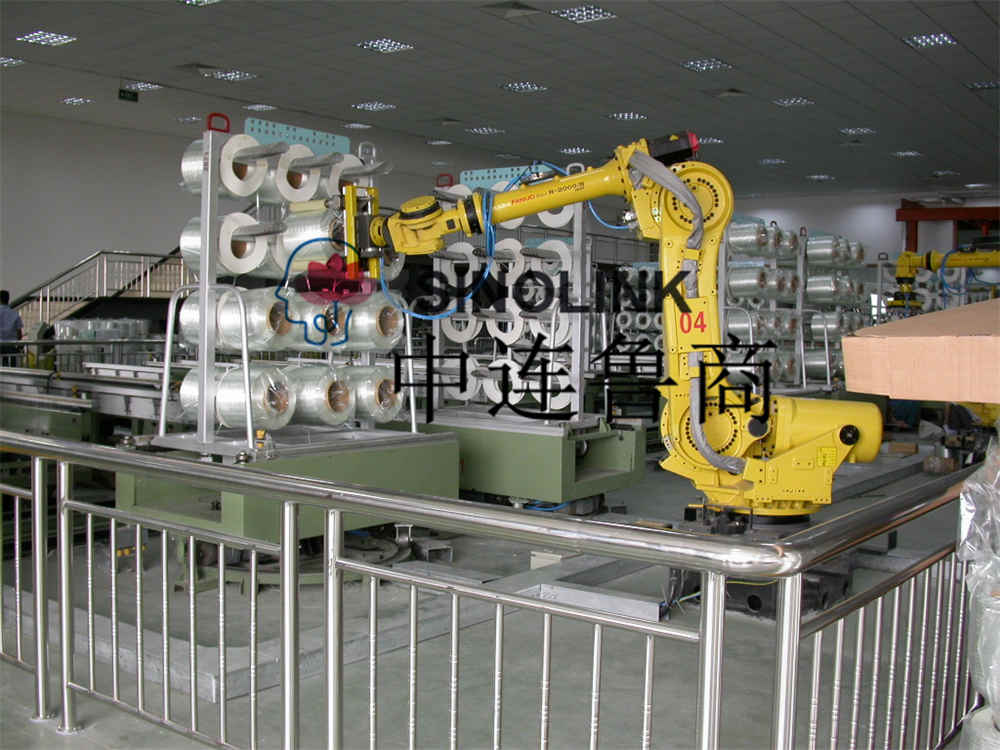

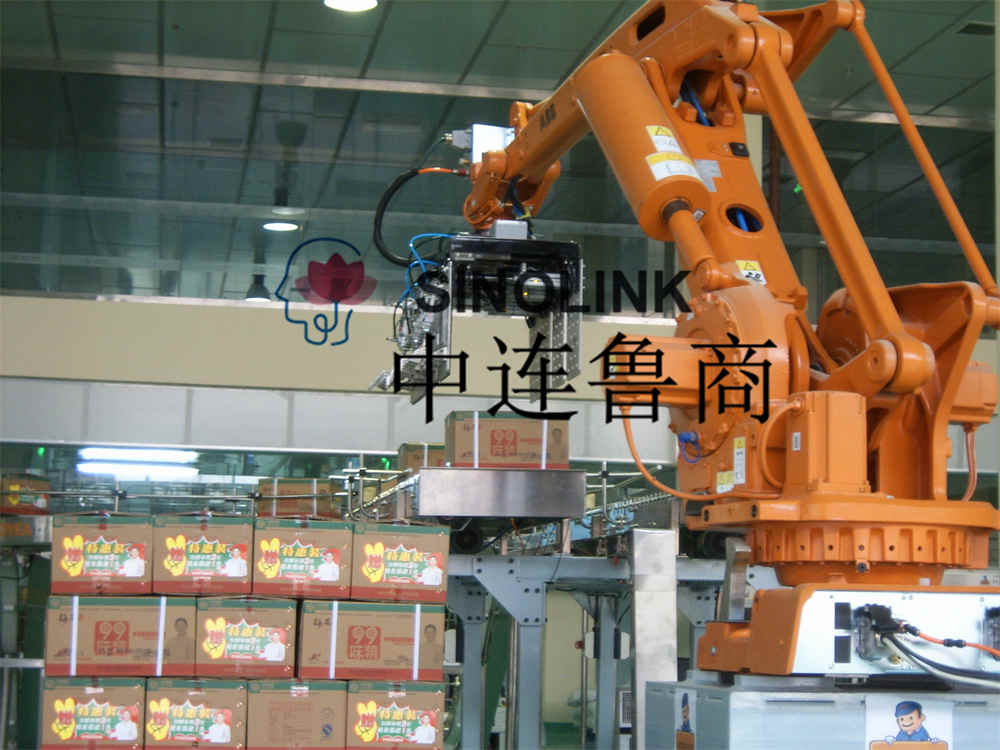

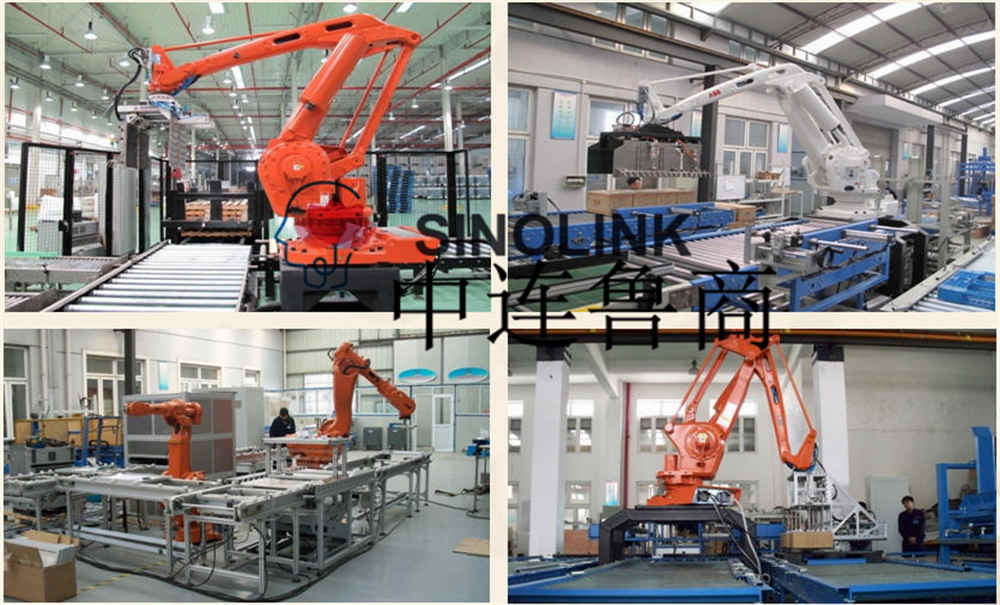

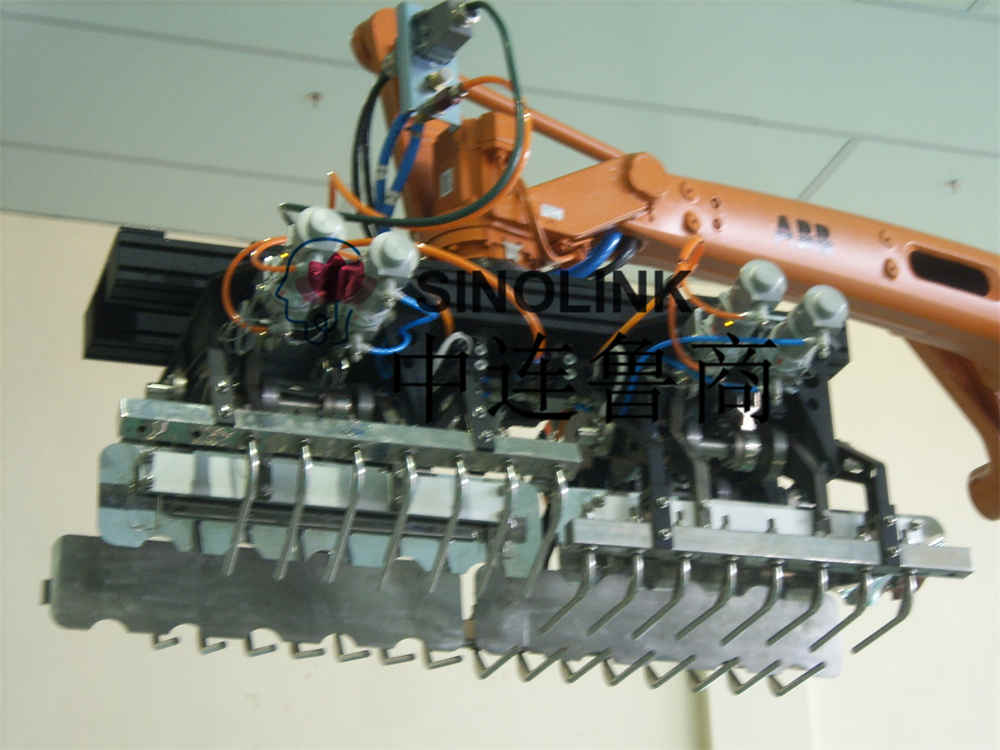

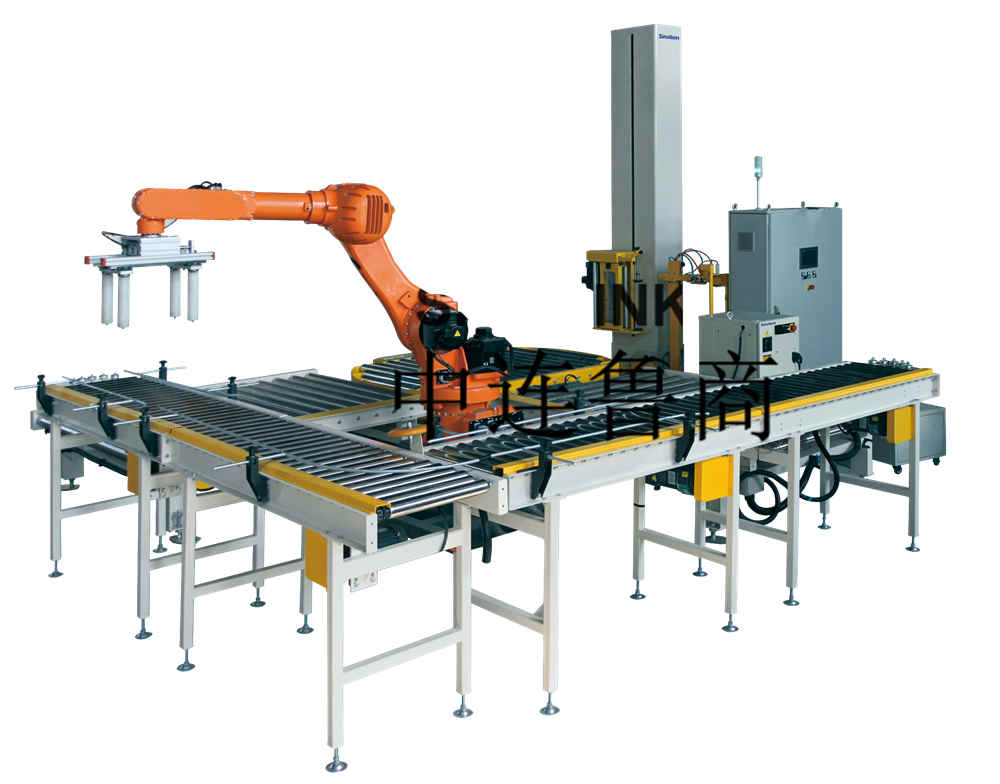

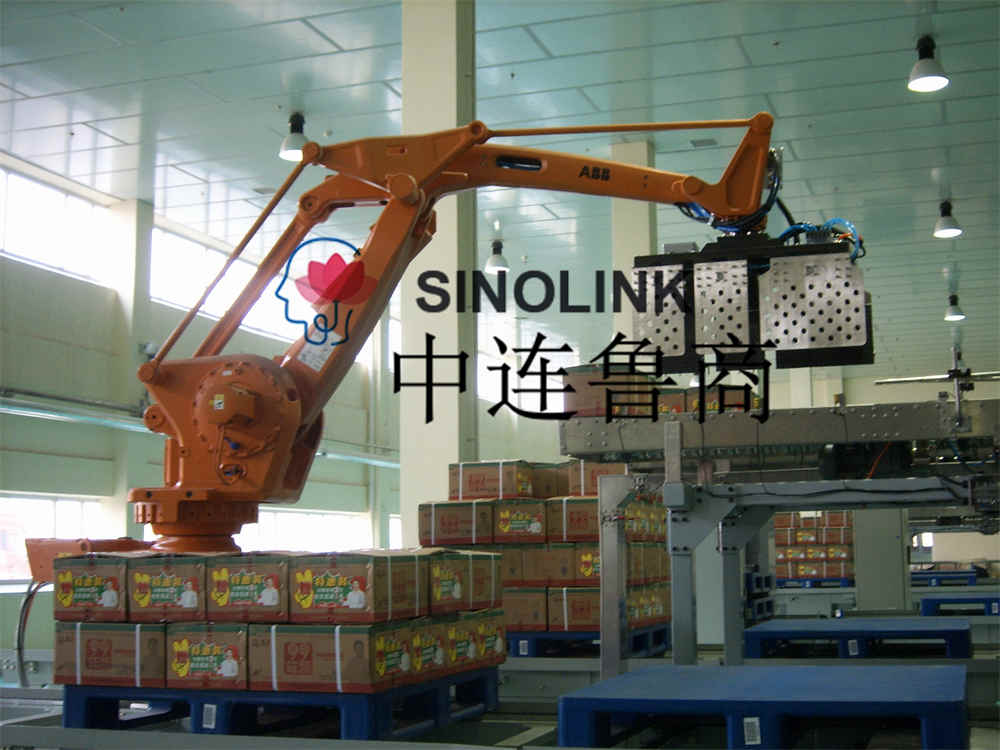

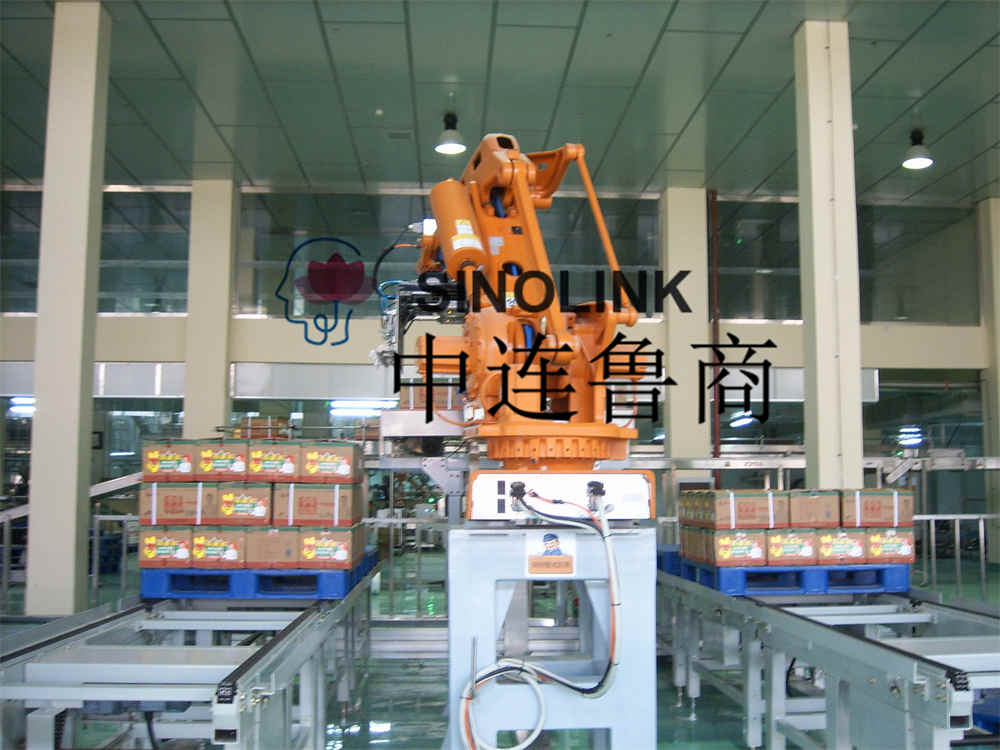

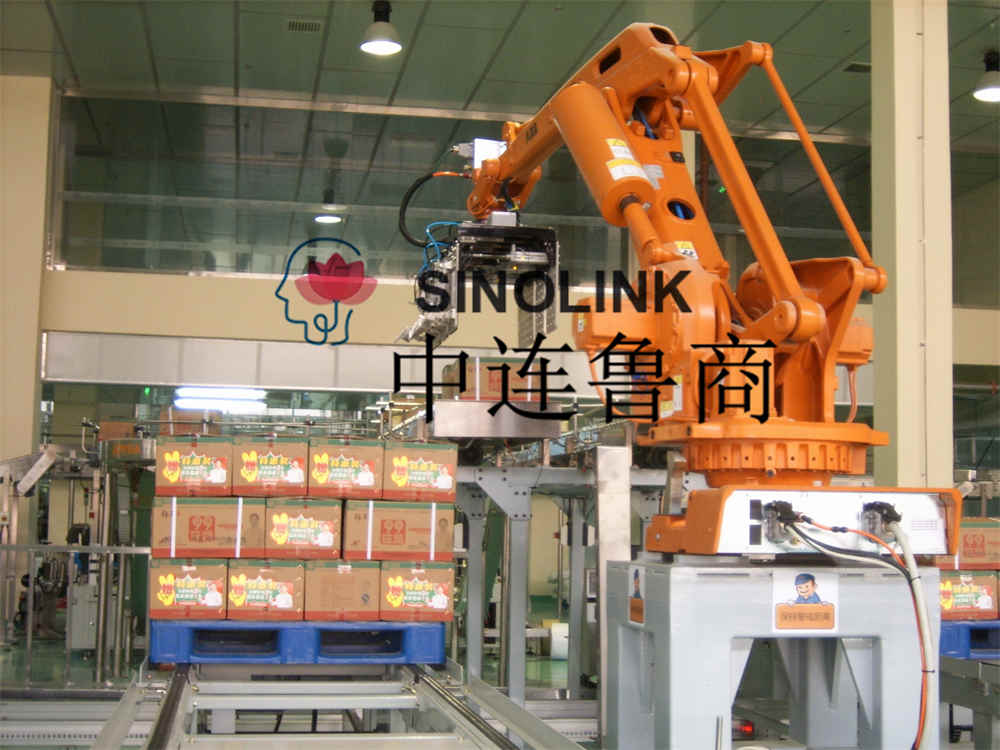

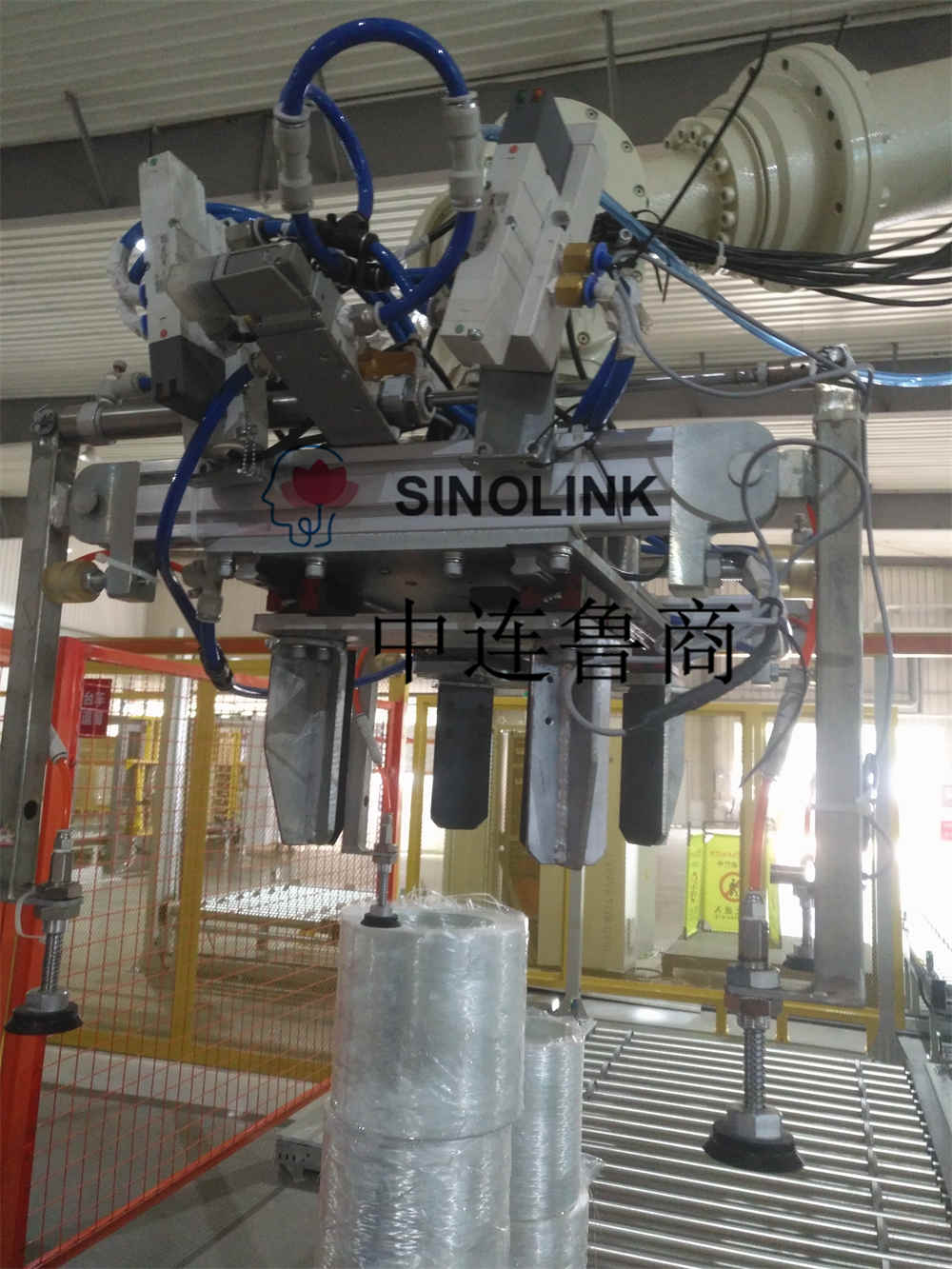

أنظمة المناولة الآلية أو المناور ، وإزالتها ، وإزالتها من منصات نقالة

1.  الخطوط العريضة للمعدات

إنشاءات المعدات على النحو التالي.

2.  المواصفات العامة

نوع التخطيط: يرجى الرجوع إلى رسم التخطيط المرفق.

1)  تفاصيل المنتجات المطلوب التعامل معها

نوع العبوة: صندوق

أ.  محتويات:

الحجم والوزن وعدد القطع / منصة نقالة

2)  ارتفاع التراص:  1560 مم (البليت غير مدرج)

3)  قدرة المناولة:   200-400 صندوق / ساعة

※حالة

لم يؤخذ وقت صرف البليت في الاعتبار.

4)  حجم البليت:  1000 (عرض) × 1200 (طول) × 150 (ارتفاع)

5)  أنماط التراص:

الرجوع إلى الرسومات المرفقة.

3.  بيئة التثبيت

1)  مكان التركيب: داخلي

2)  درجة الحرارة المحيطة: عادية (0 درجة مئوية 40 درجة مئوية)

3)  الرطوبة النسبية: عادية (45٪ RH 85٪ RH)

4)  الغلاف الجوي: عادي (لا توجد بيئة خاصة تتطلب تدابير مانعة للصدأ أو مقاومة للانفجار ، أو تدابير ضد درجات الحرارة المنخفضة للغاية)

4.  مصدر الطاقة

1)  مصدر الطاقة المطلوب

3 مراحل ، 3 أسلاك ، 220 فولت 50 هرتز (الحد الأقصى للتذبذب ± 10٪)

أ.  يجب أن تكون قوة التحكم 220 فولت أو 100 فولت أحادي الطور ، والتي يتم الحصول عليها من مرحلتي R و S لمصدر الطاقة الرئيسي. يستخدم مصدر خاص للتيار المستمر لتنشيط الحواسيب الصغيرة.

ب.  تم تركيب طرف التوصيل الأرضي في صندوق التحكم. يرجى توصيل السلك الأرضي بالطرف الأرضي بنفس طريقة توصيل كابل الطاقة.

2)  استهلاك الطاقة المطلوب: FUJI ACE 2.3KVA

5.  مصدر الهواء

1)  ضغط الهواء المطلوب: 0.5 ميجا باسكال (أعلى من مقياس الضغط)

2)  استهلاك الهواء المطلوب: فوجي إيس  120 نيوتن / دقيقة

3)  سيتم استقبال الهواء المضغوط في الاتحاد 3 / 8B (حجم الأنبوب) ، والذي  مثبت على عمود الهواء المضغوط.

6.  مواصفات صندوق التحكم

1)  المواد: لوح فولاذي سميك -2.3 مم (باب 1.6 مم)

2)  الهيكل: هيكل مقاوم للغبار من النوع القائم بذاته (نوع الباب الأمامي)

3)  الأبعاد الخارجية: 700 واط × 350 د × 1700 ارتفاع

4)  استخدام اللغة: الإنجليزية والصينية

5)  نطاق توريد المعدات المساعدة

6)  حجم السلك في صندوق التحكم  :

نحن نحتفظ بالحق في اختيار صانعي الأسلاك المناسبين.

دائرة التحكم: 0.75Sq (AWG28 أو أكثر لدائرة التيار الكهربائي الصغيرة و 0.5 ～ 0.75Sq لدائرة الإدخال / الإخراج)

أ.  الدائرة الكهربائية  :

7)  ألوان الأسلاك  :

8)  ألوان المرحلة  :

9)  ألوان المصباح والأزرار  :

10) معلومات عامة:

أ.  في مربع التحكم ، لحام دائري أقل  يتم استخدام المحطات الطرفية لدوائر الطاقة وعدد أقل من اللحام على شكل Y  تستخدم المحطات الطرفية لدوائر التحكم.

ب.   لم يتم توصيل أكثر من سلكين في نفس الجهاز.

ج. يتم تمييز جميع الأنابيب السلكية بنفس الرقم المستخدم في التسلسل باستثناء تلك الخاصة بدوائر الطاقة.   تستخدم أغطية العزل ذات الألوان المحددة لدوائر الطاقة.

مزيد من المعلومات أو المتطلبات ، يرجى التحدث معنا في أي وقت.
