دافع فصل البضائع المنقولة الأوتوماتيكي بالكامل
دافع فصل البضائع المنقولة الأوتوماتيكي بالكامل
اسم المشروع ونطاقه:
1. اسم المشروع: عبوة صغيرة من زيت الطعام بدون منصة نقالة كاملة في مشروع الرافعة الشوكية
2 - نطاق التوريد:
تقليل تكاليف الاستعانة بمصادر خارجية وتوفير التكاليف عن طريق إضافة مجموعة من "خطوط إنتاج دفع وسحب البليت". تلبية متطلبات عملية تكديس المنصات الخالية من المنصات ، وتلبية كفاءة الإنتاج ، وتحقيق الإنتاج الآمن. بما في ذلك على سبيل المثال لا الحصر ما يلي ؛
أ ، مجموعتان من الناقلات (تحتاج إلى إحضارها)
ب ، جهازان دفع وسحب
ج ، محطتان هيدروليكيتان
D ، الرافعات الشوكية ، الكتلة الثانية
ه ، مجموعتان من نظام التحكم
تم تصميم المحتوى المحدد وفقًا لحالة الموقع وخصائص المعدات الخاصة بمورد المعدات.
3. الشروط التي يوفرها المصنع:
المصنع مسؤول عن توصيل مصدر الطاقة بخزانة التحكم الرئيسية.
الجهد الكهربي: 380 فولت ، 50 هرتز ، 3 مراحل ، 5 أسلاك ، نطاق تذبذب الجهد ± 10٪.
المعايير الفنية العامة:

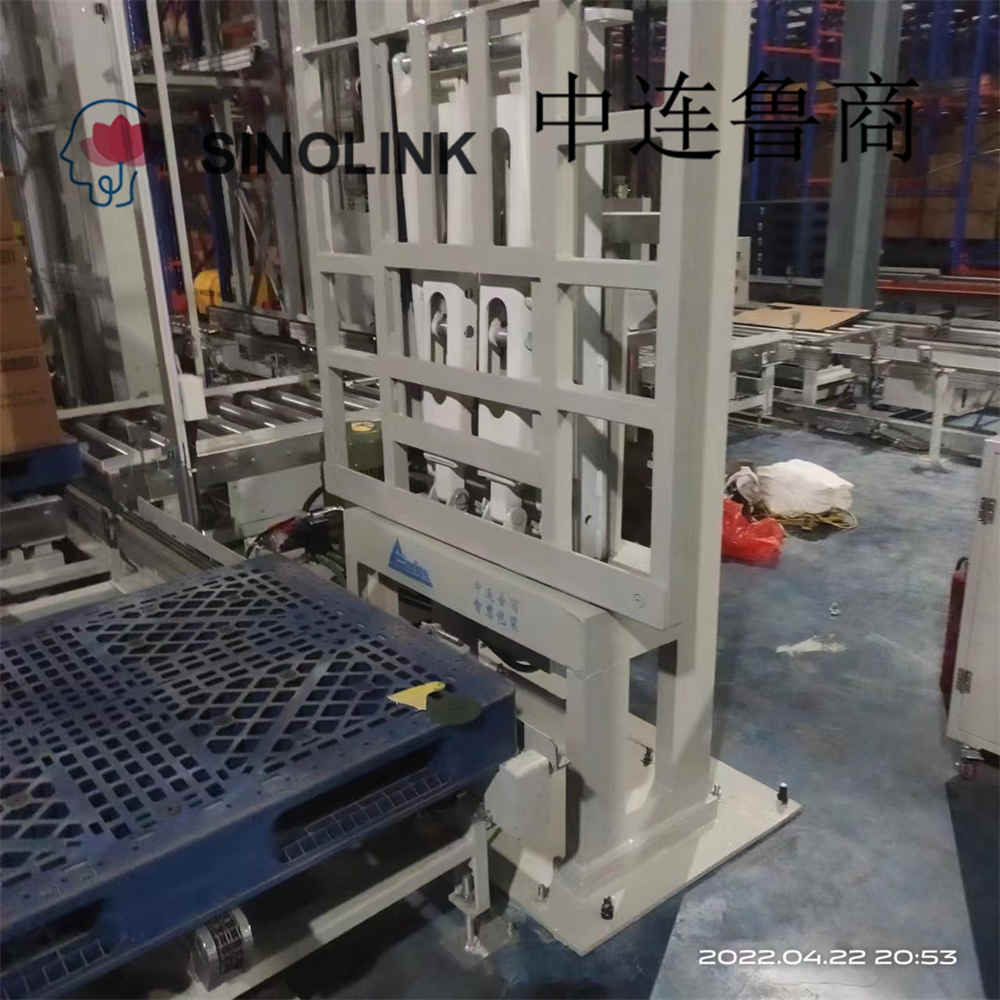

1. دافع هيدروليكي:
قاذف احتجاز البليت ، بدون تحول جانبي ، بدون شوكة ، بدون وظيفة احتجاز البليت ، هيكل الطرد هو هيكل مقص
2. سعة الحمولة 1500 كجم ، مسافة فقدان الحمولة حوالي 280 مم ، مركز الثقل الأفقي حوالي 135 مم (يخضع للتصميم الفعلي)
3. نظام التحكم الأوتوماتيكي: وضع التحكم: التحكم اللاسلكي (5-10 أمتار) ، زر التشغيل اللاسلكي مركب على الجانب الأيمن من الرافعة الشوكية A-pillar ، بما في ذلك Siemens PLC ، محول التردد (العاكس مع لوحة التحكم) أو منتجات ذات جودة مكافئة ، المكونات الكهربائية ذات الجهد المنخفض تختار Schneider أو منتجات ذات جودة مكافئة ، صندوق التحكم الكهربائي من الصلب الكربوني ، مستشعر كهروضوئي P + F أو OMRON وغيرها من مفاتيح القرب ذات الجودة المماثلة ، مستوى الحماية هو IP67 ؛ الكتل الطرفية مصنوعة من Weidmüller أو منتجات ذات علامة تجارية مكافئة

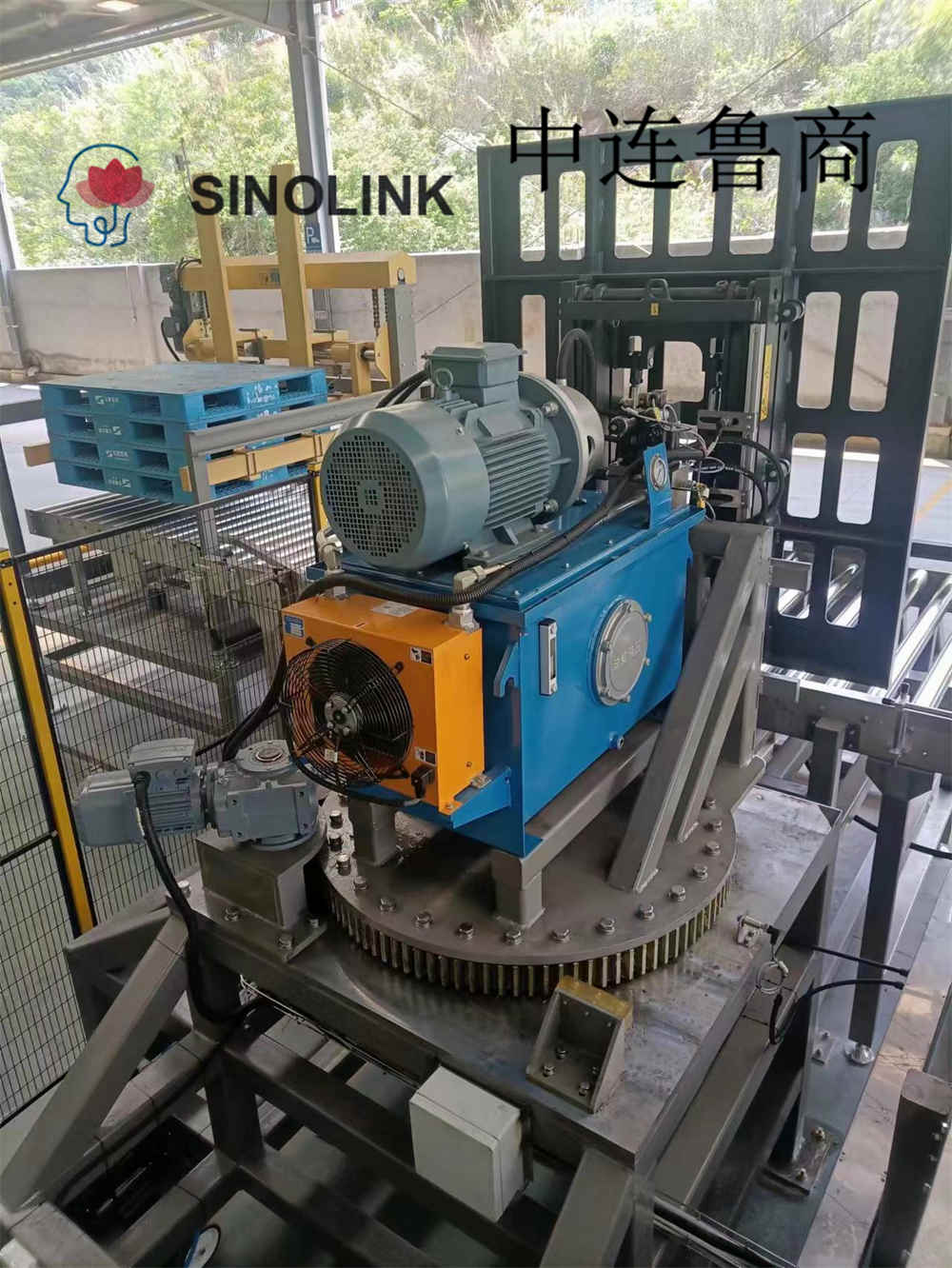

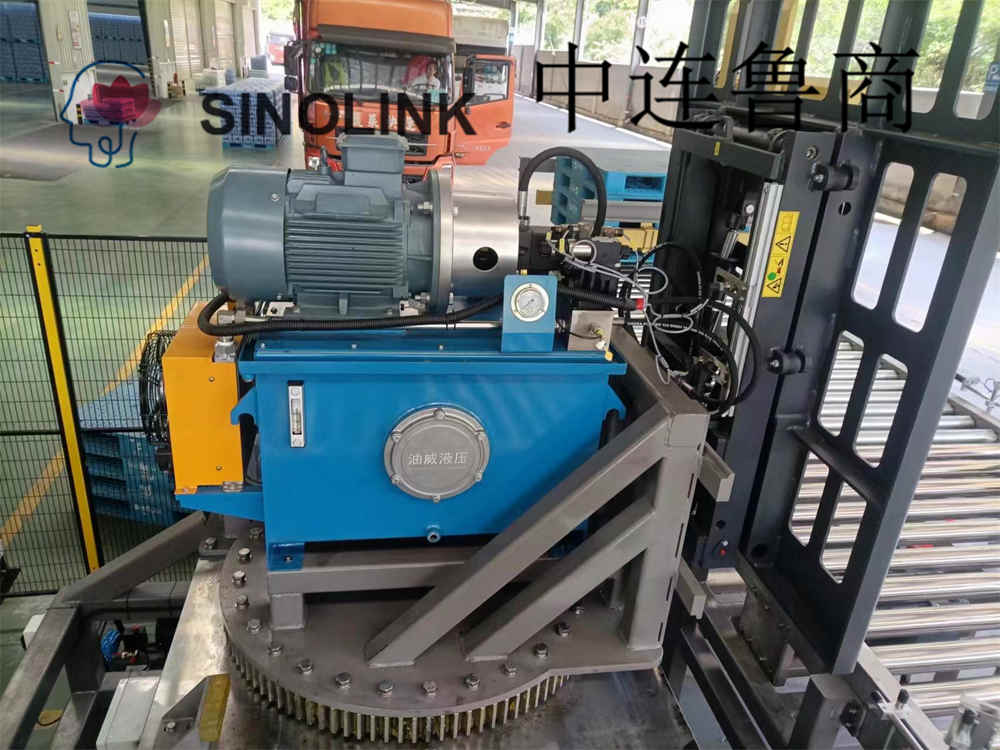

4. محطة هيدروليكية لدائرة زيت واحدة: توصيل ميكانيكي ، تدفق زيت هيدروليكي 20-30 لتر / دقيقة ، ضغط 150BAR ؛
5. جهاز حماية الرافعة الشوكية: لوح فولاذي كربوني بسمك 6 مم (يخضع للتصميم الفعلي)
6. كل كابلات الطاقة ، كابلات التحكم ، الجسور وأنابيب اللولب المطلوبة لجميع توصيلات المعدات تعتمد كابلات مقاومة للهب ، وكابلات الطاقة يتم اختيارها للحصول على منتجات ذات علامة تجارية مشهورة في الصين.
7. خزانة التحكم الكهربائية تتبنى خط المدخل السفلي ، المخرج السفلي ، وجهاز التهوية والعادم مركب ، وتفي بمستوى الحماية IP65.
8. قوة المحرك: 5.5KW (تخضع للتصميم الفعلي)
9. حجم لوحة الدفع: الارتفاع 1700 * العرض 1350 ، ضربة الدفع: 1750
10. كفاءة الدفع: 30 تور / ساعة
11. يجب أن يكون الناقل الموجود أسفل الدافع جاهزًا ذاتيًا:
1) ناقل سلسلة صف مزدوج
2) سرعة خط السلسلة: 16 م / دقيقة
3) الطول: 3500 مم ، 2800 مم ، العرض: 1320 مم ، ارتفاع الناقل: 750 مم
12. لون جسم الجهاز واللون الواقي: وفقًا لمتطلبات cutomer.

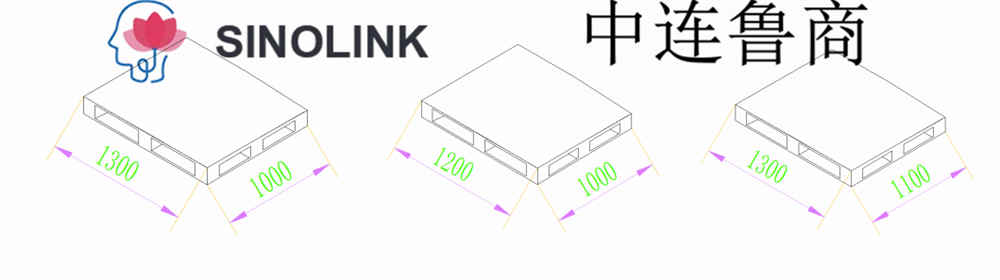

13. اختيار البليت
المادة: بلاستيك (Tian Zi Tuo)
الأبعاد: L × W × H ، مم: 1300 × 1000 × 150 ، 1200 × 1000 × 150 ، 1300 × 1100 × 150
اتجاه الشوكة: اتجاه 1300/1200 (سحب الشوكة السفلية ، اتجاه الدفع الدافع)
الشكل الهيكلي: منصة نقالة على الوجهين
الوزن الفردي ، كجم: 30
الحمل ، كجم: ≥ 1000
يجب أن يتم تصميم الناقل مع وضع ثلاثة أشكال من الألواح الصلبة في الاعتبار ، والتي يمكن استخدامها جميعًا بشكل طبيعي في نظام النقل.

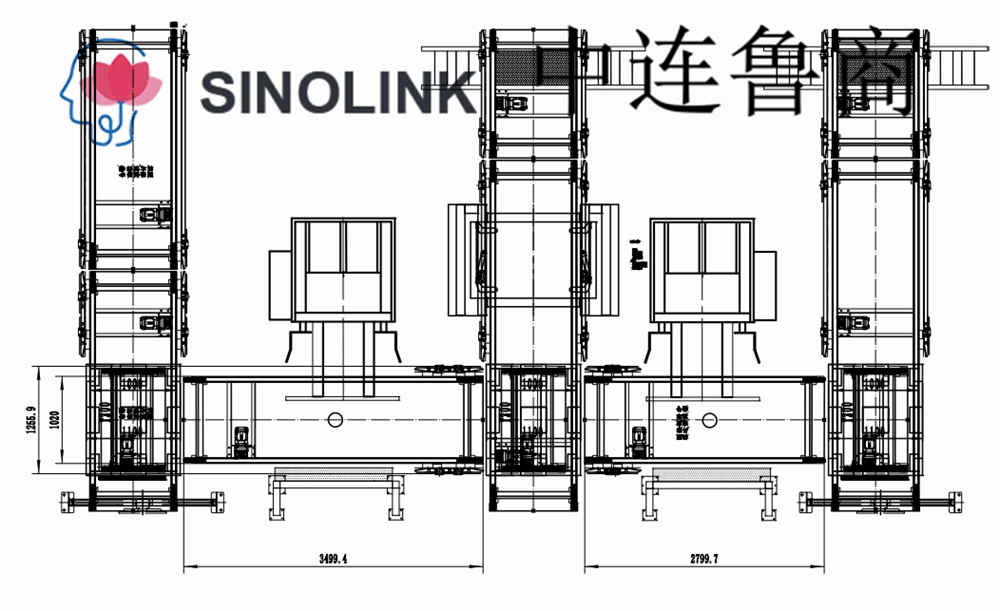

ترتيب المعدات
