نظام النقل والتعبئة الأوتوماتيكي للأقمشة غير المنسوجة

تعتمد معايير التصميم على:

نوبتان متتاليتان في اليوم ، كل وردية تعمل لمدة 12 ساعة

ما مجموعه 3 خطوط حز

الإنتاج الشهري 1200 طن ، الإنتاج اليومي حوالي 40 طنًا ، المادة بالساعة حوالي 2 طن ، وفقًا لمتوسط ​​جودة 100 كجم لكل عبوة ، على الأقل 20 عبوة من البضائع في الساعة

الحد الأدنى لعرض شق لفة القماش هو 100 مم

يبلغ الحد الأقصى لارتفاع عبوة آلة الكابول 1800 مم والحد الأدنى للارتفاع 500 مم

عدد طبقات التغليف لا يقل عن 8 طبقات ، وعدد طبقات دائرة النظام قابل للتعديل

متطلبات كفاءة التغليف:

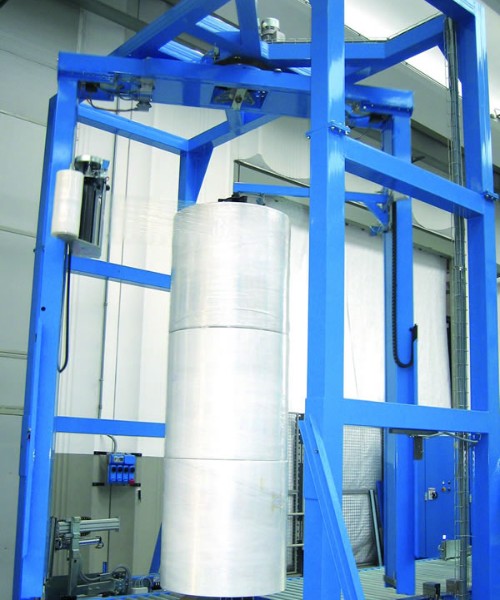

متطلبات كفاءة التعبئة والتغليف لآلة لف الكابول: أكثر من 25 تور / ساعة (تشير الكفاءة المعتمدة إلى قطر 1000 مم ، وارتفاع 1400 مم ، وعدد طبقات التغليف هو 8) ، وتغليف فيلم لف نهاية لفة الفيلم هو لا تقل عن 80 ملم

متطلبات كفاءة التغليف لآلة التغليف الشعاعية: أكثر من 10 تور / ساعة (تشير الكفاءة المعتمدة إلى قطر 800 مم ، وطول 3400 مم ، وعدد طبقات التغليف هو 8.)

متطلبات الطاقة: 380 فولت ، مزود الطاقة لخزانة تحكم البائع

متطلبات مصدر الهواء: 0.5-0.7 ميجا باسكال

استهلاك الهواء: 4000 مل / دقيقة ، يوفر البائع القصبة الهوائية φ12mm PU لنقطة غاز البائع ، ويستخدم أنبوب الغاز جميعًا القصبة الهوائية الشفافة عالية الجودة

نظرًا لخصوصية الأقمشة غير المنسوجة ، فإن جميع مواد المعدات التي تتلامس مع سطح اللفة مصنوعة من الفولاذ المقاوم للصدأ 304

إطار من الصلب الكربوني مع تشطيب رش غير لامع

وصف عملية التغليف

راجع رسومات تخطيط المخطط ، سيوفر القسم الفني للبائع نسخة معالجة فنية مفصلة لرسم تخطيط المعدات ، ولن يكون للتخطيط الأساسي تغييرات أساسية ، ويجب تأكيد الحجم من قبل طرفي العقد بعد الإنتاج ، مثل ارتفاع آلة الحزّ التناكبي ، يجب على العميل توفيرها ، مجموعة كاملة من العبوات تحتاج إلى إرساء نظام MES.

1.3.1 شكل غلاف ناتئ (لفة صغيرة)

1) بعد قطع لفافة القماش → -07 تحقق يدويًا من أسطوانة القطع وأرفق رأس الختم

(الحكم اليدوي ، ورفض المنتجات المعيبة ، والمنتجات المتبقية لا تتدفق في عبوة النهاية الخلفية.) الرأس عبارة عن ملصق رمز أحادي البعد ، مع معلومات معينة ، ومسح يدوي لمعلومات الكود في النظام ، والاتجاه والموقع من ملصق الرأس ، في غضون شهرين من توقيع العقد لتحديد طريقة معقولة ، بعد لصق الرأس ، يكون رأس لفة القماش بالكامل أنيقًا ، ولا يوجد رأس من القماش مبعثر)

2) بعد الانتهاء من الفحص اليدوي ووضع الملصقات ، قم ببدء تشغيل الزر يدويًا (يبدأ المشغل في المنطقة الآمنة خارج العربة على شكل حرف V) لتلقي المواد → -07 شاحنة منصة التبادل الطولية على شكل حرف V

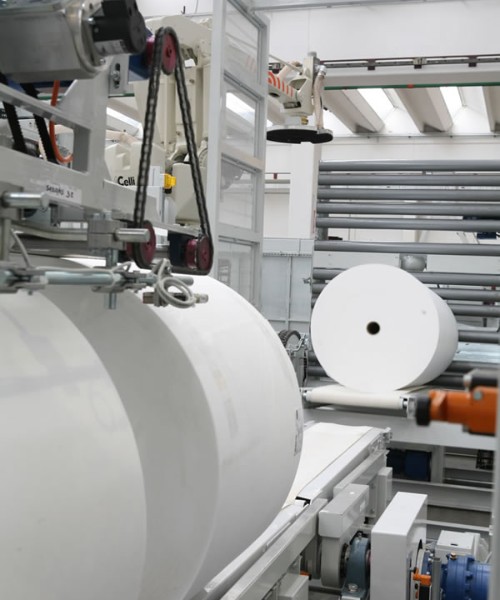

3) شاحنة منصة التبادل الطولية على شكل V تستقبل المواد ← منصة نقالة خاصة للتخزين المؤقت (وضع الاستيلاء الخاص على روبوت KUKA ذو 6 محاور ، سيدفع الروبوت تلقائيًا المواد إلى الأمام بعد كل مادة مسك)

4) بعد إمساك الروبوت (القابض على شكل عمود تصاعد الهواء ، الطول لا يقل عن 300 مم) ، → -07 اقرأ معلومات النسيج (موضع معدات مسح الكود الثابت ، عمل دوران معصم الروبوت ، ابحث عن موضع الملصق ، موضع الملصق هذا هو الرأس والذاكرة) ← ← منصات التحميل (عند التحميل على منصات نقالة ، يتم توحيد الملصق في اتجاه موضع ثابت ، وهو مناسب لمسح الرمز في الطريق الخلفي)

5) بعد اكتمال عملية التحميل على منصة نقالة ، يتم تحويل → موضع الانتظار → → درجة انتظار → → تم نقل عربة الاستقبال إلى الخط الرئيسي.

6) اقرأ وحدد معلومات مواد العبوة ← حكم قياس الارتفاع بـ07.0 - ← - موافق (NG ، إنذار الصوت والضوء ، تمت إزالته تلقائيًا من الخط الرئيسي لانتظار ← ← موظفون للمعالجة) ← ← لف الكابولي ← ← وزن ← ← طباعة والتسمية ← ← يتم نقلها إلى مستودع المنتجات النهائية النهائية (من خلال غرفة العزل ، يجب توصيل الباب الكهربائي في غرفة العزل بإشارة إرساء التحكم التلقائي للبائع)

1.3.2 شكل آلة التغليف الشعاعي الالتفافية (المساعدة اليدوية ، شكل التعبئة الشعاعية نصف الأوتوماتيكي)

1) تحقق يدويًا من لفة القماش بعد الحز ولصق رأس الختم ← ← زر التشغيل اليدوي ← ← منصة التبادل الطولي على شكل حرف V تلقي ← ← منصة وزن (منصة وزن مع شاشة رقمية ، ملصقات طباعة سجل يدوي) ← ← من خلال العبوة الشعاعية آلة → ← بعد اكتمال التغليف ، قم بنقل البضائع يدويًا إلى الموقع المحدد.

مخطط التخطيط
