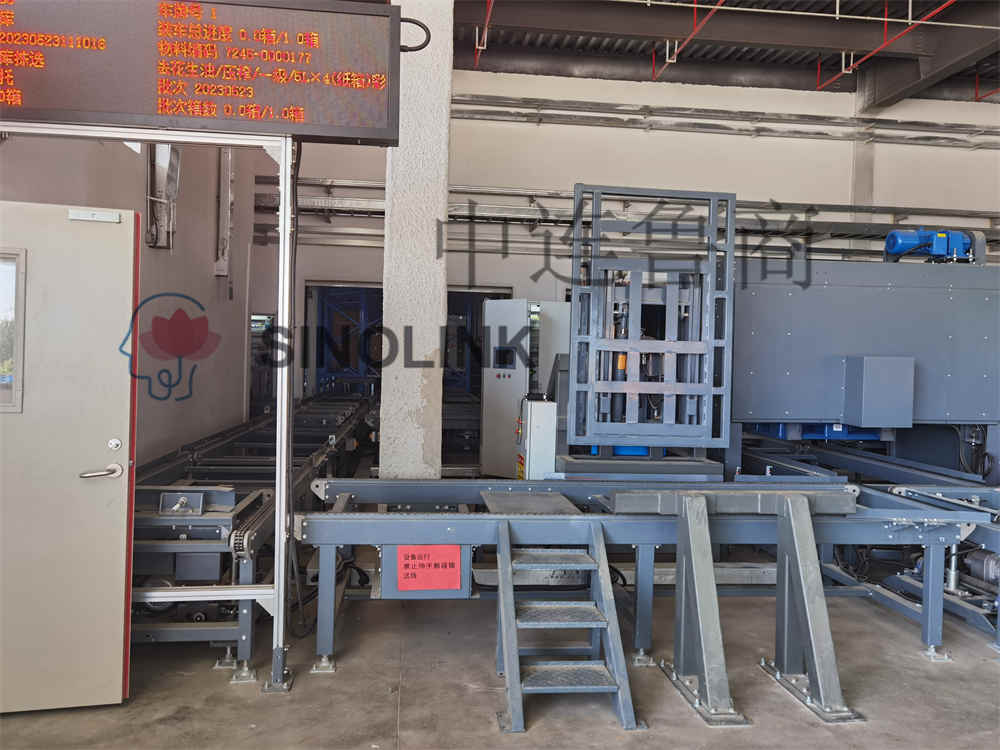

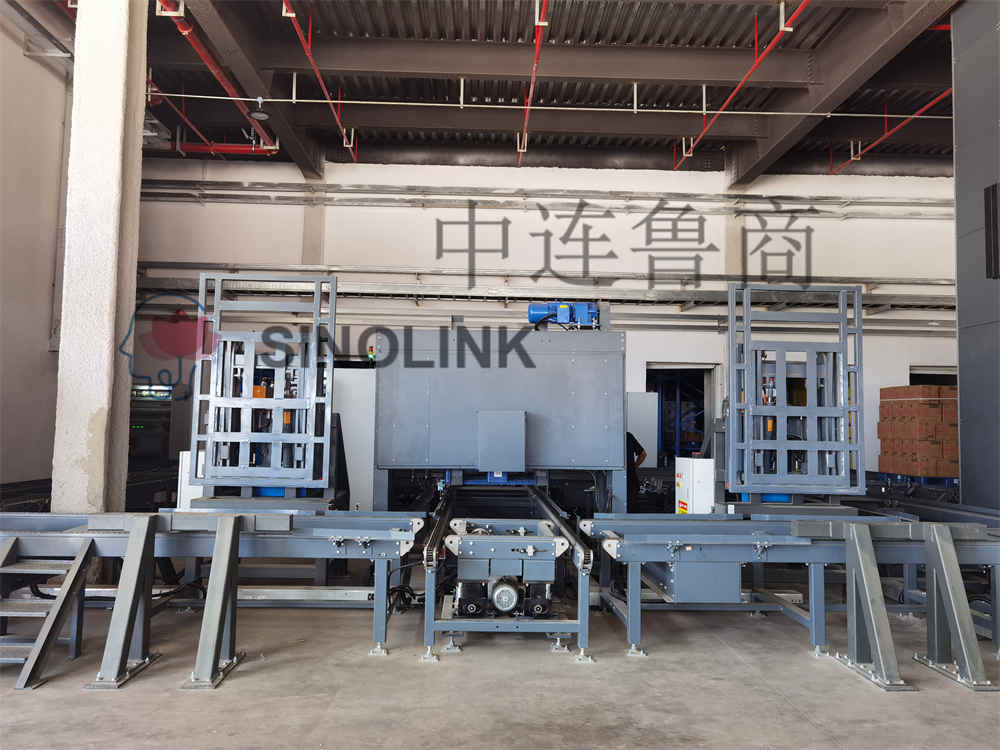

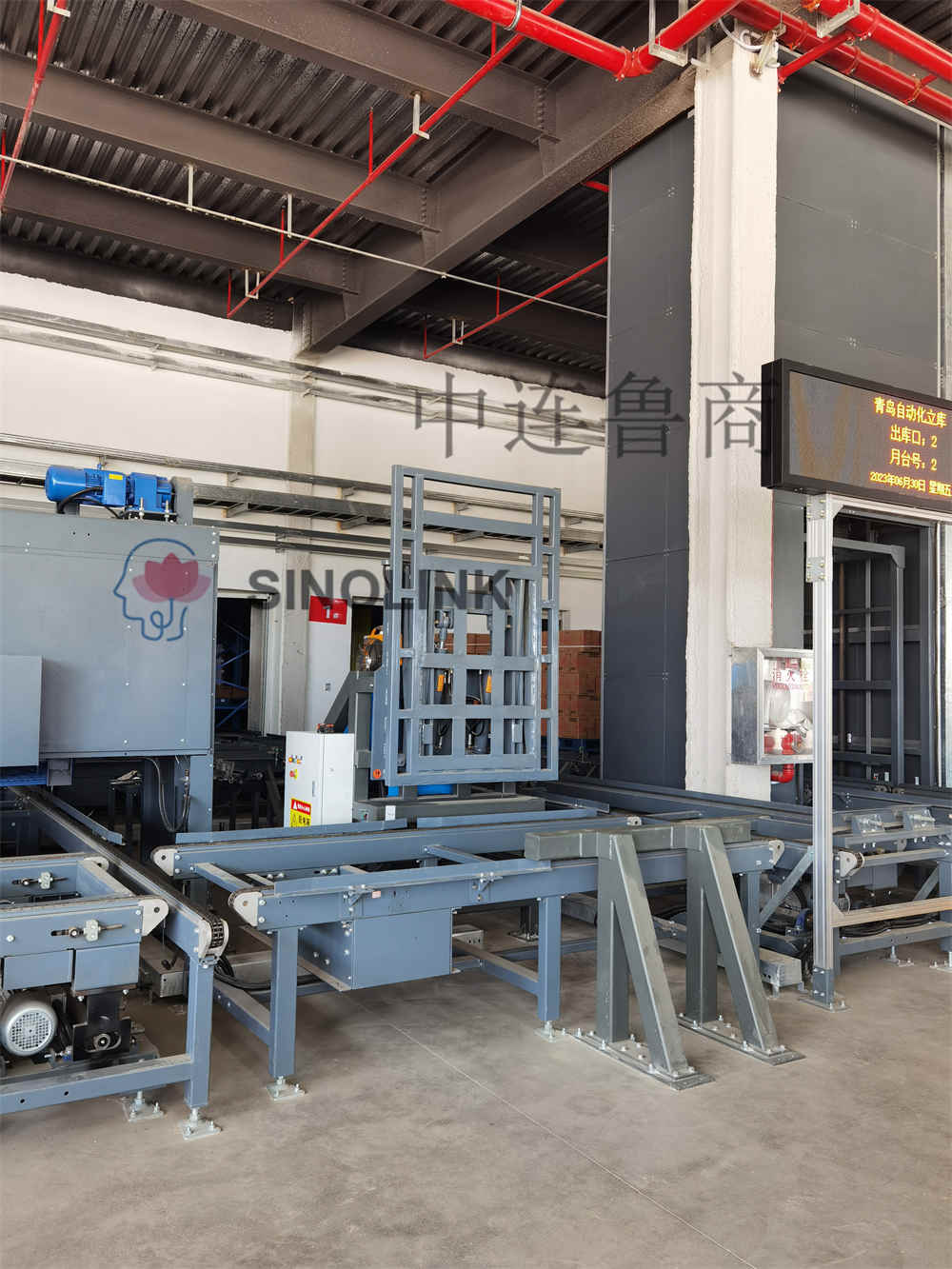

ماكينة سحب وسحب البليت لخط إنتاج البليت

المعلمات التقنية الشاملة لل  خط إنتاج Pproduct للدفع والسحب

1. دافع هيدروليكي: قاذف احتجاز البليت، بدون إزاحة جانبية، بدون شوك، بدون وظيفة احتجاز البليت، هيكل الدفع للخارج عبارة عن هيكل مقص

2. سعة الحمولة هي 1500 كجم ، ومسافة الخسارة حوالي 280 مم، ومركز الثقل الأفقي حوالي 135 مم (يخضع للتصميم الفعلي)

3. نظام التحكم الآلي: وضع التحكم: التحكم اللاسلكي (5-10 أمتار)، يتم تجميع زر التشغيل اللاسلكي على الجانب الأيمن من الرافعة الشوكية، بما في ذلك Siemens PLC، العاكس (لوحة التحكم الكاملة للعاكس) أو منتجات ذات جودة مماثلة، منخفضة يتم اختيار المكونات الكهربائية ذات الجهد الكهربي من منتجات Schneider أو منتجات العلامات التجارية ذات الجودة المكافئة، أو صندوق التحكم الكهربائي من الصلب الكربوني، أو المستشعر الكهروضوئي P+F أو OMRON وغيرها من مفاتيح القرب ذات العلامات التجارية ذات الجودة المماثلة، ومستوى الحماية هو IP67؛ الكتل الطرفية مصنوعة من شركة Weidmüller أو العلامات التجارية المماثلة

4. المحطة الهيدروليكية أحادية الزيت: التوصيل الميكانيكي، معدل تدفق الزيت الهيدروليكي 20-30L/min، الضغط 150BAR؛

5. جهاز حماية آخر للرافعة الشوكية: لوح فولاذي كربوني بسماكة 6mm (يخضع للتصميم الفعلي)

6. جميع كابلات الطاقة، وكابلات التحكم، والجسور وأنابيب الخيوط المطلوبة لجميع توصيلات المعدات مصنوعة من كابلات مقاومة للهب، ويتم اختيار كابلات الطاقة للحصول على منتجات ذات علامات تجارية معروفة في الصين؛

7. تعتمد خزانة التحكم الكهربائية خط المدخل السفلي ، والمخرج السفلي، ويتم تركيب جهاز التهوية والعادم، ويتوافق مع مستوى الحماية IP65.

8. قوة المحرك: 5.5KW (تخضع للتصميم الفعلي)

9. حجم لوحة الدفع: الارتفاع 1700 * العرض 1350، شوط الدفع: 1750

10. كفاءة الدفع: 30 تور/ساعة

11. يجب على طالب الناقل تحت الدافع توفير ما يلي:

1) ناقل سلسلة صف مزدوج

2) سرعة خط السلسلة: 16 م/دقيقة

3) الطول: 3500 مم، 2800 مم، العرض: 1320 مم، ارتفاع الناقل: 750 مم.

12. المواد: البلاستيك (تيان زي توه)

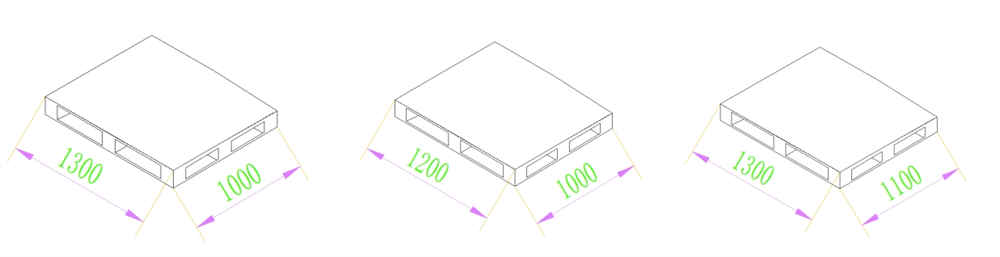

الأبعاد الطول × العرض × الارتفاع: 1300 × 1000 × 150 مم، 1200 × 1000 × 150 مم، 1300 × 1100 × 150 مم

اتجاه الشوكة: 1300/1200 مربع (التقاط الشوكة السفلية، اتجاه الدفع الدافع)

الهيكل: منصة نقالة على الوجهين

وزن الوحدة: 30 كجم

الحاملة: ≥1000kgs

يجب أن يتم تصميم الناقل مع الأخذ في الاعتبار ثلاثة أشكال من المنصات الصلبة، والتي يمكن استخدامها جميعًا بشكل طبيعي في نظام الناقل.
