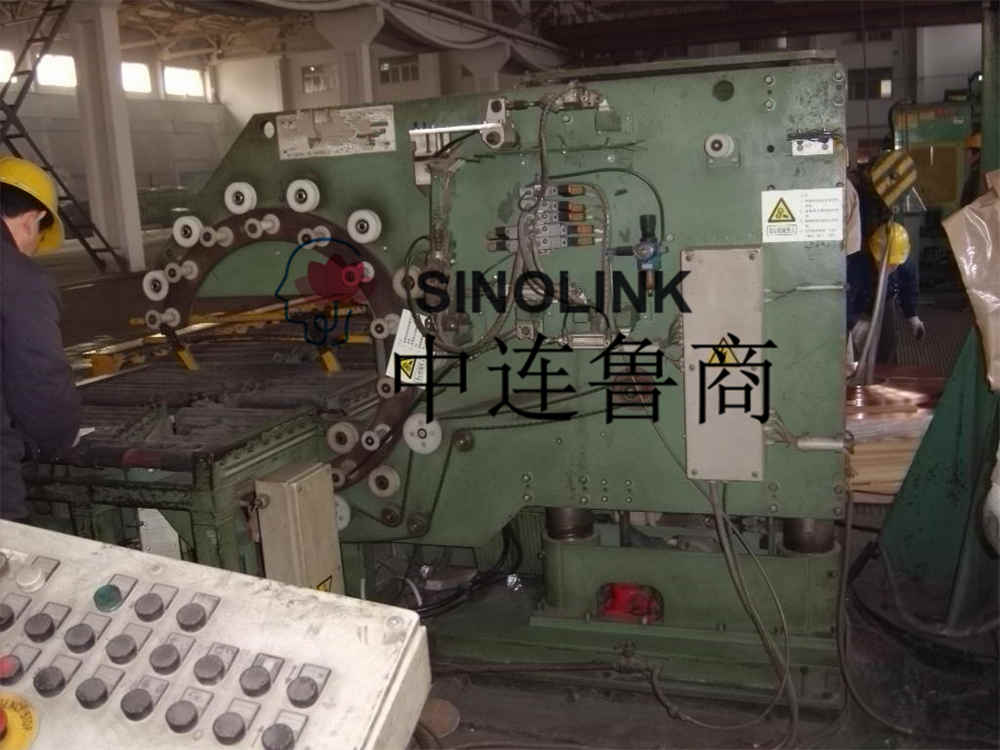

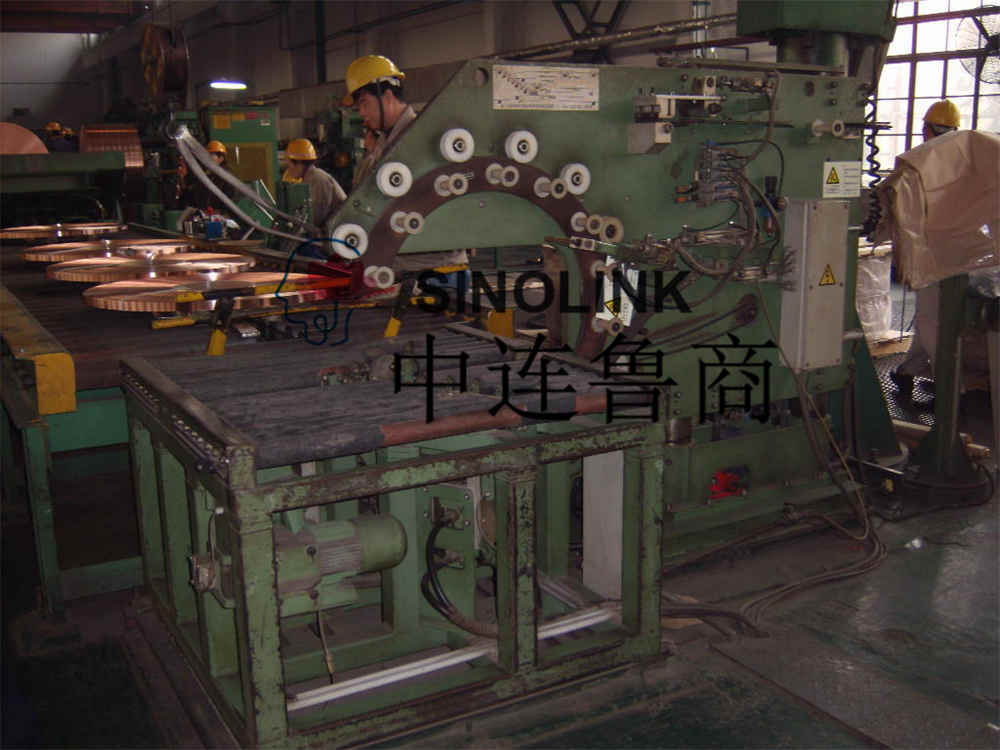

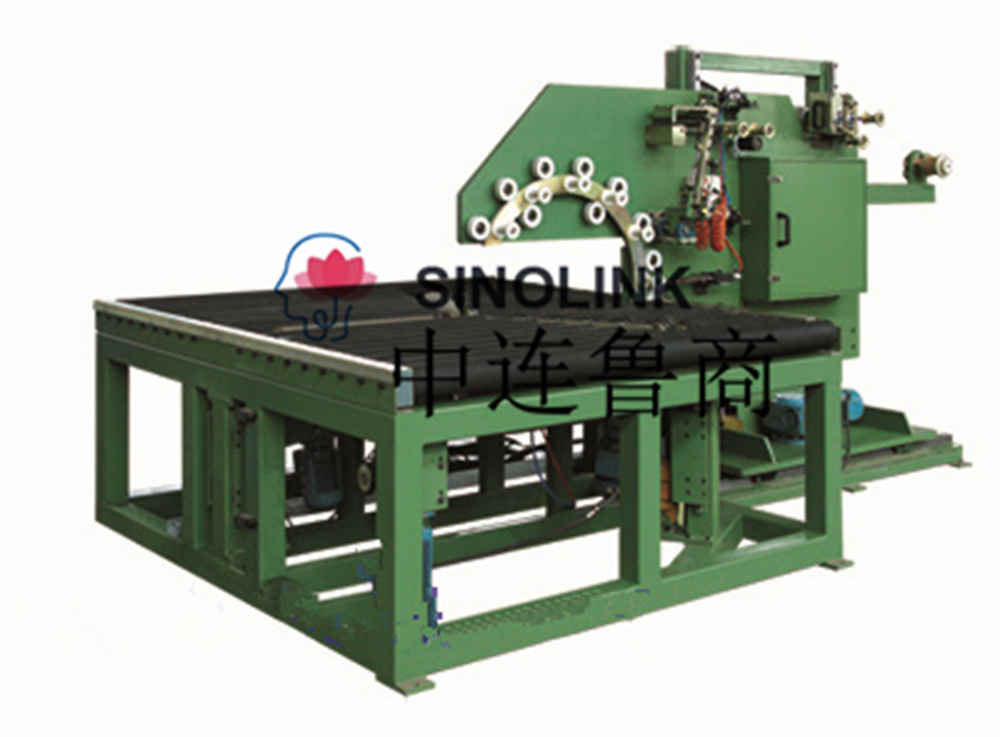

آلة تغليف لف الحلقات الأفقية في الخط

عملية التغليف:

يتم نقل الملف الفولاذي من خلال ناقل الطاقة (المعدات الخاصة بالعميل) ، وقبل الدخول إلى آلة الحلقة ، تنقل الماكينة العلوية مواصفات الملف الفولاذي (بما في ذلك القطر الداخلي والقطر الخارجي والعرض والوزن وما إلى ذلك) للملف الفولاذي إلى نظام التحكم في آلة الحلقة.

يدخل الملف الفولاذي إلى آلة الحلقة من خلال ناقل الطاقة (المملوك للعميل) ، وتقوم آلة الحلقة تلقائيًا بتبديل برنامج التغليف وفقًا لمواصفات الملف الفولاذي التي توفرها الماكينة العلوية ، وتقوم آلة الحلقة تلقائيًا بتعبئة الملف الفولاذي وفقًا لـ العمل الذي حدده البرنامج.

يمكن لجميع الأشرطة الفولاذية أن تقوم بلف الشريط الورقي تلقائيًا ، ويتم إكمال تحميل الورق وكسر الورق تلقائيًا بواسطة الجهاز نفسه ، والتعبئة التلقائية المتعرجة ، ويمكن ضبط عدد لفات الرأس والذيل ، ويمكن ضبط مقدار تراكب اللف في الجزء الأوسط بعد كسر الورق ، يجب ربط الرأس المكسور للشريط الورقي يدويًا بشريط لاصق.

اللف كامل.

استمر في دورة تغليف الملف التالية.

المؤشرات الفنية الاساسية:

مواصفات حزام التعبئة والتغليف الصلب:

القطر الداخلي: Φ250، Φ300، Φ400، Φ500

الحد الأدنى للقطر الخارجي: Φ600

أقصى قطر خارجي: Φ1500

عرض الشريط: 20-200 مم

وزن البكرة: 2000 كجم كحد أقصى لكل لفة.

مواصفات لفة ورق التغليف:

المادة: شريط ورقي

القطر الخارجي؛ φ600mm （ماكس）

العرض: 80 ملم

القطر الداخلي للورق: φ75mm

الحد الأقصى لوزن الأسطوانة بالكامل 5000 كجم

نطاق تسليم آلة تغليف لف الحلقات الأفقية على الخط:

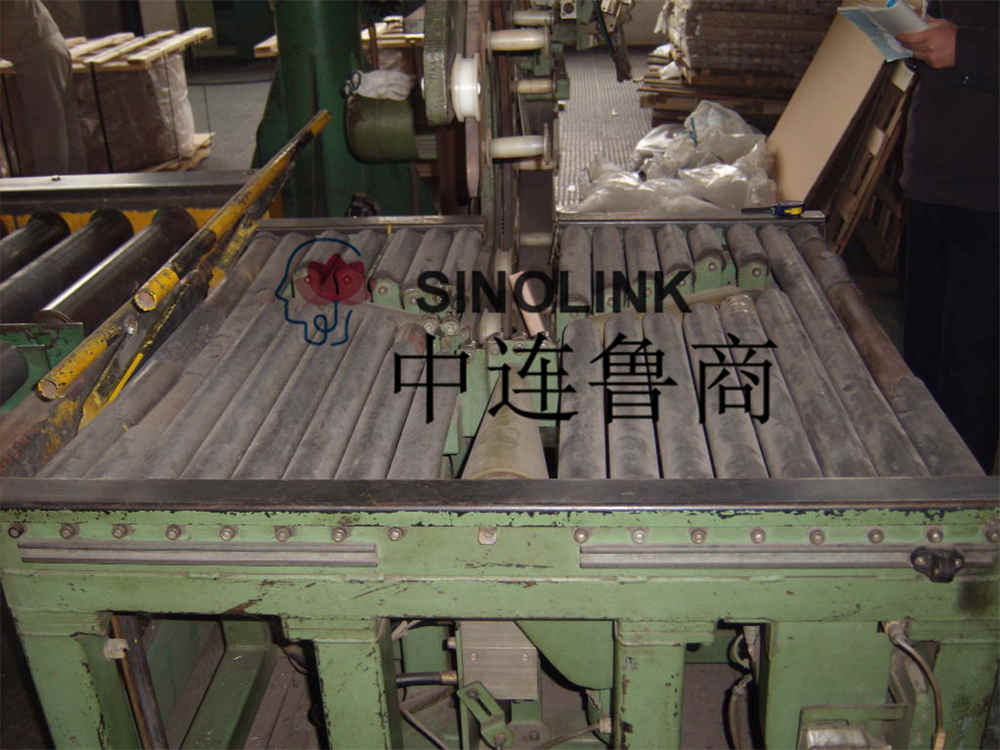

أسطوانة نقل الطاقة: (1 مجموعة)

آلة جسم الحلقة لديها ناقل خاص بها ، والذي يستخدم لنقل لفائف الصلب إلى محطة اللف ونقل لفائف الصلب خارج الجسم الدائري

قطر الأسطوانة: 86 مللي متر

الملعب: 127 ملم

نقل عرض السطح الفعال: 1500 مم

ارتفاع سطح نقل العميل: 800 مم

ارتفاع النقل: 900 مم (تحتاج إلى التنسيق مع المالك لتنفيذ إنشاء غرق المعدات ، والغرق 100 مم ، والمورد لتوفير رسومات الأساس للمعدات)

طول النقل: 1886 مم (هذا الحجم للإشارة ، سيتم توفير رسم حجم المعدات من قبل المورد في غضون أسبوع واحد بعد توقيع العقد)

سرعة نقل أسطوانة نقل الطاقة: 15m / min (تحويل التردد قابل للتعديل)

هناك وظيفة عمل إلى الأمام والعكس

الطاقة: 1.1 كيلو واط

محرك الأقراص المخروطي المهمل: (1 مجموعة)

يتم رفع الملف الفولاذي المستخدم في النقل إلى محطة التعبئة تلقائيًا وينتظر تعبئة آلة جسم الحلقة

عدد البكرات المخروطية: 3

قوة محرك الأسطوانة المخروطية: 3 × 0.25kw

تقوم الأسطوانة المخروطية بتشغيل المحرك لتحويل تنظيم التردد والسرعة.

قطر رأس الأسطوانة المخروطية: 260 مم

مع وظيفة الإخراج التلقائي.

وضع محرك الرفع: طرد هيدروليكي

قوة محرك المحطة الهيدروليكية: 3kw (يتم تحديدها بعد التصميم التفصيلي ، والنظام الهيدروليكي المقدم من قبل المورد)

شوط الرفع: 20 مم

تأكد من أن الصلابة الداعمة لوحدة التباطؤ المستدقة تلبي متطلبات العميل.

سطح الأسطوانة المخروطية مصنوع من مادة البولي يوريثين 90 درجة ، مما يزيد من الاحتكاك ويمنع الانزلاق على المواد المعدنية.

جهاز الأسطوانة المساعدة: (مجموعة واحدة)

يتم استخدامه للمساعدة في المرور السلس للملفات الفولاذية عبر محطة التعبئة

سعة تأرجح الأسطوانة المساعدة 90 درجة

محرك هوائي

آلية الحلقة الدوارة: (1 مجموعة)

يتم استخدامه لدفع دوران مواد التغليف ولف مادة التغليف على سطح الشريط الفولاذي

سرعة الحلقة الدوارة: 80 دورة في الدقيقة (كحد أقصى)

شوط رفع دوار: 300 مللي متر

شوط السفر إلى الأمام والخلف: 80 مم

قوة الجهاز:

محرك الحلقة الدوارة: 1.5Kw

محرك الرفع: 1.1Kw

محرك أفقي متحرك: 0.37 كيلو وات

تتميز حلقة التعبئة بوظيفة تنظيم سرعة تحويل التردد ، والتي يمكن أن تغير تراكب وسرعة مواد التغليف وفقًا لمتطلبات التغليف ، ويمكن رفع الحلقة الدوارة وتحريكها أفقيًا.

آلية حزام التخزين: (1 مجموعة)

للتخزين المسبق لأشرطة الورق ؛

يمكن تغليف اثنين من مواد التعبئة والتغليف ؛

لديها وظيفة التخزين المسبق لشريط ورق التغليف ، ومجهزة بصندوق حزام تخزين لضمان إحكام تغليف الملف ؛

حامل الشريط الورقي مبلل ومشدود ميكانيكيًا.

جهاز كسر الحزام العلوي الأوتوماتيكي: (1 مجموعة)

يتم استخدامه للتحميل الأوتوماتيكي وكسر الحزام لتحقيق أتمتة عملية التغليف ؛

يمكن تعديل شد الحزام الورقي ، ويمكن تعديل قوة الشد من خلال الحزام والربيع والمسمار ؛

كسر أوتوماتيكي للحزام في الوضع الهوائي ؛

بعد اكتمال اللف ، يتم قطع الشريط الورقي تلقائيًا وتثبيته على الشريط الورقي ؛

يمكن لجهاز تثبيت الحزام الخاص والتحكم في برنامج الكسر والجزء العلوي أن يحسن بشكل كبير من كفاءة تغليف المعدات.

نظام التحكم: (1 مجموعة)

التحكم في التشغيل التلقائي لمجموعة المعدات بأكملها ؛

تحكم PLC في الجهاز بالكامل ، تنظيم سرعة تحويل تردد المحرك ؛

إنها تعتمد نظام التحكم القابل للبرمجة PLC من سلسلة Siemens Omron ، وتعتمد خزانة تحكم كهربائية مستقلة ، وتم دمج التحكم والتشغيل ، ولها وظائف قوية ؛

تحكم بشاشة تعمل باللمس ، قوي ، قادر على تخزين برامج تغليف مختلفة بمواصفات مختلفة للسلع ، والتبديل تلقائيًا وفقًا لمواصفات حزام الفولاذ التي يوفرها الكمبيوتر المضيف ، والرياح تلقائيًا ؛

يحسب مشفر أسطوانة ناقل الطاقة والمواضع لضمان دقة تحديد موضع حزام النقل الفولاذي ، والخطأ ± 10 مم (كحد أقصى) ؛

يمكنه عرض حالة العمل في الوقت الحقيقي ، ولديه وظيفة إنذار الخطأ التلقائي ، ولديه جهاز حماية سلسلة الأمان ؛

يمكنها ضبط القطر الخارجي والقطر الداخلي والعرض وسرعة التغليف والمعلمات الأخرى للحزام الصلب للتغليف المتعرج ؛

يمكن توسيط المحور الدوار تلقائيًا بالنسبة إلى الحزام الفولاذي المعبأ وفقًا لحجم الحزام الفولاذي ؛

لها وظيفة ضبط درجة التداخل والتوتر لشريط ورق التغليف ، ويكون التوتر ثابتًا أثناء عملية اللف ، ويمكنه ضمان بقاء ورق التغليف مسطحًا بعد لفه دون سحب أو تجعد.

متطلبات اخرى:

1. وسط الطاقة:

مزود الطاقة: AC380V / 5Kw / 50Hz

متطلبات الإمداد الجوي:

ضغط الهواء المضغوط: 0.4-0.6 ميجا باسكال

إستهلاك الهواء: 0.06Nm³ / h

يتم توصيل مصدر الهواء من قبل المشتري بصمام الإغلاق خارج صندوق التحكم الهوائي.

2. المعلومات المقدمة:

يتم توفير رسم حجم تركيب المعدات في غضون أسبوع واحد بعد توقيع العقد (بما في ذلك موقع تركيب صندوق التحكم في الهواء ، وخزانة التحكم الكهربائية ، والمحطة الهيدروليكية).

دليل التعليمات (بما في ذلك الرسم التخطيطي الكهربائي ، تعليمات الصيانة).

التكوينات الكهربائية الرئيسية لـ:

يأتي مع قائمة بالأجزاء المستهلكة:

خدمات فنية بعد البيع:

تنفذ جميع الآلات مسؤولية ضمان مجانية لمدة عام واحد من تاريخ استلام اختبار التركيب والتشغيل ، وتوفر خدمات فنية وصيانة مدى الحياة. يوفر الخط الساخن لخدمة ما بعد البيع الدعم الفني على مدار 24 ساعة في اليوم ، ويقوم باستكشاف المشكلات الشائعة وإصلاحها في 15 دقيقة. يقدم أخصائيو خدمة ما بعد البيع في جميع أنحاء البلاد للعملاء دعمًا مناسبًا للخدمة الفنية في الموقع في الوقت المناسب.

متطلبات أكثر تفصيلا ، يرجى الاتصال بنا في أي وقت.
