آلة المكبس الهيدروليكية الأوتوماتيكية بالكامل
آلة المكبس الهيدروليكية الأوتوماتيكية بالكامل لـ النفايات الصلبة مثل نفايات الورق أو الكرتون المموج والأغشية وزجاجات المشروبات والألياف وما إلى ذلك.

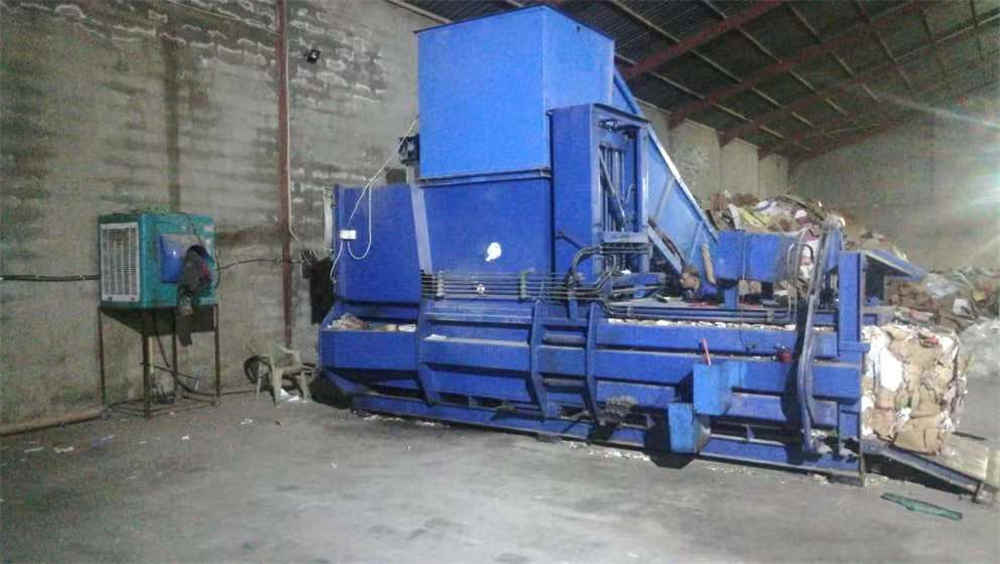

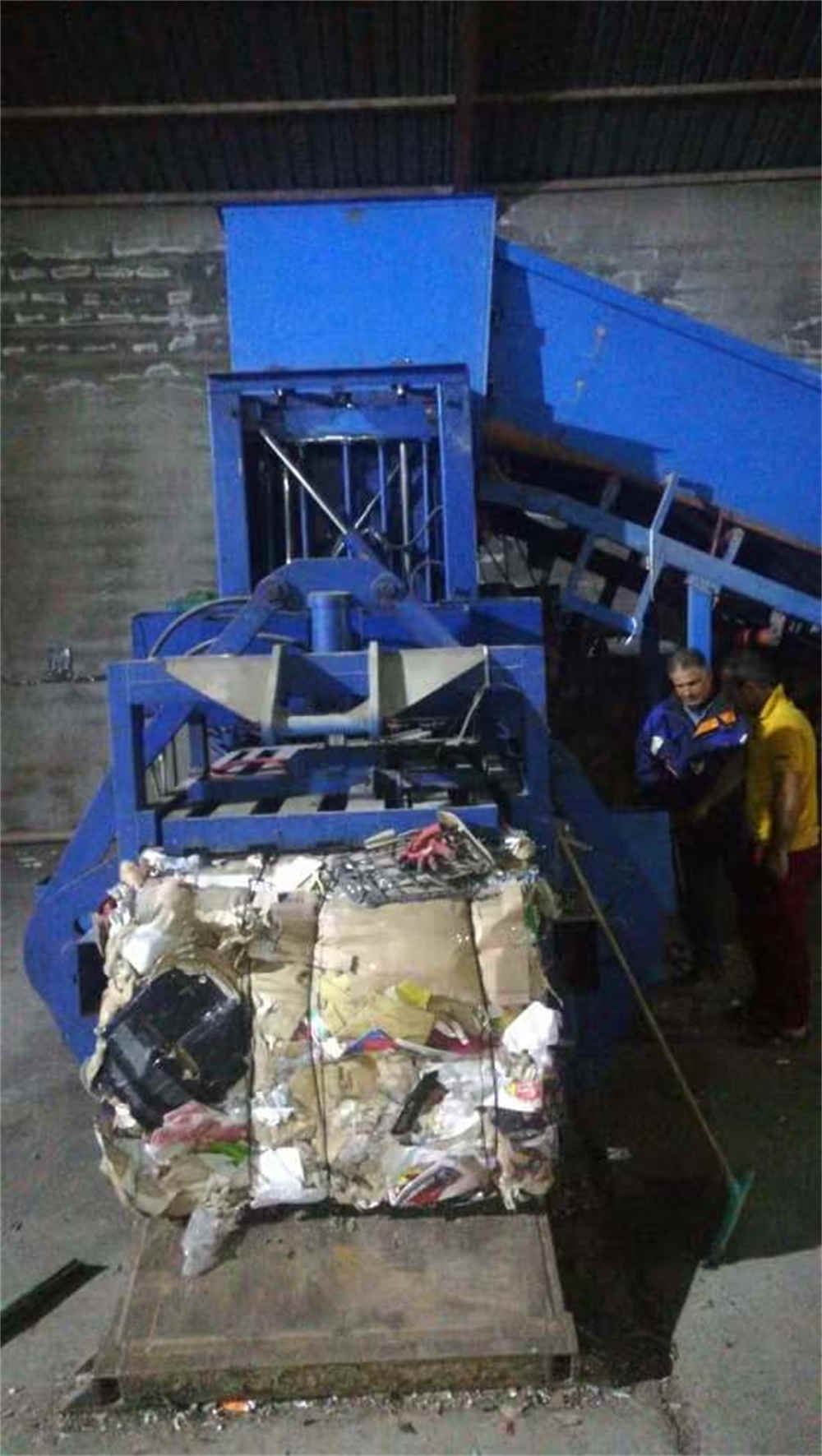

مكبس هيدروليكي أفقي مقوى ، مناسب للكرتون المموج ، الأفلام ، زجاجات المشروبات ، الألياف وصناعات النفايات الصلبة الأخرى. هيكل الجسم الفريد يجعل عملية التعبئة أكثر استقرارًا وكفاءة.
يمكن لنظام التحكم PLC أن يضيف تلقائيًا اكتشاف المواد ، ويمكن ضغط كل مرة مباشرة إلى الواجهة الأمامية ويمكن أيضًا أن يكون الربط اليدوي ، مرة واحدة خارج العبوة والعمليات الأخرى ، يدويًا.
تكتمل العملية.

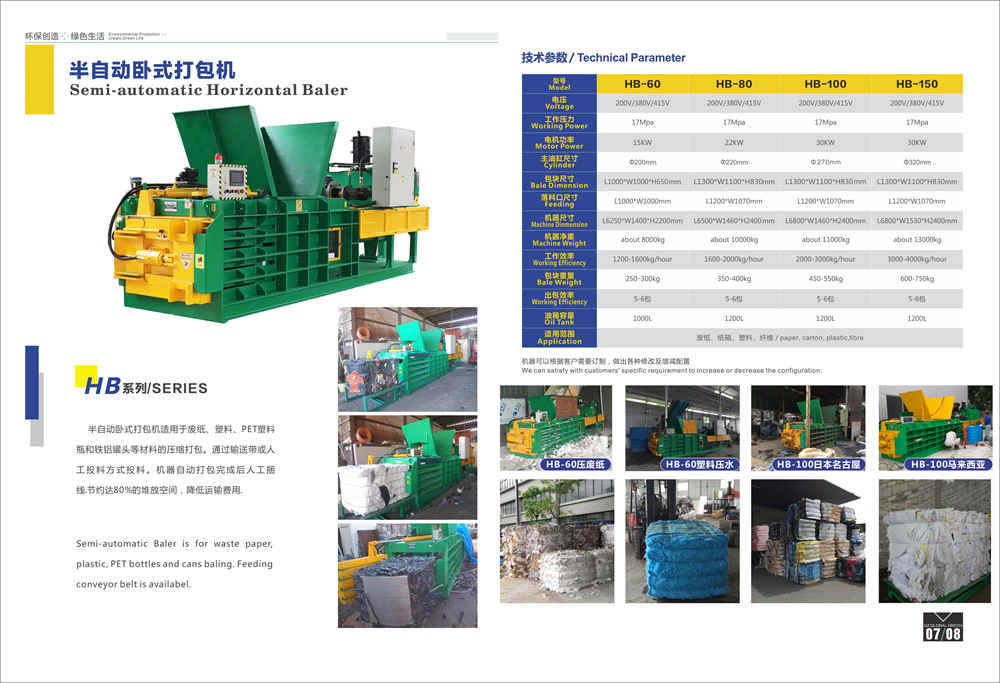

هذا النموذج من الأفقي شبه التلقائي Baler هو تصميم محسن مع أقوى هيكل جسم الآلة. يمكن أن يكون لها أثقل بكثير وشد بالة.
اس . ن |
ف أراميتر N ame & C ontent |
إعادة العلامات |
||||
1 |
اسطوانة الضغط الرئيسية |
نموذج |
220 * 180 |
مسار الرحلة |
2500 |
اسطوانة زيت محلية الصنع |
التوجه الاسمي |
1200 كيلو نيوتن |
الكمية |
حاسب شخصي 1 |
|||
2 |
ضغط عمل النظام الهيدروليكي |
1000 كيلو نيوتن |
||||
3 |
حجم فتحة التغذية |
1100 * 900 * 1800 ملم |
ثلاثة أسلاك |
|||
4 |
مقاس الكتله |
1100 * 850 * L (نطاق الضبط 500-1800) |
||||
5 |
كثافة عبوات الورق |
450 كجم / متر مكعب |
||||
6 |
احتمال الجهاز المضيف |
37KW-4+5.5KW+5.5KW |
||||
7 |
مواصفات طاقة الجهاز |
25 مربع من النحاس الناعم |
||||
8 |
خط التعبئة والتغليف |
12 # سلك صلب (مجمعة 3 أسلاك) |
||||
9 |
كيف تعمل |
يدوي / أوتوماتيكي بالكامل |
||||
10 |
كفاءة الإنتاج |
8 عبوات / ساعة (حول ذلك) |
||||
11 |
PLC وشاشة تعمل باللمس |
دلتا تايوان |
||||
12 |
كتلة المنوع |
الضغط الهيدروليكي Jinan Tiancheng (التطريق المحلي) |
||||
13 |
الصمامات الهيدروليكية |
جميعها تستخدم أبحاث زيت Yuci |
||||
14 |
خط انابيب |
يتم استخدام الأنابيب الفولاذية غير الملحومة ذات الجدران السميكة (المصنوعة في Tianjin) وأنبوب الزيت عالي الضغط معًا |
||||
15 |
نظام التبريد |
تتبنى تبريد المياه (8 مربعات) ، برج التبريد ، خزان المياه ، مضخة فتيلة ذاتية |
||||
16 |
الأجهزة الكهربائية |
شينتاى |
||||
17 |
حجم خزان الوقود |
1.5 متر مكعب (زيت هيدروليكي مملوك للعميل أو ماركة جريت وول أو ماركة كونلون) |
||||
18 |
وزن الجهاز |
حوالي 17 طن |
||||
19 |
مساحة أرضية (L * W * H) |
18.5*3.5*4.2m |
||||
20 |
حجم اللودر |
الطول 10.5 م * العرض 1.6 م |
الحلول التقنية ، التكوين الفني ، مقدمة الأداء
( 1) تكوين المعدات الأساسية:
تعتمد المعدات على نظام برمجة التحكم Mitsubishi PLC المدمج ، والذي يتكون بشكل أساسي من الإطار الرئيسي ، وحاقن الزيت ، وخزان الوقود ، وقادوس التغذية ، وآلة الإبزيم ، ونظام الربط الأوتوماتيكي ، ووحدة التحكم ، ونظام تبريد الماء ، وحزام النقل ؛ طريق النفط سلس ومعقول. يمكنه التغذية تلقائيًا ، والضغط على العبوة ، وربط الخط ، وقطع الخط ، والحزمة وغيرها من الوظائف ، ونقل الطول وعدد البالات بحرية ، وأداء أمان عالي ، وكفاءة تحميل سريع. يقوم محرك تحويل التردد المستخدم في نظام التغذية بضبط سرعة التغذية تلقائيًا في حالة البضائع غير المستوية ويوفر الطاقة والكهرباء.
(2) مؤشرات الجودة الفنية:
01. كثافة التعبئة: 400-450kg / m³ ؛
02. حجم حزمة الضغط: العرض 1100 مم × الارتفاع 900 مم * الطول مم (قابل للتعديل)
03. حجم صندوق العلف: ارتفاع 3.2 * عرض 1.1 * طول 1.8 متر
04. طريقة العمل: المكبس الهيدروليكي الأوتوماتيكي ، آلة التجميع الأوتوماتيكية.
05. آلية التجديل: الترس مغلق بشكل مباشر. (ناقل الحركة المباشر)
06. طريقة الربط: سلك ربط هيدروليكي ، نظام قطع الأسلاك ، عدد الخطوط المجمعة 3.
07. الهيكل السفلي: مسار أسطواني ، مسار بصلب عالي الجودة مقاوم للتآكل 20 مم ، جسم رئيسي مقوى ولوحة سفلية.
08. نظام كيس الدفع: جهاز الأسطوانة ، يقلل المقاومة الميكانيكية للأسطوانة الهيدروليكية الرئيسية للعودة إلى الحركة ، ويحسن بشكل فعال سرعة دفع العبوة.
09. طول عبوة الضغط الثابت: هيكل مشترك بمسار القطار عالي القوة ؛ وطول حزمة التحكم في الموقت.
10. نظام التشحيم: نظام تزييت أوتوماتيكي بالكامل ، يقلل من التآكل الميكانيكي ، يقلل الضوضاء الميكانيكية ، ويجعل العمل الميكانيكي مستقرًا.
11. الاسطوانة الهيدروليكية الرئيسية: تتحمل 220mmstroke 2500mm.
12. يتم رفع الجانبين والجزء العلوي من حزام نقل المواد ، وحماية سياج الأمان المحيط بالمعدات ، ومنصة التشغيل والصيانة الآمنة مطلوبة حول المعدات.
13. مستوى مخرج الكيس مستوي مع الأرض ، والقاع مركب بلوحة منزلقة من الصفيحة الفولاذية.
(3) متطلبات تكوين المعدات:
1. وضع التشغيل: وضع التشغيل التلقائي بالكامل: التغذية التلقائية ، الضغط بالة ، التثبيت ، قطع الأسلاك ، الكبس ، التعبئة ، التعبئة ، إلخ ؛
2. نظام التغذية: الحزام الناقل ذو السلسلة الفولاذية ، سمك ≥ 4mm ، منحدر النقل 30-35 ° ؛ يعتمد جهاز النقل سلسلة عالية المقاومة للتآكل ؛
3. النظام الهيدروليكي: تكوين نظام التبريد لجعل المعدات تعمل بشكل طبيعي عند درجة حرارة أقل من 60 درجة مئوية ؛ يتم استيراد الأختام والأنابيب الهيدروليكية من شركة Texfeng و Goodyear الألمانية من الولايات المتحدة ؛
4. جهاز التغليف: يعتمد الهيكل السفلي على مسار أسطواني ، فولاذ عالي الجودة قابل للاستبدال 12 مم + صفيحة سفلية 16 مم ، هيكل رئيسي مقوى ولوحة سفلية ؛ تعتمد حزمة الضغط الثابت على هيكل مشترك بمسار القطار عالي القوة ؛
5. جهاز الربط: طريقة الربط تعتمد التغليف الهيدروليكي الأوتوماتيكي ، التجميع الأوتوماتيكي لخيوط ضغط الزيت ، 3 أسلاك حديدية (قطر السلك الحديدي يستخدم نطاق 2.8-3.2 مم) ؛ يعتمد قاطع التشكيل على نوع مقص مزدوج ، شفرة قابلة للاستبدال ، شفرة مستوردة ، ضمان لمدة 7-8 سنوات ، سكين شحذ 3 سنوات ؛ آلية التجديل تعتمد شكل الترس والنوع المخرش.
6. التشحيم: نظام التشحيم المركزي الأوتوماتيكي.
تبحث للأمام لاستفسارك في أي وقت.
