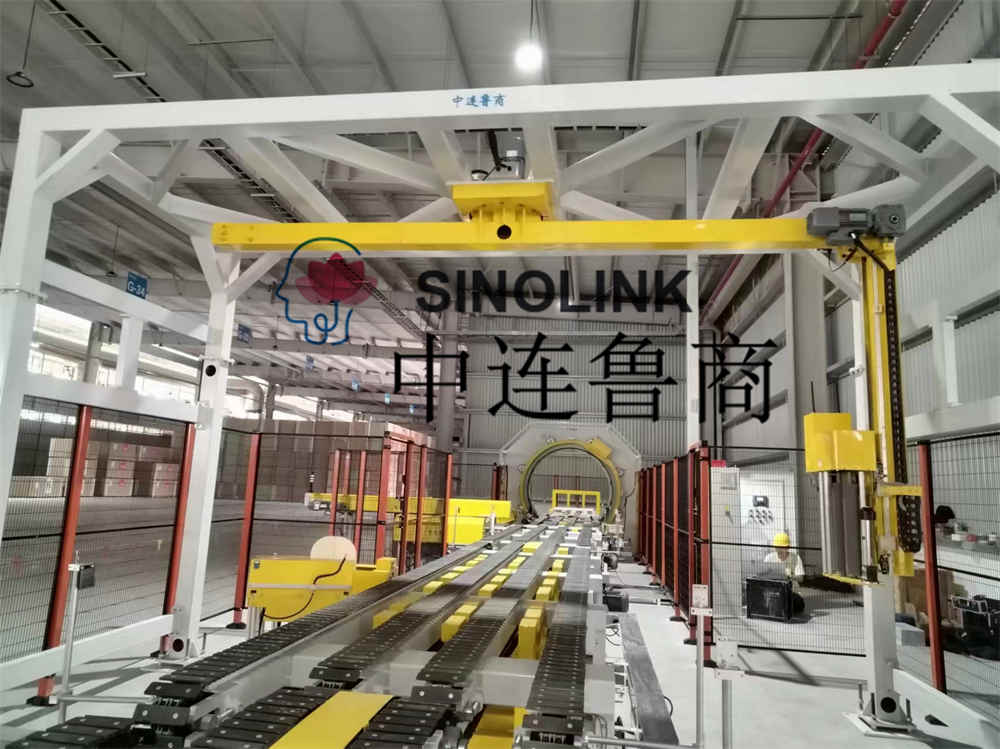

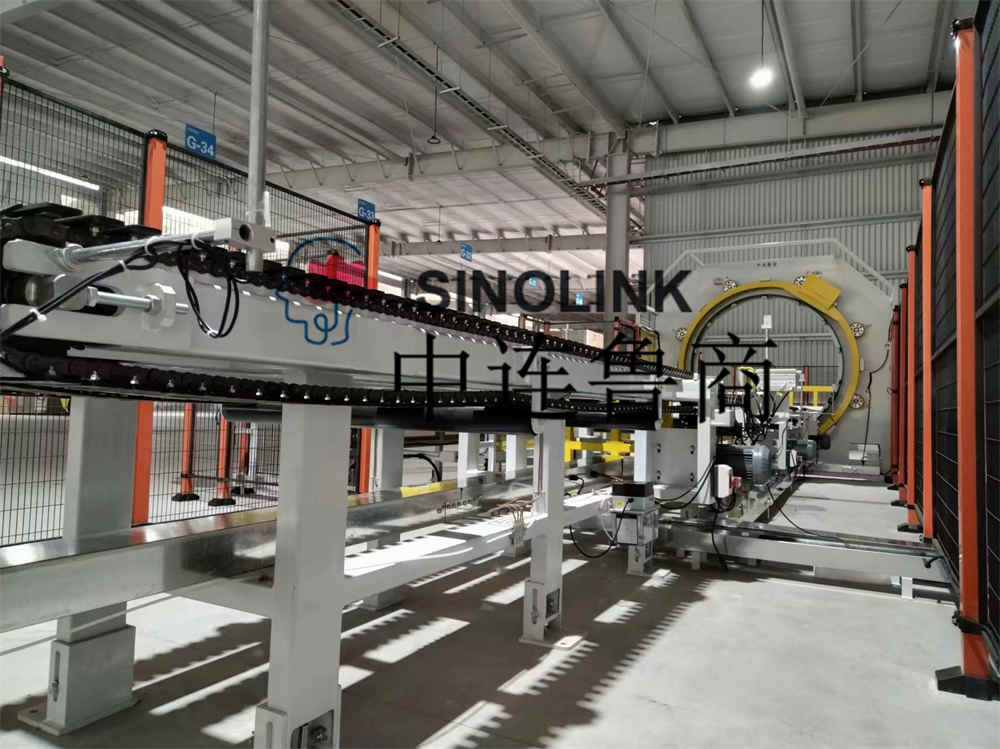

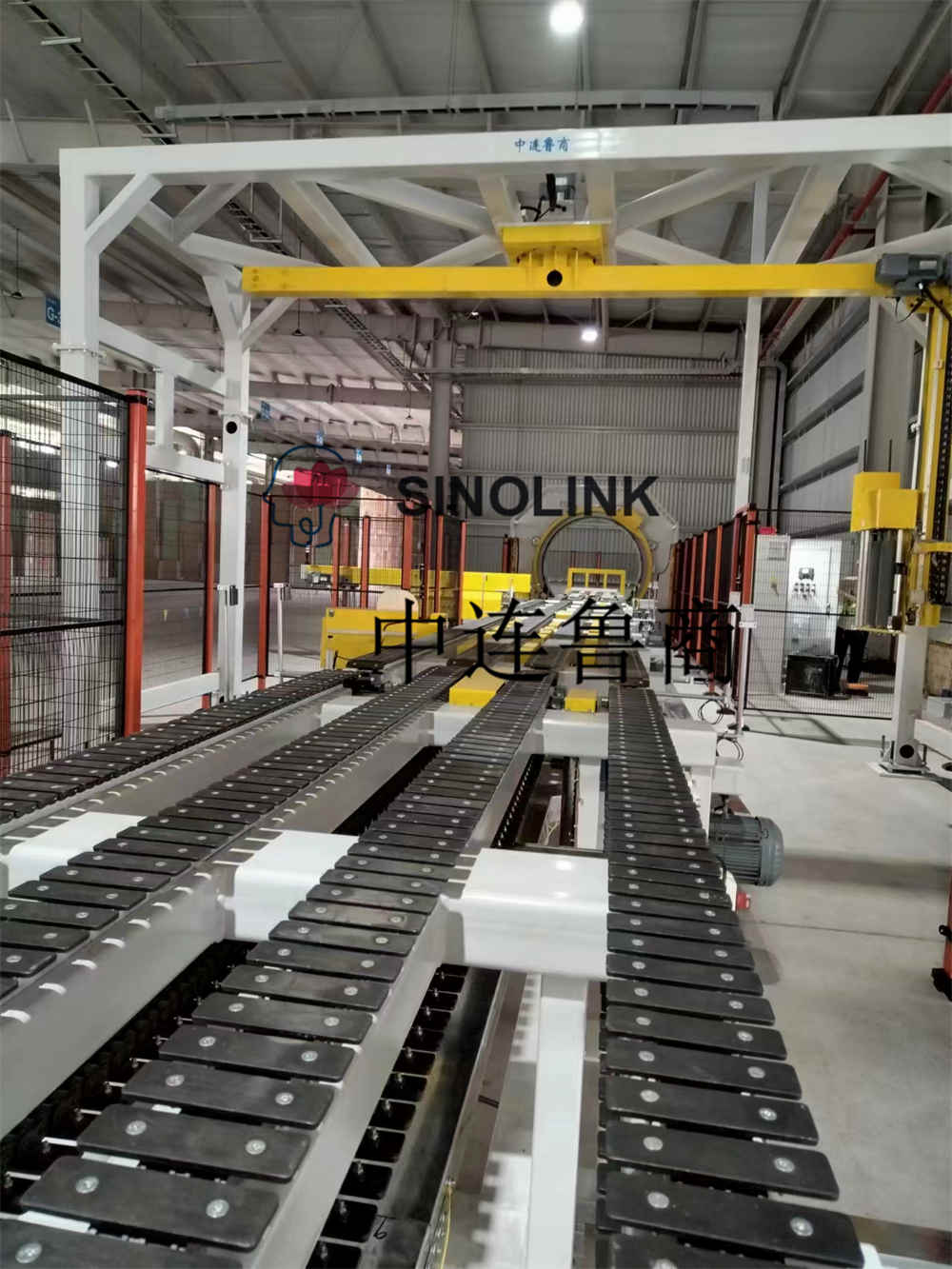

ألواح الجبس (ألواح البناء، الألواح الصناعية، إلخ.) نظام تغليف أوتوماتيكي كامل سداسي الجوانب

ألواح الجبس (ألواح البناء، الألواح الصناعية، إلخ.) نظام تغليف أوتوماتيكي كامل سداسي الجوانب يتم تغليف ألواح الجبس بغلاف خارج الخط:

1. قم بإضافة واقيات الزاوية يدويًا ووضع الملصقات على لوح الجبس، وتأخذ الرافعة الشوكية اللوحة عبر الإنترنت، وتلتف الذراع العمودية المتأرجحة، وتضيف تلقائيًا ساق لوح الجبس، والتغليف الأفقي، وتأخذ الرافعة الشوكية اللوحة دون اتصال.

2. قم بإضافة واقيات الزوايا يدويًا ووضع الملصقات على لوح الجبس، والتعبئة يدويًا، ولوحة الرافعة الشوكية عبر الإنترنت، وإضافة أرجل وتر الجبس تلقائيًا، والتغليف الأفقي، ولوحة الرافعة الشوكية غير متصلة بالإنترنت.

ألواح الجبس (ألواح البناء، الألواح الصناعية، إلخ.) نظام تغليف أوتوماتيكي كامل سداسي الجوانب متطلبات المعدات

5.1 يتم تثبيت الفيلم الحلزوني بعمود قابل للنفخ.

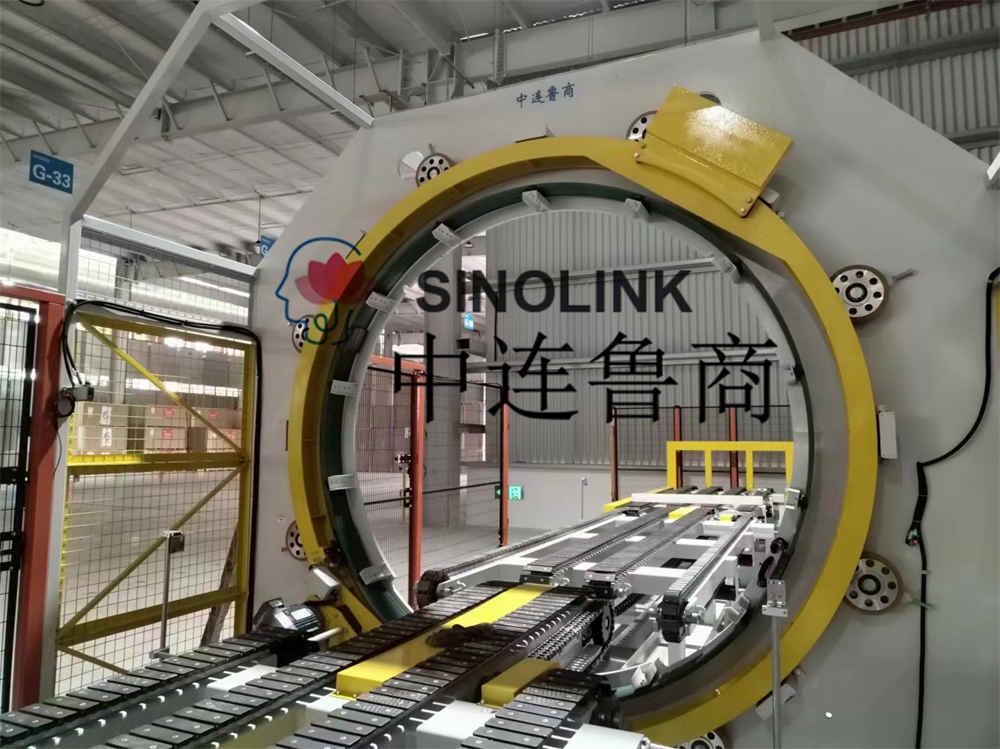

5.2 يعتمد إطار فيلم التمدد العمودي طريقة التمدد المسبق، ويعتمد إطار فيلم اللف الأفقي طريقة تمدد المقاومة، وهو مجهز بعجلات مسننة مع 4 نسب تمدد هي 1.6، 1.8، 2.0 و2.5، ويمكن أن تكون نسبة التمدد لفيلم التمدد يمكن تعديلها عن طريق استبدال الترس، ويتم تصور نسبة التمدد ويتم ضبط العلامة المرئية الخارجية عند استبدال الترس.

5.3 يجب أن تكون قوة شد الفيلم الممتد على العبوة قابلة للتعديل وسهلة الرؤية.

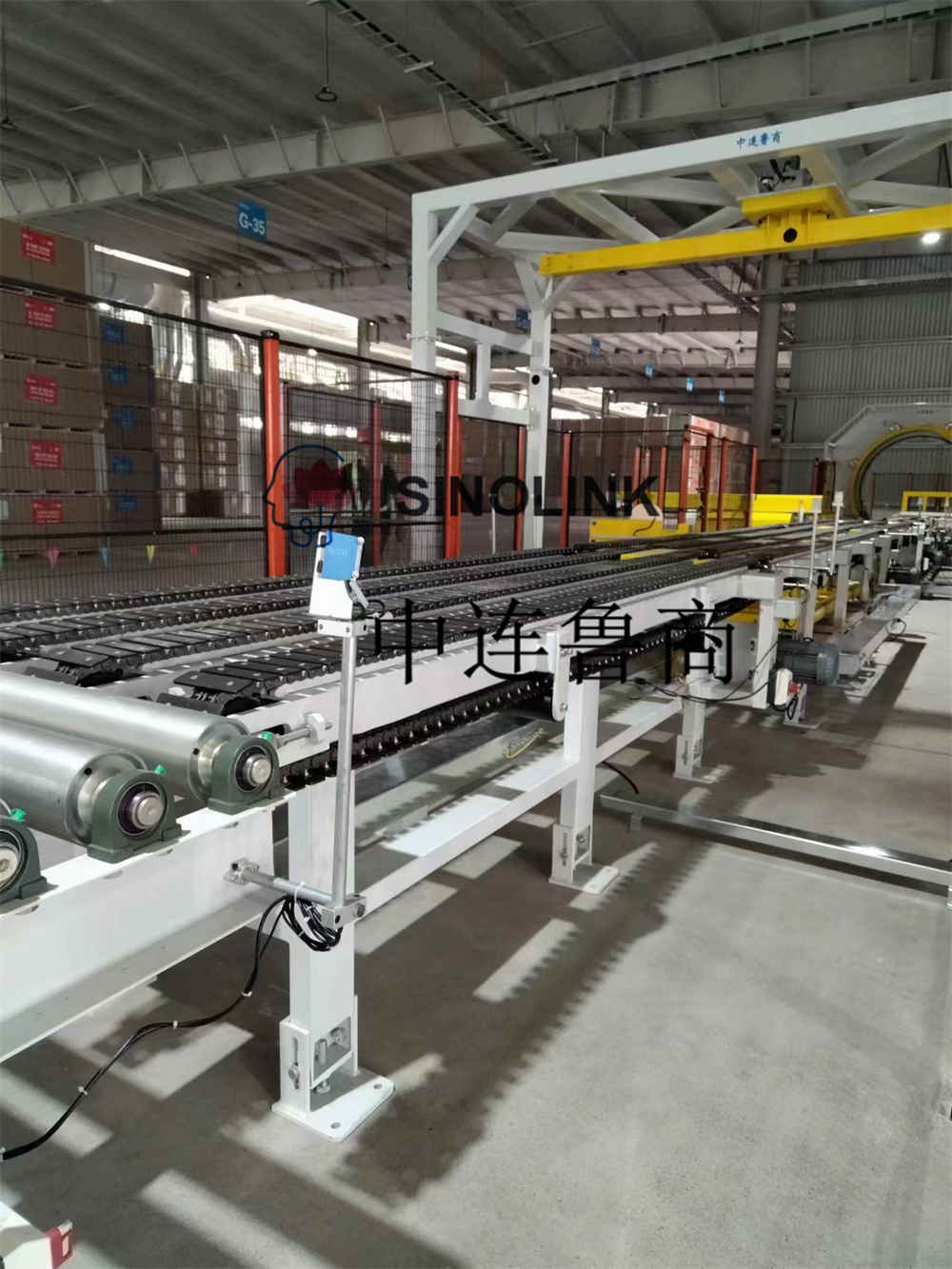

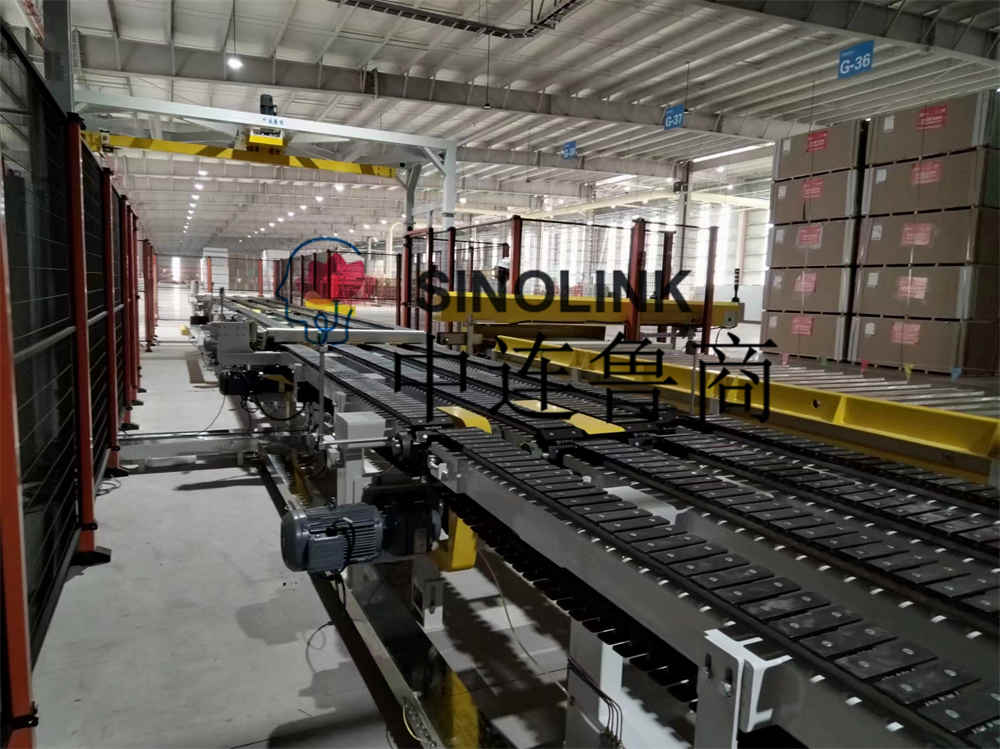

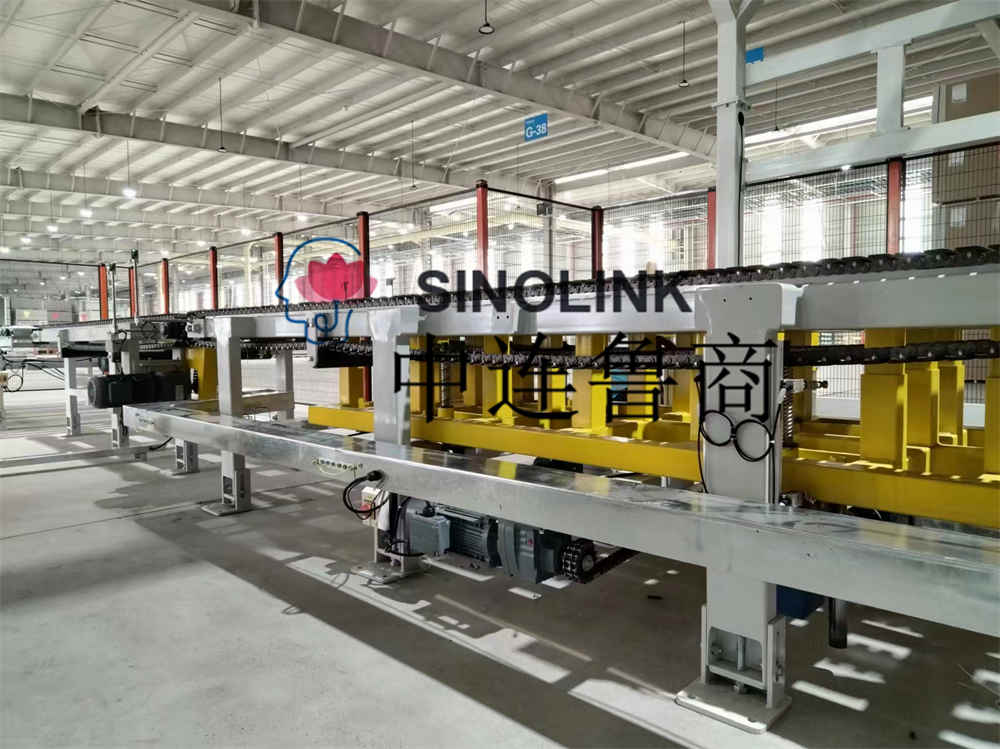

5.4 يستخدم ناقل السلسلة لوحة سلسلة الناقل بعرض 150 مم، ويعتمد انتقال النقل الصفين الأوسطين من امتدادات السلسلة، والتي تكون متداخلة مع امتداد جانبي الناقل للخلف لضمان أن أرجل وسادة الضلع الجبسية سوف لا يمكن الضغط عليها في الفترة الانتقالية. محرك الدفع يكون خارجيًا أفقيًا، وقد تم تصميم غطاء حماية مغلق بالكامل.

5.5 يمكن ضبط موضع ساق لوح الجبس على لوح الجبس حسب الحاجة. على سبيل المثال، يكون مركز وسادات الوتر الجبسية للرأس والذيل 110 مم من الحافة، أو أقل!

5.6 يجب أن تكون محطة اللوحة العلوية مصممة بجهاز توسيط للتغليف.

5.7 يجب تصميم مواضع اللوحة العلوية والسفلية للمعدات باستخدام كتل حدود العجلة وعوارض مضادة للتصادمات ذات أسنان شوكية.

5.8 يجب وضع آلة سلسلة اللف الأفقية بلوح خشبي لتسهيل قيام الأفراد بالوقوف وإجراء الصيانة العليا للمعدات.

5.9 يجب أن يأخذ التصميم الهيكلي للمعدات في الاعتبار تلف لوحة السلسلة في أرجل وسادة الوتر الجبسية، وذلك لتقليل توليد الغبار وتسهيل التنظيف.

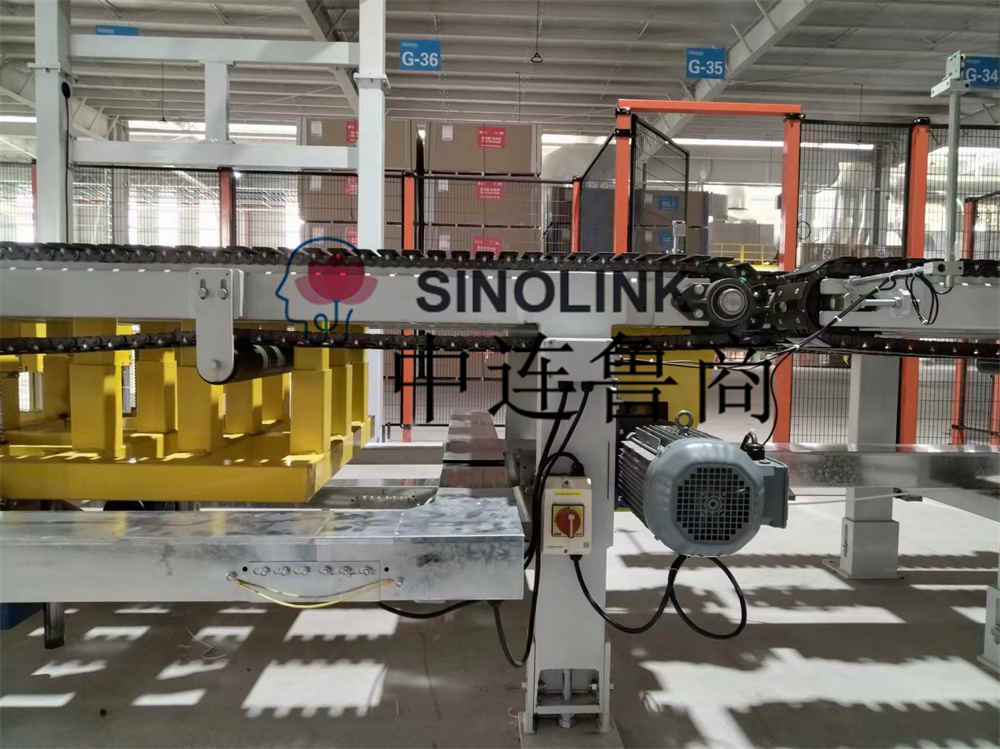

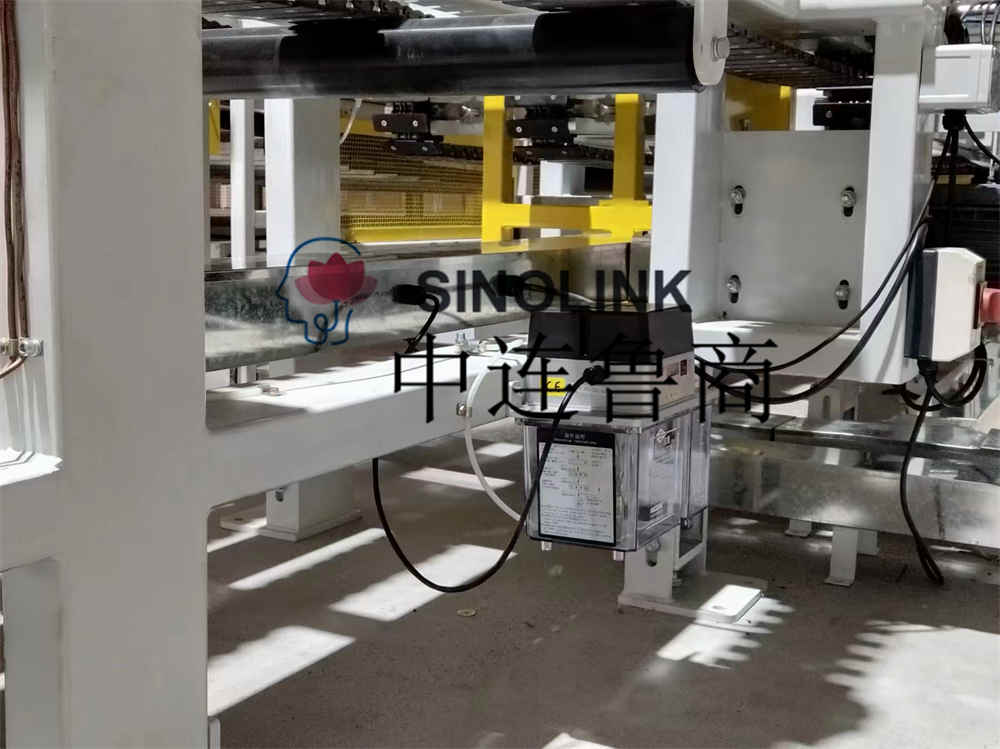

5.10 يجب أن يؤدي تشحيم المعدات بالشحوم إلى توجيه فوهة الشحوم إلى الموضع المناسب لتشغيل الأفراد، ويجب تشحيم السلسلة تلقائيًا بزيت رقيق مركز، ويجب ضبط محرك التروس الخاص بناقل السلسلة خارج المعدات تسهيل الصيانة والصيانة.

5.11 يتم استخدام Siemens PLC للتحكم الكهربائي، مع واجهة اتصال PN، وطاولة التشغيل مجهزة بشاشة تعمل باللمس من Siemens.

5.12 يجب أن يكون النظام مزودًا بأضواء تحذيرية للتشغيل، وأضواء إنذار للخطأ، ومواد تعبئة غير كافية، وأضواء تحذيرية للمستودع ممتلئ، وأجهزة إنذار صوتية.

5.13 قبل بدء تشغيل النظام وعند حدوث الخطأ، يمكنه إرسال مطالبات الصوت والضوء، ويمكن للنظام إيقاف الماكينة في سلاسل، وتشخيص الخطأ وتسجيل معلومات الخطأ.

5.14 من الضروري الدخول بشكل متكرر إلى المنطقة لتركيب ستائر خفيفة، وهناك أضواء مؤشرة للعرض، ويتم تثبيت أسوار واقية قياسية حول المعدات. تم تجهيز شبكة حماية المعدات بوظيفة الإغلاق التلقائي لفتح باب الأمان وفقًا للحاجة، ويلزم إعادة الضبط اليدوي لضمان سلامة وموثوقية تغيير الفيلم وإنتاجه. يجب أن يكون موضع لوحة الرافعة الشوكية مزودًا بوظيفتين: إعادة ضبط مفتاح الحبل وزر إعادة الضبط اليدوي.

5.15 يجب أن تكون جميع مصادر الطاقة (الطاقة الكهربائية، الطاقة الكامنة، الطاقة الميكانيكية، إلخ) مجهزة بأجهزة القفل والتحقق.

5.16 تم تجهيز منتصف وحدة الطاقة مثل المحرك بمفتاح عزل قابل للقفل، وهو مرتب على الجزء الخارجي من سياج الأمان.

5.17 قم بتثبيت أزرار التوقف في حالات الطوارئ في موضع التشغيل بالموقع ومستويات التحميل والتفريغ

5.18 تم تجهيز خزانة التحكم الكهربائية بمفتاح قفل أمان مصدر الطاقة الرئيسي وتقع في مكان يسهل الوصول إليه خارج السياج.

5.19 يتمتع كل محرك بحماية التيار الزائد، ويوجد زر إعادة الضبط على لوحة الخزانة الكهربائية، ويحتوي الزر على شاشة عرض ضوئية لعرض الحالة.

5.20 أثناء تشغيل الجهاز، يتم فتح زر إيقاف الطوارئ أو باب الأمان، وسيتوقف الجهاز عن العمل فورًا، وسيستأنف الجهاز التشغيل عند إعادة ضبط باب الأمان أو توقف الطوارئ.

5.21 عندما يكون تسلسل عملية المعدات أو البرنامج خارج الترتيب، لا يمكن تشغيله تلقائيًا، وبعد تفريغ المعدات يدويًا، يجب ضبط زر إعادة الضبط لاستعادة الحالة الأولية للمعدات ومواصلة التشغيل.

5.22 اضبط شاشة المراقبة على شاشة اللمس لعرض حالة التشغيل لجهاز الاستشعار الموجود في الموقع أو جهاز الأمان.

5.23 عند تغيير المواد، يمكنك استخدام الزر لإعادة ضبط الموضع بزر واحد.

5.24 يجب أن تأخذ المعدات الدوارة للأغشية الممتدة أو جميع المعدات (بما في ذلك الكابلات، والصينية، وما إلى ذلك) في الاعتبار التأريض الفعال، بما في ذلك جسر المعدات أو الشفة أو جزء التوصيل الناعم أو الجزء المتحرك الدوار، لمنع الشرر الكهروستاتيكي أثناء التشغيل.

5.25 يجب تشغيل الجهاز بشكل متكرر أو أن تكون نقطة الصيانة أكثر من 2 متر، ويجب أن تكون مصممة كمنصة دائمة، ويجب أن تكون المنصة مزودة بسياج وقائي بارتفاع 1.1 متر ووظيفة اللوح الأساسي . يجب أن يكون السلم الموجود أعلى وأسفل المنصة مزوداً بقفص إذا زاد ارتفاعه عن 2 متر، كما يجب تركيب باب مضاد للسقوط قابل للارتداد عند مدخل السلم.

5.26 يبلغ عرض أخدود أسنان الشوكة في منتصف ناقل الأسطوانة في موضع اللوحة العلوية 40 سم، وتباعد الترس الداخلي 65 سم.

ألواح الجبس (ألواح البناء، الألواح الصناعية، إلخ.) نظام تغليف أوتوماتيكي كامل سداسي الجوانب تكوين المكون الرئيسي
