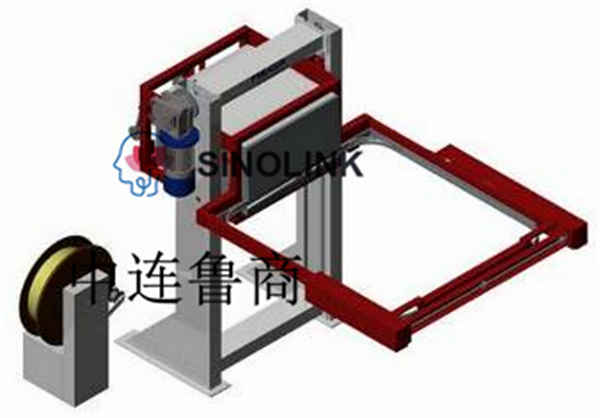

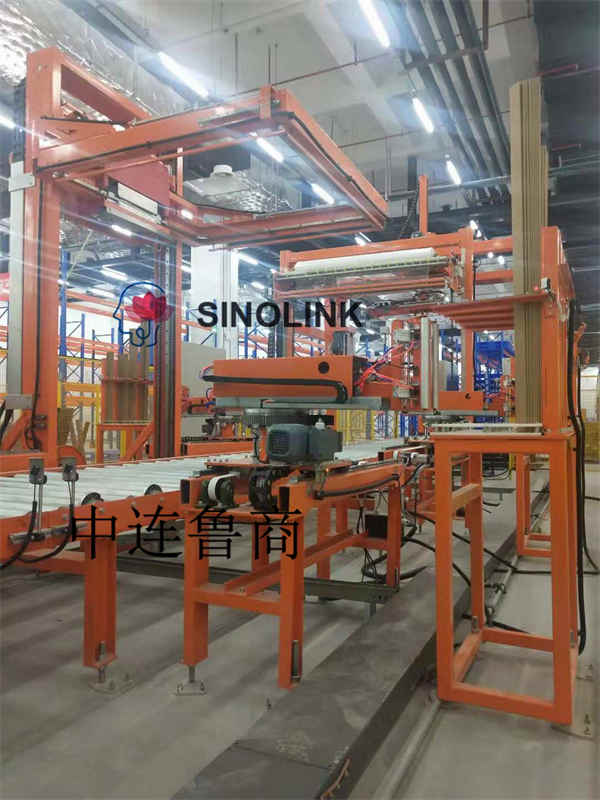

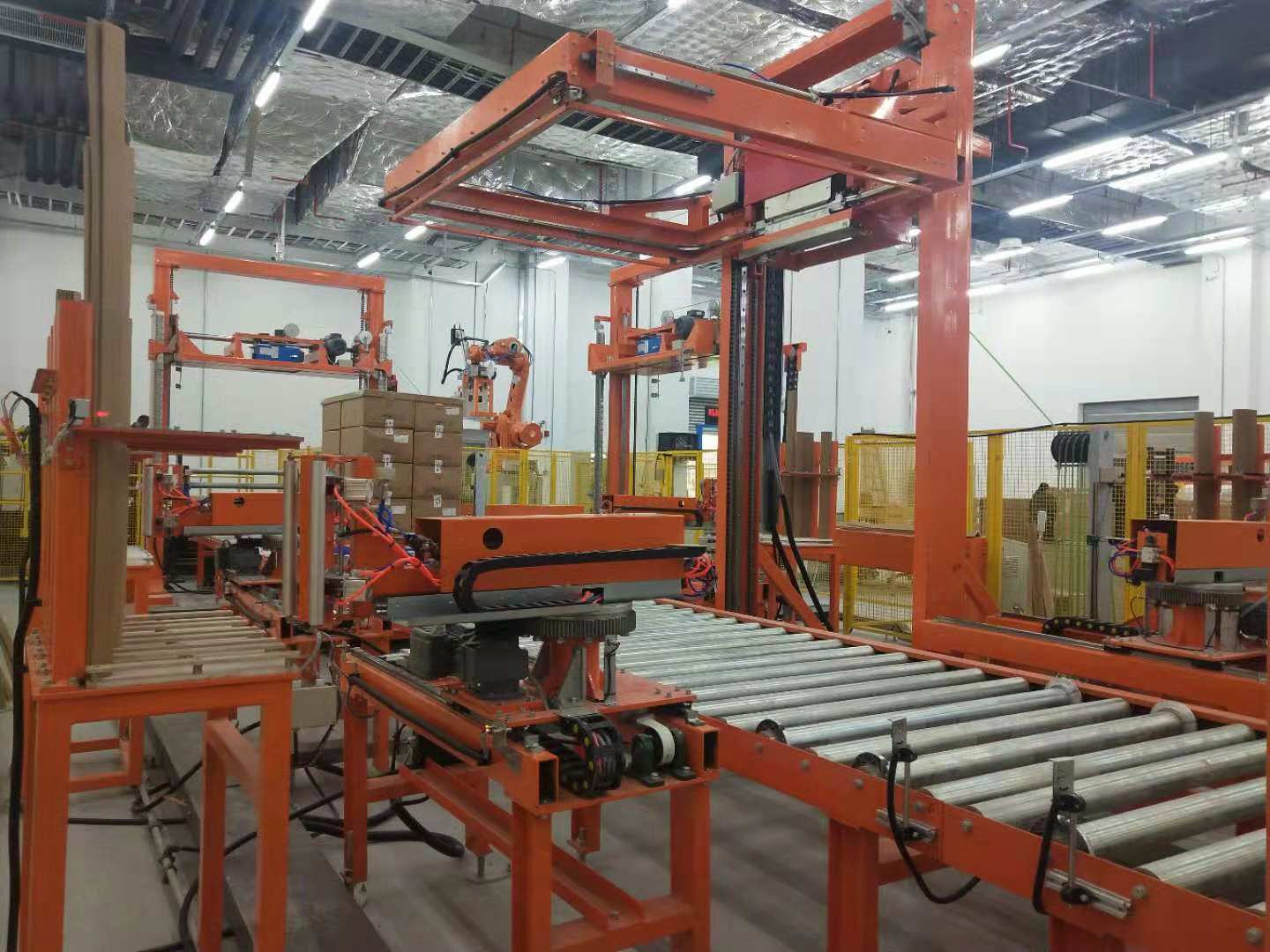

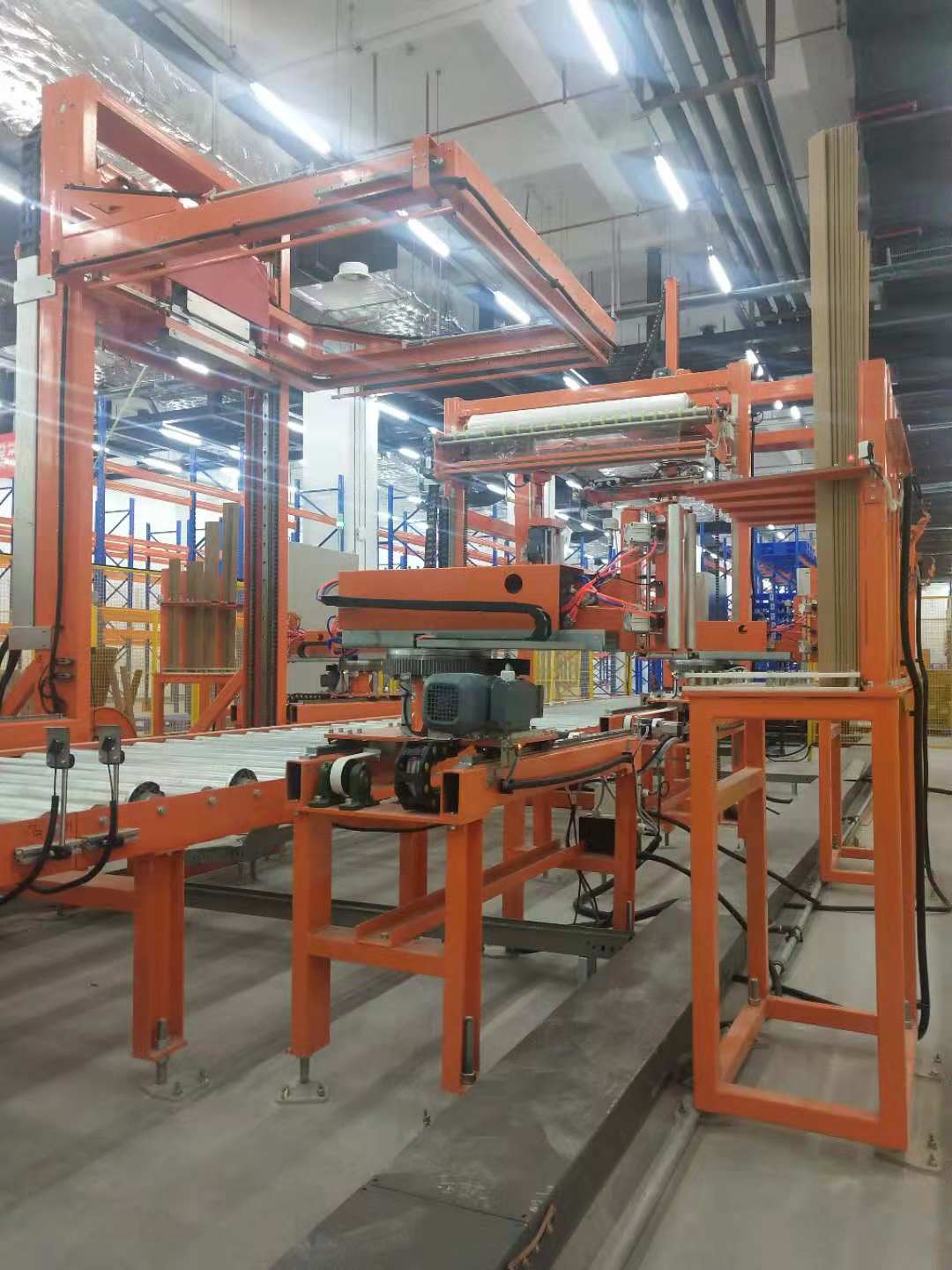

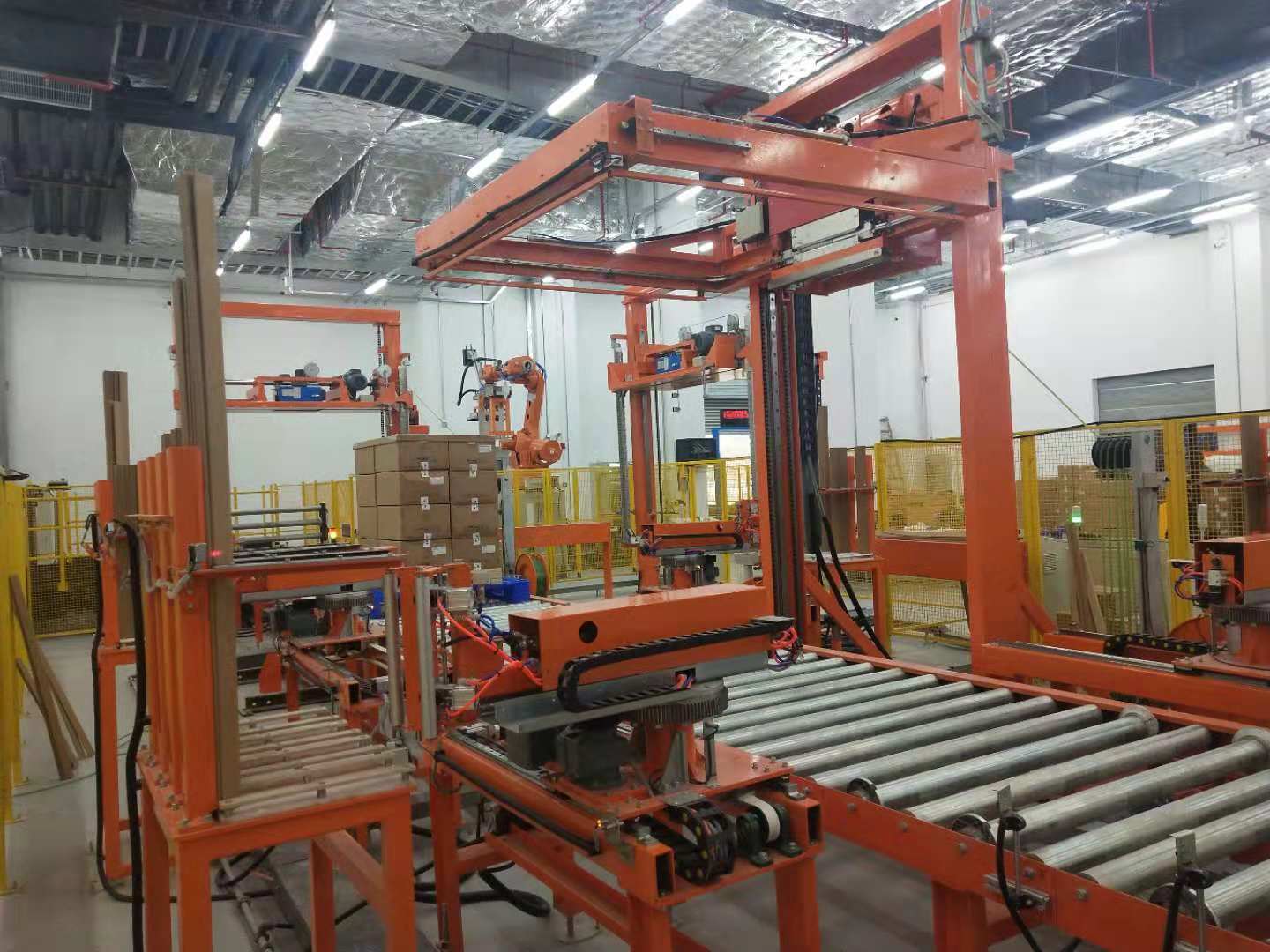

آلة الربط الأفقية الأوتوماتيكية الكاملة لحماية الزاوية الممتدة

ميزات  آلة الربط الأفقية الأوتوماتيكية الكاملة لحماية الزاوية الممتدة

1. هيكل إطار فولاذي لضمان التشغيل المستقر للآلة

2. يعتمد رأس الآلة على التصميم المتكامل لحزام الشد واللحام والقطع الأوتوماتيكي ، وهو مناسب تمامًا لحزام التعبئة

3. يمكن تحريك رأس الماكينة بالقرب من البضائع ثم ربطها بالحزام ، لتجنب تغيير حجم البليت وتكون بعض الفجوات كبيرة جدًا

4. جهاز الكشف الأوتوماتيكي لارتفاع مواد البليت. يتحكم المشفر في موضع الربط الدقيق وفقًا لارتفاعات الختم المختلفة

5. يمكن تعديل قوة الربط ، بحد أقصى 200 كجم (وفقًا لرأس التعبئة ، لحام احتكاك رأس التعبئة)

6. يتحرك الرأس لأعلى ولأسفل بواسطة المحرك والسلسلة

7. تصميم رأس الآلة يضمن توزيع قوة الربط بالتساوي حول البالة

8.1 قوة المحرك في الجزء السفلي من إطار لفة حزام التعبئة ، يمكن حزام التراجع من نوع الطاقة ، وجمع حزام المواد الزائدة ، وتجنب المسح الطويل جدًا

9. الأخاديد كلها مصنوعة من مادة مقاومة للصدأ

10. حزام الربط PET ، عرض الحزام 9-16mm ، سمك 0.5-0.9mm ، عرض الواجهة 27mm

11. حزام التعبئة PP ، عرض الحزام 12 مم ، السماكة 0.6 مم ، البولي بروبلين ، مع 2 متر كمعيار للاختبار ، يجب ألا يتجاوز تفاوت السماكة ± 0.05 مم ، يجب ألا يتجاوز تفاوت العرض ± 0.5 مم ، منحدر الانحراف (حزام الربط مستقيم ، النقطة أ إلى النقطة ب) لا يمكن أن تتجاوز 20 سم ، قوة الشد لا تقل عن 100 كجم ، معدل الانحناء لا يتجاوز 5٪

12. بكرة حزام تعبئة قوة المحرك ، مناسبة لاستخدام القطر الداخلي لأسطوانة الحزام 405 مم ، سمك الأسطوانة 160 مم ، مع قفل ، استبدال الحزام مريح وسريع ، دقيقة أو دقيقتان.

13. يعتمد نظام التحكم الإلكتروني بالكامل التحكم في برنامج Siemens القابل للتحرير ، مع الوضعين اليدوي والأوتوماتيكي

14. شاشة تعمل باللمس Siemens ، واجهة تشغيل صينية / إنجليزية

15. وظيفة جانبية ، لا حزام

16. كشف عرض إنذار خطأ.

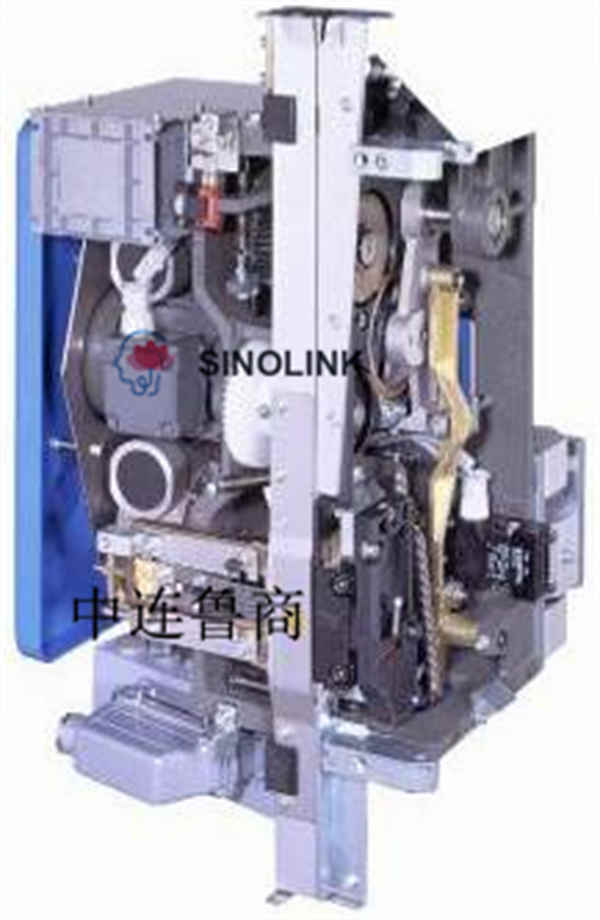

نظام رأس الربط

جهاز الربط ：

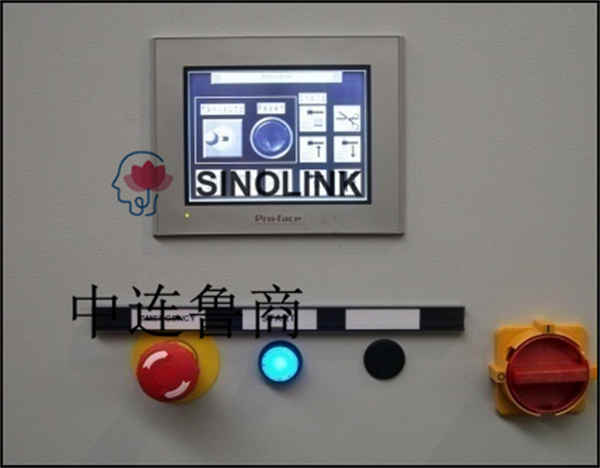

شاشة اللمس:

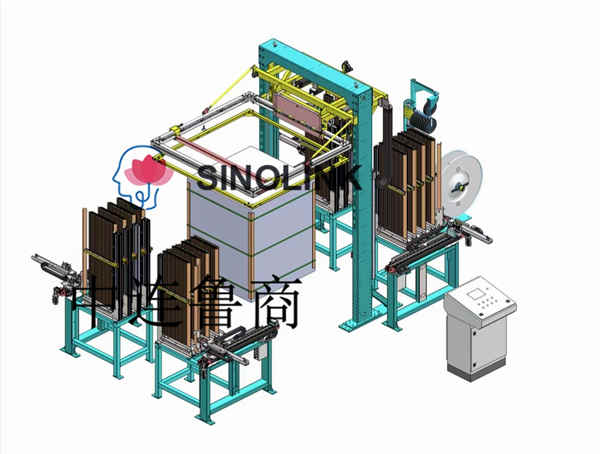

أوصاف آلة حماية الزاوية ：

1. مواصفات حماية ركن الورق: 50 × 50 × 5 مم

2. كمية لا تقل عن 80 عصا حماية زاوية موضوعة في كل ركن من مكتبات الحماية

3. معلمات الآلة

4. كفاءة التغليف: أكمل الحزمة في غضون 3 دقائق (محسوبة وفقًا للحجم الخارجي الأقصى ، بما في ذلك وقت حماية ركن الورق)

5. خط ناقل وضع اللف (مقدم ذاتيًا من قبل الطالب)

6. إجمالي الطاقة: ~ 4KW

7. وزن الآلة: 1000 كجم

8. العمل الجهد: 380VAC / 3 المرحلة 5 سلك / 50 هرتز

9. استهلاك الهواء: 1000 مل / دقيقة

10. ضغط العمل الهوائي: 0.5 ~ 0.7MPa

11. ارتفاع خط الناقل: حسب جانب الطلب

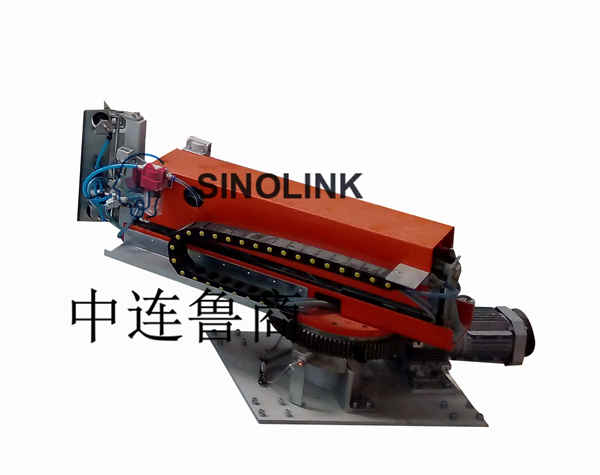

آلية حماية ركن تحرير الورق تلقائيًا (4 مجموعات):

أ. يمكن للآلية اكتشاف وضبط موضع التثبيت تلقائيًا (يتزامن مركز قطعة العمل ومركز دوران آلة اللف بشكل أساسي).

ب. يمكنها الكشف عن هامش حماية زاوية الورق ويمكنها تحقيق التحذير التلقائي ، ومن ثم تجديد حماية ركن الورق يدويًا.

ج. بعد وضع ركن الورق ، يتم محاذاة السطحين المجاورين لحافة قطعة العمل بدون فجوات ، ولا توجد ظاهرة انحراف.

د. يتم تثبيت وتركيب 4 واقيات ركنية للورق عموديًا ، وفقًا للمخطط التخطيطي المقدم من الطالب.

ه. العملية الكاملة لوضع حماية الزاوية الورقية تحقق التشغيل بدون طيار ، والجهاز قيد التشغيل.

F. يوفر الطالب مواصفات حماية ركن الورق للتأكيد ، ويستخدم السطح السفلي كمرجع عند وضع حماية ركن الورق.

ز. التحكم في محرك سيرفو ، أكثر دقة

ح. نظرًا لوجود أربعة ارتفاعات للبضائع المنقولة على جانب الطلب ، فمن الضروري أن يرتدي كل واقي زاوية أربعة صوامع حماية الزاوية ، ويجب أن يكون لنظام التحكم في آلة حماية الزاوية وظيفة اتصال ، وبعد إصدار جانب الطلب المواصفات المكدسة بالنسبة للمورد ، تلتقط آلة حماية الزاوية تلقائيًا المواصفات المقابلة لحماية الزاوية من أجل التنسيب

مزيد من المعلومات ، يرجى الاتصال بنا في أي وقت. يمكننا التصميم وفقًا لمتطلباتك.
