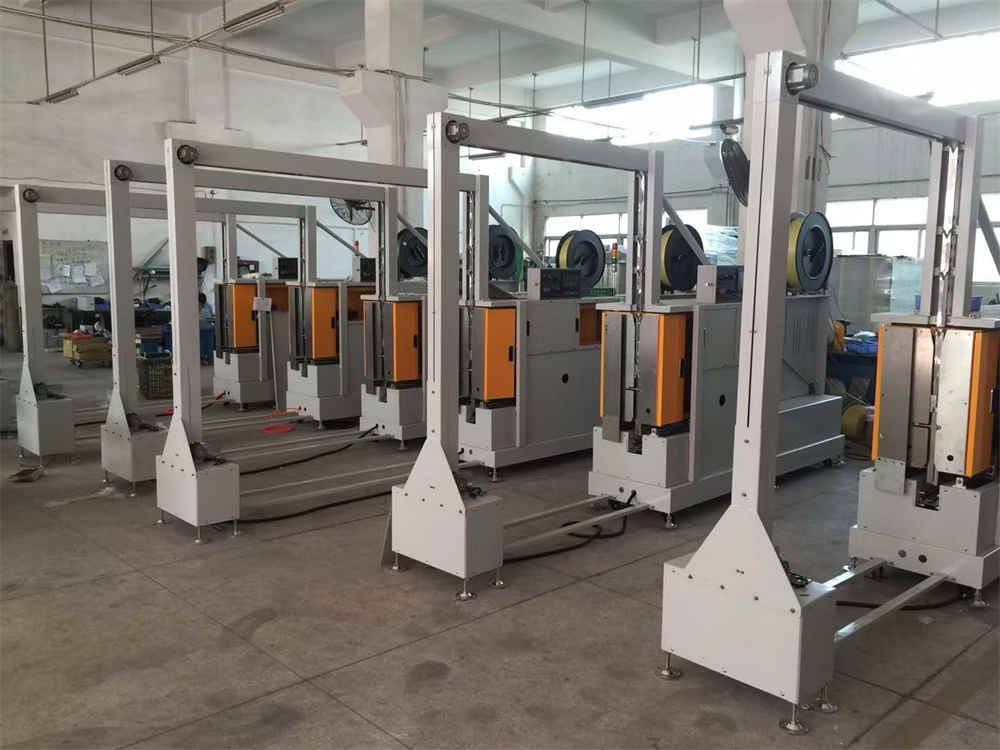

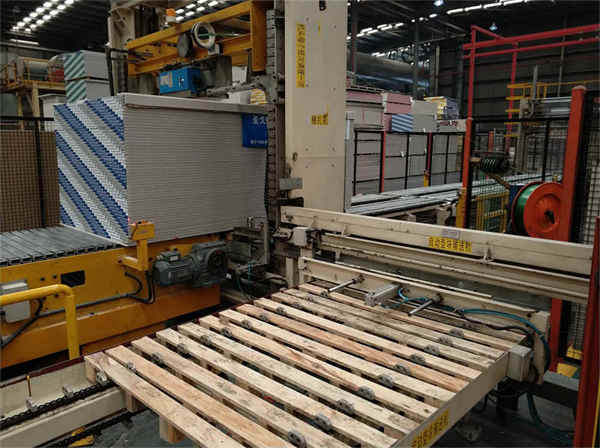

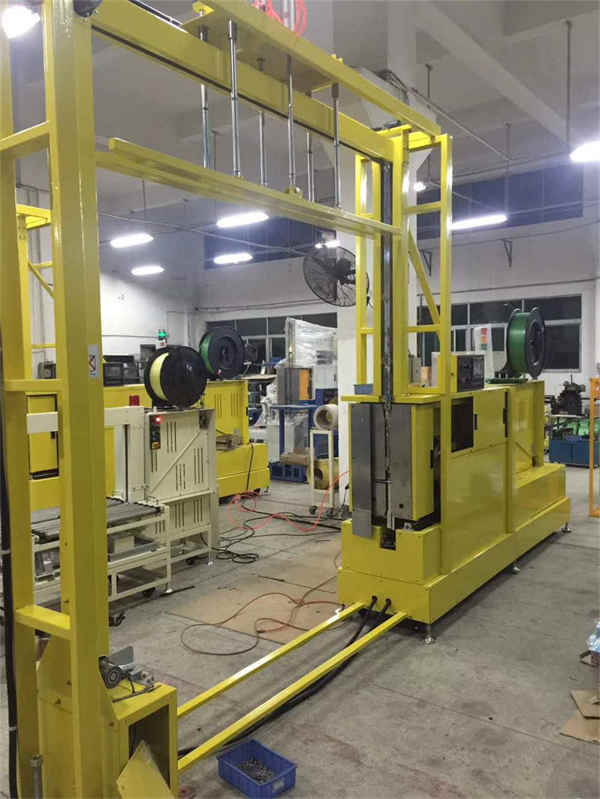

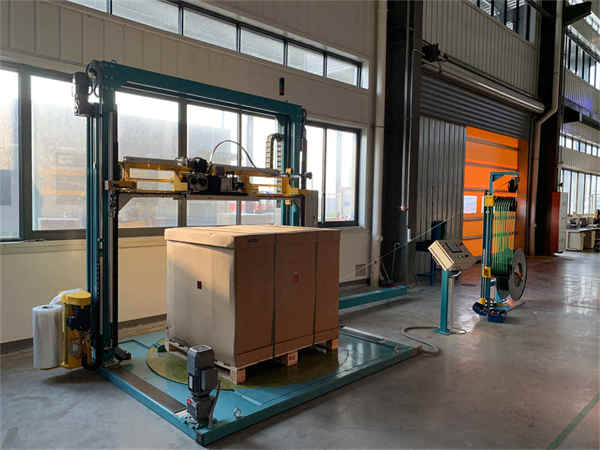

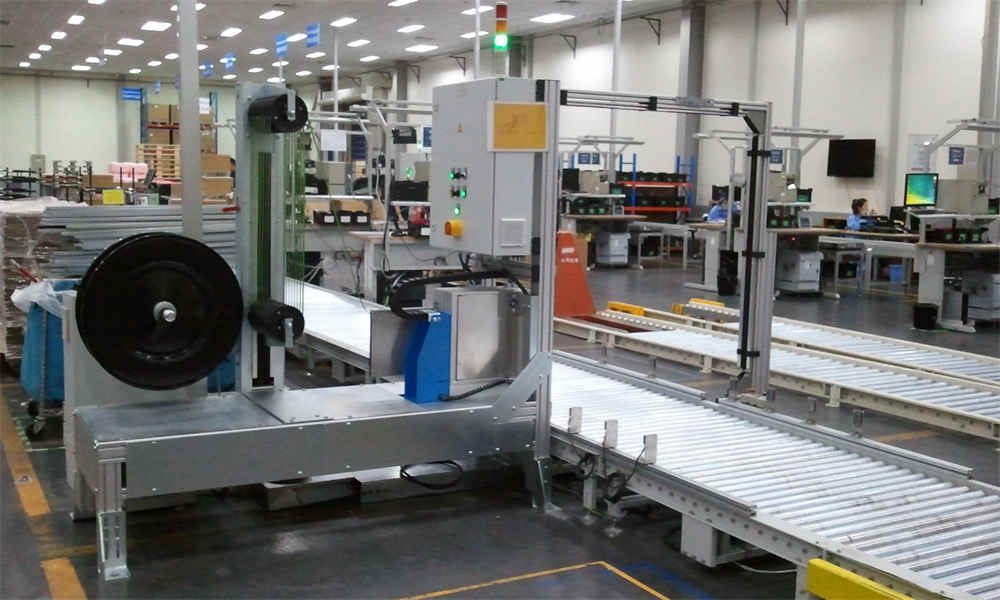

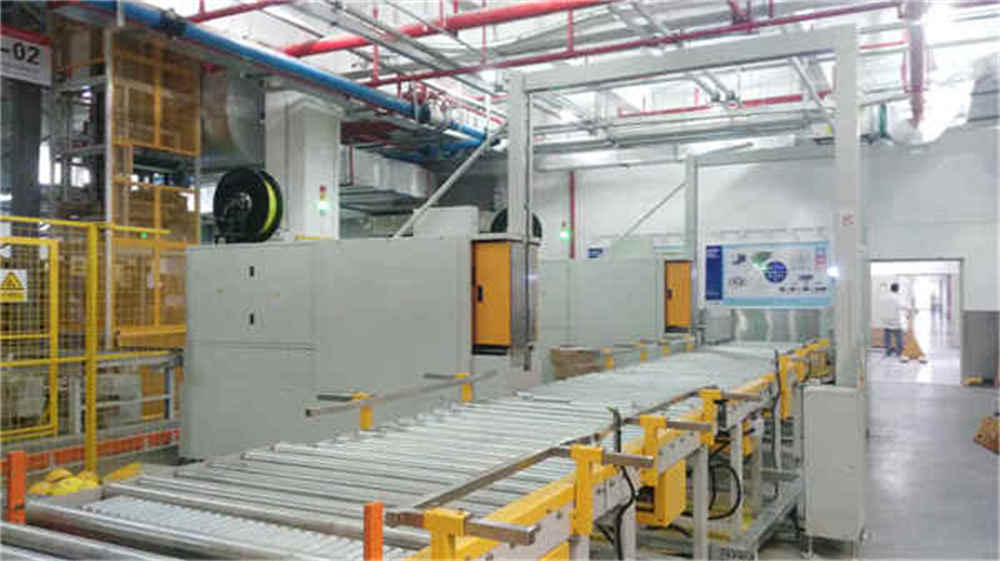

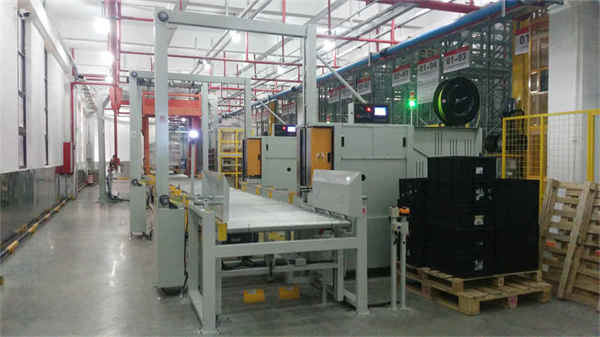

شرائط البليت العمودية الأوتوماتيكية الكاملة

الربط العمودي بأحزمة 2 × 0 من المنصات

أبعاد الحمل بما في ذلك البليت (الطول × العرض × الارتفاع): 1200 ~ 2280 مم طول × 1200-2000 مم عرض ×  650 ~ 2200 مم H (يجب فحصها وتأكيدها).

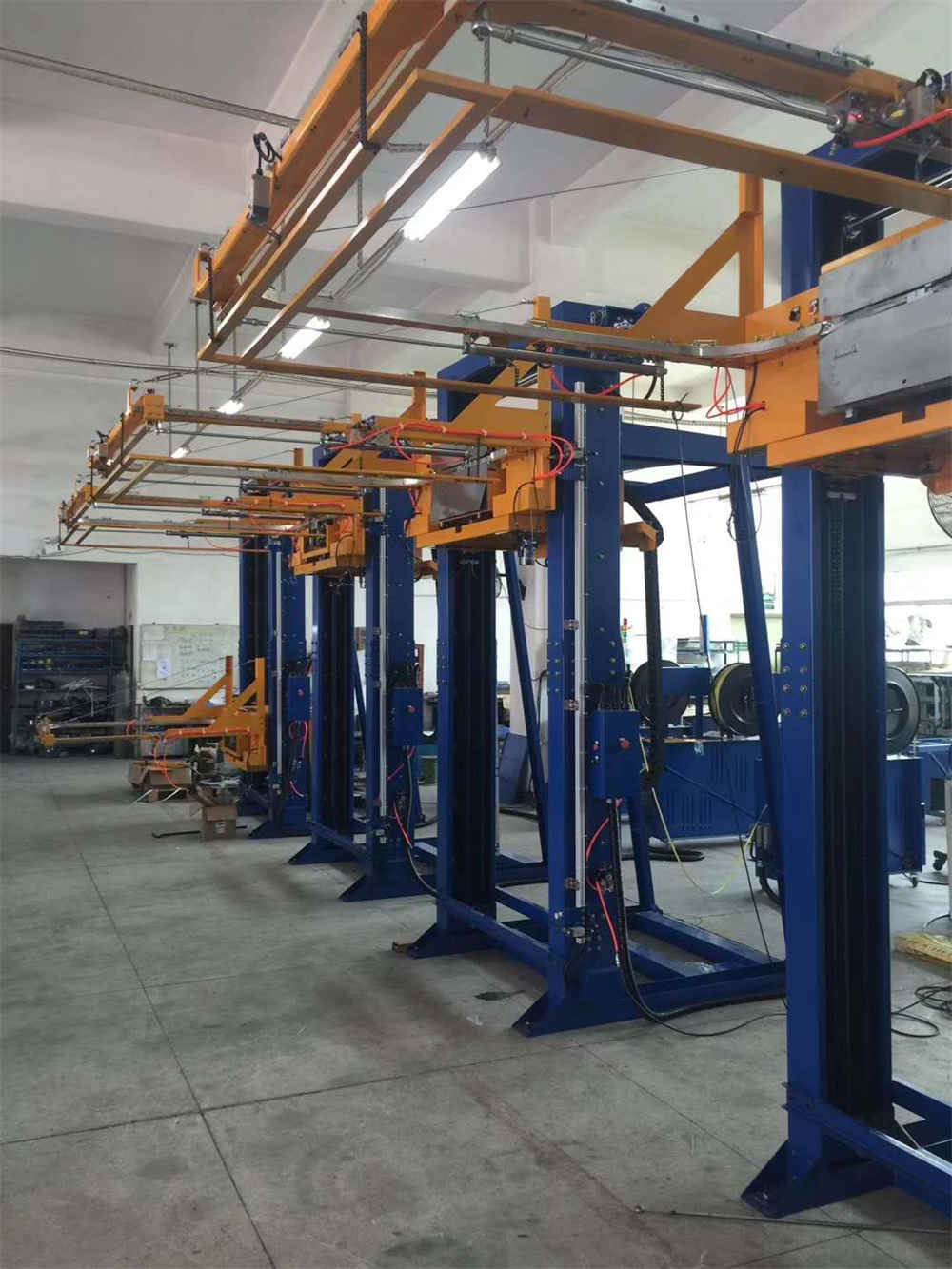

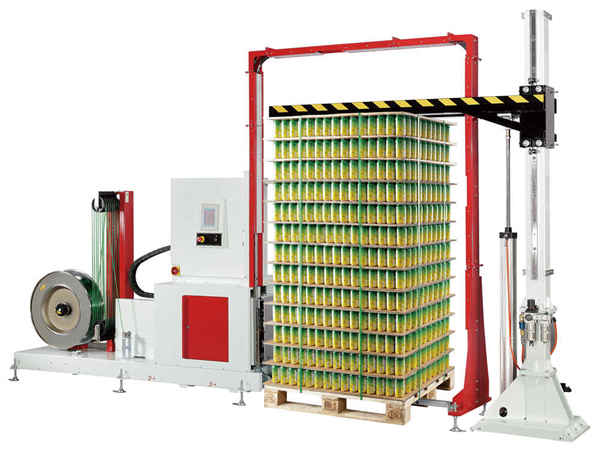

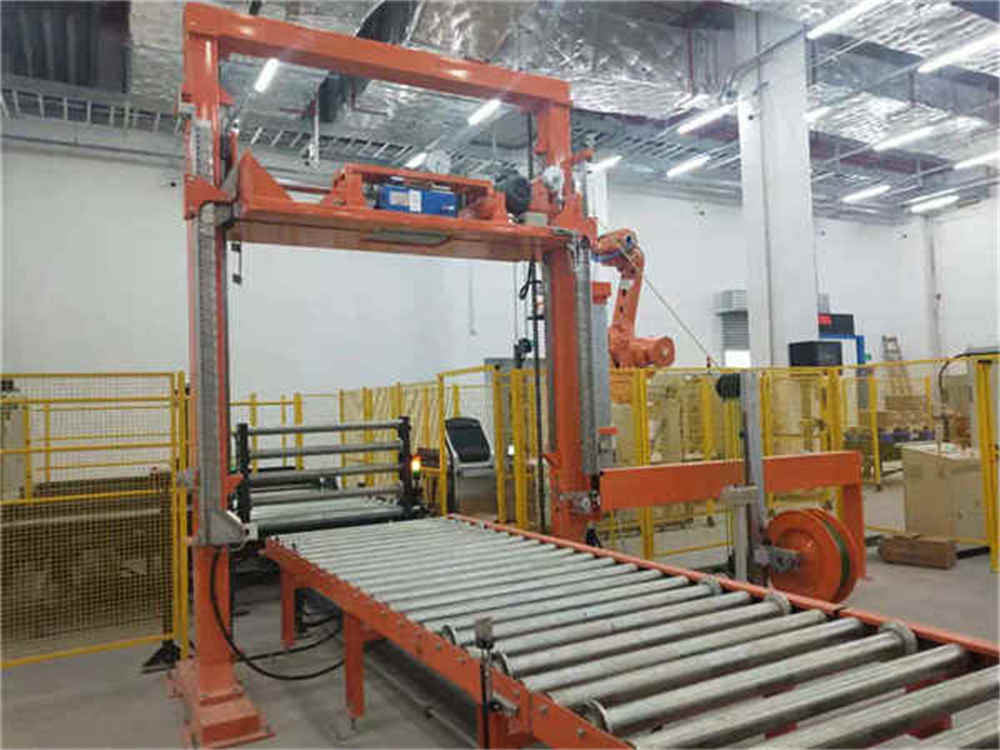

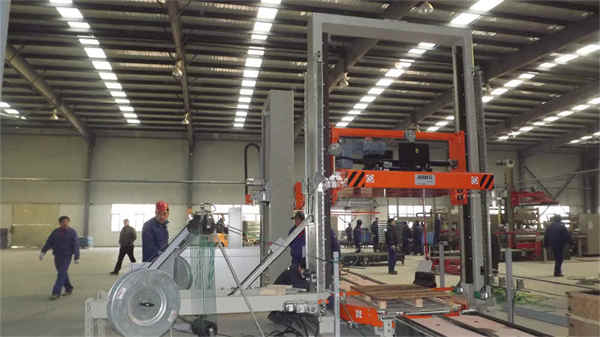

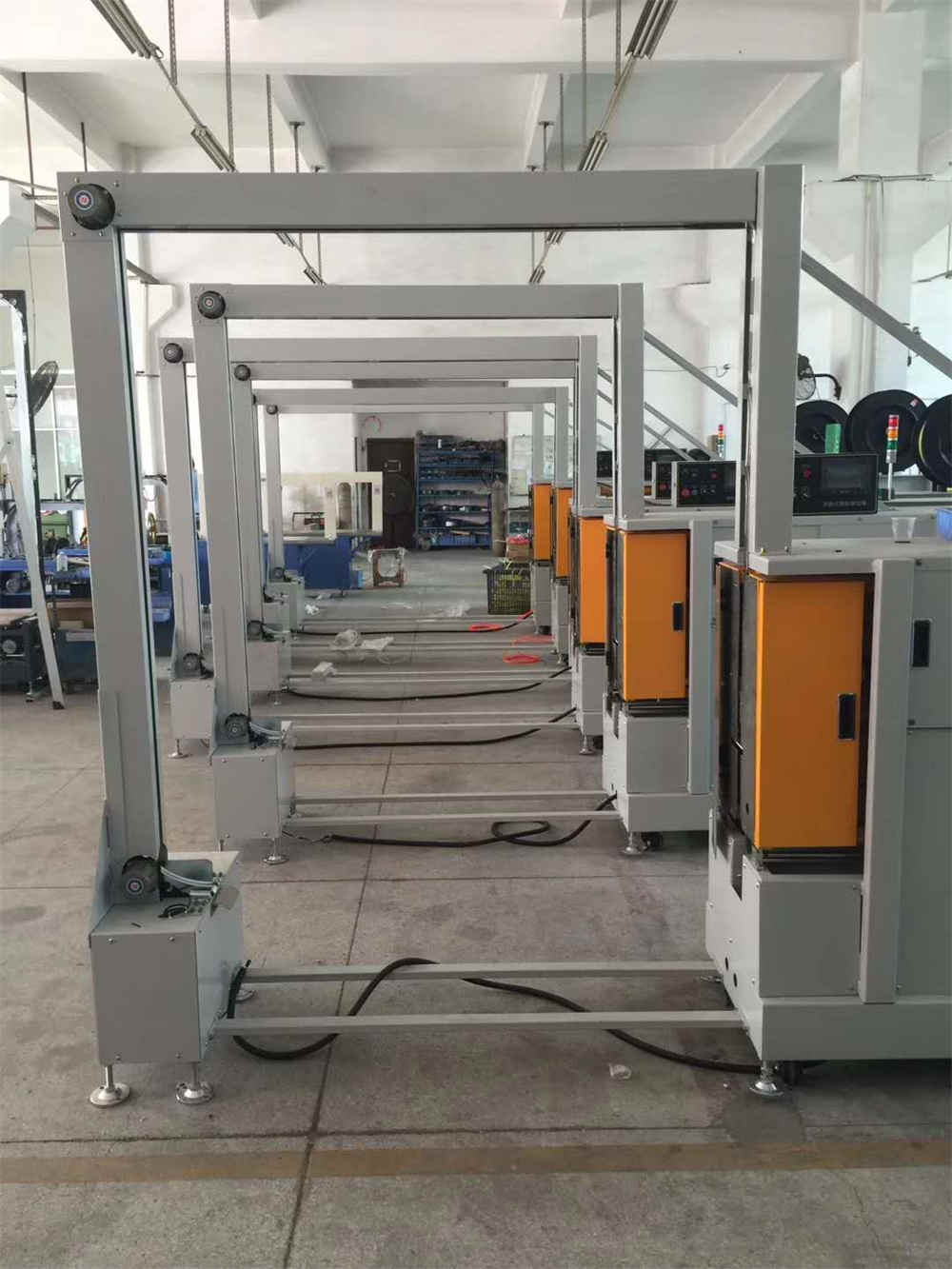

المكونات الرئيسية لآلة الربط العمودية

1.  إطار الماكينة الأساسي مع عمودين وعارضة عرضية وموجهات وسلاسل نقل عمودية

2.  وحدة الرف ، المنقولة بين عمودين مع نظام دليل النقل

3.  محرك النقل مع محرك الفرامل الموجهة

4.  إطار مسار الحزام (شلال) مصنوع من مقاطع ألمنيوم محززة ومثبتة بإطار الماكينة ،

اللوحات القصيرة المحملة بالزنبرك للسماح بتغذية الحزام عند أي ارتفاع

5.  نظام Lance ، لتطبيق الشريط من خلال فراغ البليت ، ارتفاع المقطع 80 مم

6.  الوصلات برأس الربط مع موازن شد الحزام

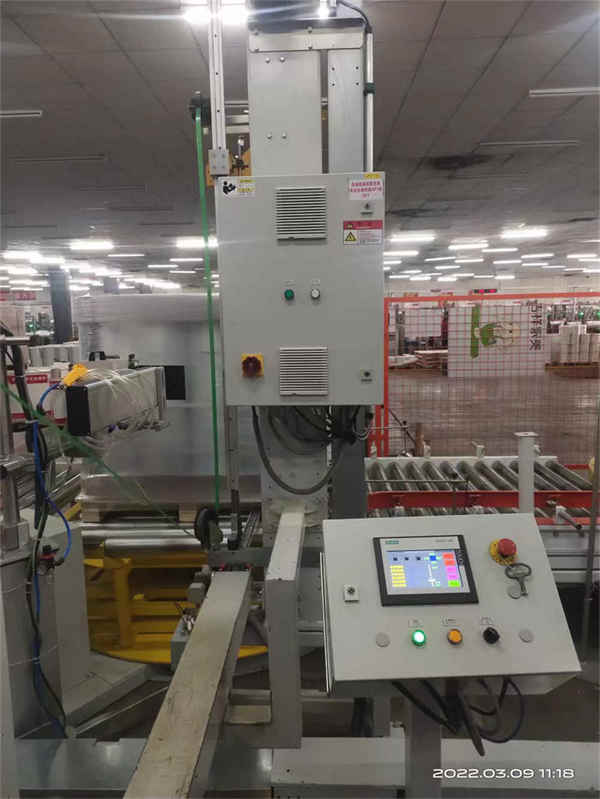

7.  التعامل مع آلة الربط العمودية بلوحة التحكم ، حالة الآلة الموضحة بواسطة Cyklop Touchpanel مقاس 7 "، شاشة ملونة.

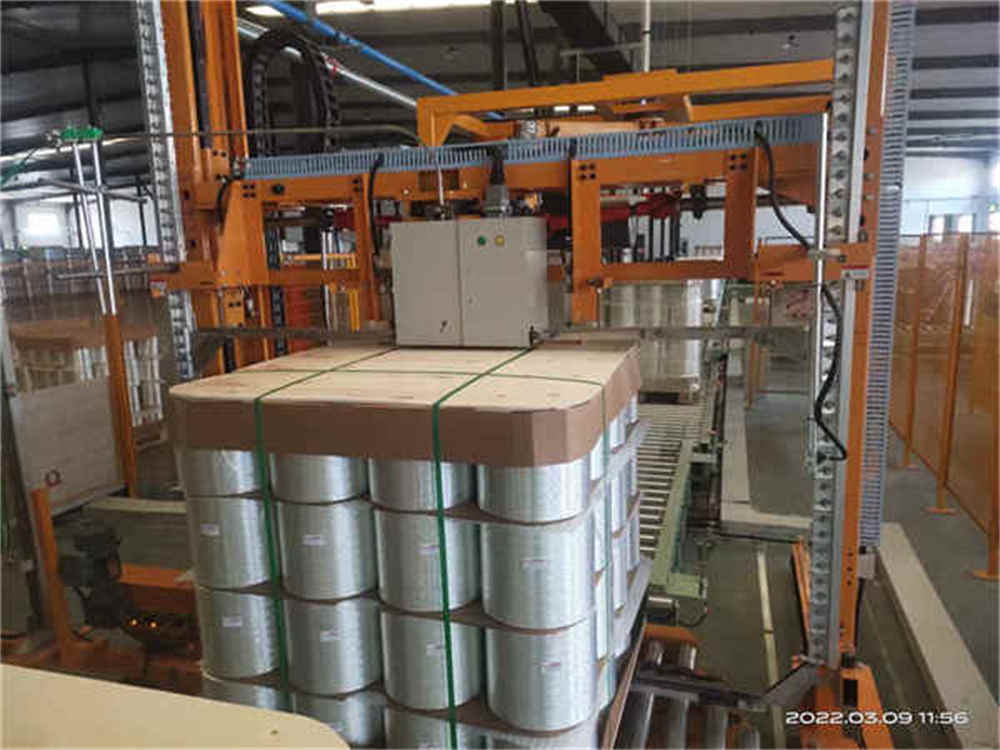

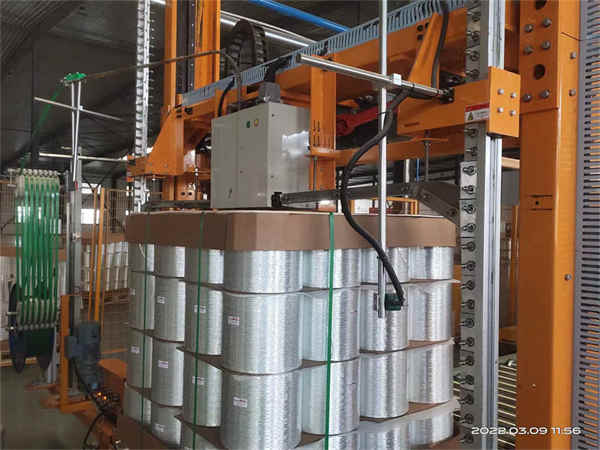

تسلسل العملية لأشرطة البليت العمودية الأوتوماتيكية الكاملة :

1. يتم نقل العبوة مركزية إلى موضع الربط.

2. يتم إعطاء إشارة خالية من الفولت من نظام التحكم الخاص بالعميل إلى آلة الربط العمودية.

3. إغلاق إطار مسار الشريط (المزلق) عن طريق تحريك نظام الرماح للأمام.

4. تتحرك وحدة الحامل برأس الربط لأسفل على سطح العبوة.  ال  يتم تغذية الشريط حول المسار.

5. بدأت دورة الربط. يتم سحب الحزام للخلف وشده وإغلاقه وقطعه.  فتح إطار مسار الحزام (المزلق) عن طريق تحريك نظام الرماح الخلفي.   تتحرك وحدة الحامل ذات الرأس المربوط للخلف إلى وضع القاعدة.

إذا كان الأمر كذلك ، فقم بنقل الحزمة إلى موضع الربط التالي وكرر إجراء الربط .

بعد الانتهاء من البرنامج ، ترسل الآلة إشارة خالية من الفولت إلى نظام التحكم في الناقل لنقل الحمولة خارج الماكينة.

البيانات الفنية الخاصة بـ  شرائط البليت العمودية الأوتوماتيكية الكاملة:

1.  مزود الطاقة:   3 / N ، PE ، (السلك المحايد = قدرة التحميل) （

2.  جهد التحكم: 24 فولت تيار مستمر

3.  تقييم القوة:  3.0 كيلو واط كحد أقصى

4.  الوزن الإجمالي للآلة: تقريبًا. 800 حتى 1.000 كجم

5.  حد درجة الحرارة المحيطة:  + 5 درجات مئوية حتى + 35 درجة مئوية

6.  ارتفاع نظام النقل:  أسطوانة الحافة العلوية / سلسلة من نظام النقل دقيقة. 180 مم بحد أقصى. 800 مم

لوحة التحكم:

موضع:  اختيار مجاني ضمن أطوال الكابلات بطول 5 أمتار

أبعاد:  ارتفاع:  1.060 مم ، شاملاً قاعدة الخزانة  1060 ؛  العرض: 600 مم ؛  العمق: 480 مم ؛

اللوائح: التالية VDE 0100/0113 ، EN 60204 ، فئة الحماية IP 54

PLC:  سيمنز S7

التواصل مع نظام التحكم بإشارات خالية من الفولت  (2 مدخلات / 3 مخرجات)

المدخلات:

1. إيقاف الطوارئ ، 2 قناة

2. الافراج عن آلة الربط

3. ابدأ آلة الربط

المخرجات:  1. إيقاف الطوارئ ، 2 قنوات

2. حرر الناقل / الوضع الأساسي لآلة الربط

3. بدء تشغيل الناقل - تم الانتهاء من عملية الربط

4. خطأ عام

تلوين:

إطار قاعدة الماكينة: RAL 5003 ، أزرق ياقوتي

وحدة توجيه الشريط: RAL 7035 ، رمادي فاتح

المكونات القياسية:   RAL 7035 ، رمادي فاتح

لوحة التحكم: RAL 7035 ، رمادي فاتح

المكونات القياسية (وحدة توجيه الحزام ، جهاز نقل الرأس ، رأس الربط) متوفرة فقط بطلاء RAL 7035.

المكونات القياسية لآلة الربط العمودية

المكونات الميكانيكية

النقل والقيادة:

درجة الحرارة: - 10 درجة مئوية حتى + 40 درجة مئوية

المحرك: مع حماية IP 54 ،  فئة درجة الحرارة ISO B                                 الطلاء: RAL 7031

دليل السكك الحديدية للنقل:  أكلا

المحامل: موردون مختلفون (INA-Schaeffler و Sankyo و Igus وما إلى ذلك)

سلسلة القيادة: بعد DIN 8187-1

المكونات الكهربائية

درجة الحرارة المحيطة: + 5 درجة مئوية حتى +35 درجة مئوية

PLC: سيمنز S7

التشغيل: لوحة لمس مقاس 7 بوصة شاشة ملونة

عناصر التحكم: شنايدر إلكتريك

مفتاح رئيسي: Sälzer

توقف طوارئ الترحيل: Leuze

مرحل: شنايدر إلكتريك

المقاولين: شنايدر إلكتريك

قواطع المحرك: شنايدر إلكتريك

محول التردد: شنايدر إلكتريك

فيوز: سيمنز

المحطة: فينيكس (ريشة)

مفتاح القرب: IFM ، توصيل التوصيل

مفتاح الحد: شنايدر إلكتريك ، توصيل التوصيل

موزع الشريط KA5

حزام الوزن محايد الفك

تخزين كبير للحزام.

سحب متحكم به وخالي من الانحناء للحزام المنسحب.

حزام حمل خالٍ من التآكل

صيانة منخفضة ، فرامل كهرومغناطيسية

إشارة نهاية حزام متكاملة.

محاذاة بشكل مثالي لتقنية رأس الربط.

معلومات تقنية

مزيد من المعلومات ، يرجى الاتصال بنا في أي وقت.

يمكننا تصميم ما تحتاجه.
